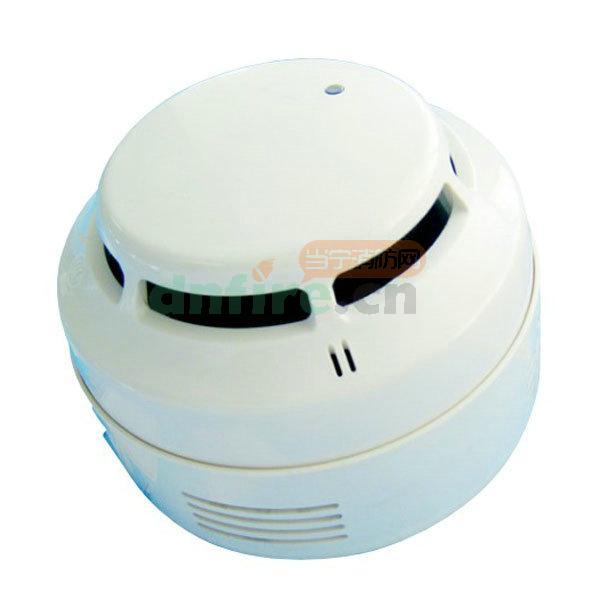

一、JTY-GM-LD3000EN(B)点型光电感烟火灾探测器介绍：

　　JTY-GM-LD3000EN(B)点型光电感烟火灾探测器采用红外技术，内置单片机，具有现场参数采集的能力，并能时时处理，同时向控制器传递正常或火警信号，报警时自身发出报警声响，同时可控制门灯点亮。该探测器占一个地址点，采用电子编码方式进行编址，操作简便。采用特殊防潮技术、表面贴装(SMT)生产工艺及超薄式结构设计，无污染，抗潮湿、抗干扰能力强，可靠性高。广泛适用于宾馆、饭店、住宅楼、办公楼、体育场馆、机房、学校、医院等各种室内场所。配接带蜂鸣器的底座LD10EN(B)与本公司生产的E/EN系列火灾报警控制系统配合使用。经公安部消防产品合格评定中心及国家消防电子产品质量监督检验中心按照GB4715-2005《点型感烟火灾探测器》、GB/T19001-2000《质量管理体系要求》检验和审核，符合认证要求，取得消防产品3C认证。

二、JTY-GM-LD3000EN(B)点型光电感烟火灾探测器功能：

　　★二总线、无极性。

　　★联动24V，有极性

　　★采用专用嵌入式MCU技术的第二代分布智能型产品。

　　★采用电子编码方式，通过编址器或控制器读/写地址。

　　★具有黑烟报警功能。

三、JTY-GM-LD3000EN(B)主要技术指标：

主要技术指标
内容	技术参数
类型	点型感烟
指示灯	红色指示灯巡检时闪亮，报警时常亮
工作电压	总线：DC14-24V　联动：DC24V:20V-24V
工作电流	静态电流：<0.5mA　静态电流:≦0.5mA 报警电流：<1.5mA 报警电流：≦20mA
报警声压电平	>80dB(3m内)
控制输出电压、电流	输出电压：24V　输出电流：50mA
工作环境温度	-10℃-55℃
工作环境温度	≦95%RH(40±2℃)(无凝露)
安装方式	配合本公司LD10EN底座安装使用，采用旋转式安装方式，安装方便
最大外形尺寸	Φ105mm×高69mm(包括底座高度)
重量	0.21kg±0.005kg(包括底座)

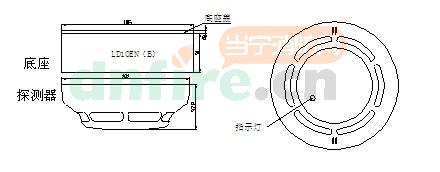

四、JTY-GM-LD3000EN(B)结构与安装尺寸图：

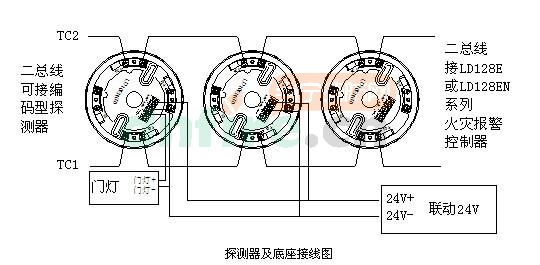

五、JTY-GM-LD3000EN(B)接线示意图：

六、JTY-GM-LD3000EN(B)安装步骤：

　　★在天花板预埋或吊顶骨架装入两个M4的螺丝。

　　★将底座LD10EN(B)固定在这两个螺丝上。

　　★将两根总线连接到底座LD10EN(B)的TC1、TC2接线端子上。

　　★将两根联动24V电源线连接到底座LD10EN(B)的24V+、24V-接线端子上

　　★将探测器旋入底座LD10EN(B)中。

七、JTY-GM-LD3000EN(B)布线要求：

　　★二总线：宜选用截面积不小于1.0mm2阻燃双色双绞软铜线(ZR-RVS2×1.0mm2)或选用截面积不小于1.0mm2的阻燃铜芯电缆(ZR-KVV2×1.0mm2)，耐压≥250V。连接导线的长度应以总导线电阻<50Ω为限，否则应考虑增大导线截面积，或加装总线中继器。(不宜采用平行线)

　　★DC24V电源总线：宜选用截面积不小于1.5mm2阻燃双色双绞软铜线(ZR-RVS2×1.5mm2)或选用截面积不小于1.5mm2的阻燃铜芯电缆(ZR-KVV2×1.5mm2)，耐压≥250V。电源线总压降≤3V，否则应考虑增大导线截面积。

　　★穿管要求：应单独穿入金属管、经阻燃处理的硬质塑料管或封闭式线槽中，严禁与其它系统传输线路穿入同一管中。

了解更多点型光电感烟火灾探测器 价格热线:400-928-6119

1、如您在购物过程中遇到配送、支付、售后、购买等问题，请您参照 http://www.dnfire.cn/article-39.html 或发送邮件至webmaster@dangning.cn，我司客服会为您妥善处理；
2、JTY-GM-GST9611点型光电感烟火灾探测器的产品问题，请您点击进入；
3、关于JTY-GM-GST9611点型光电感烟火灾探测器安装使用调试等问题，欢迎您来消防百事通的相关问题频道与网友讨论交流或咨询管理员；

当宁消防网提醒您在收到货物时要对货物的外包装进行检查，如果因运输过程中包装有破损、开裂、雨淋等问题，您可以拒绝签收！

服务承诺
当宁消防承诺：所售商品都是正品行货，我们将严格按照国家三包政策，针对所售品履行保修、换货和退货的义务。企业客户在提供《一般纳税人证书》、《营业执照》、《税务登记证》、《开户许可证》四类证件复印件后，可由当宁消防开具增值税发票。开好后，会以快递方式给您寄出。产品下单付款后，当宁消防物流部门会尽快发货，十五个工作日内将货物发出，特殊商品除外。我们还为您提供具有竞争力的商品价格和运费政策，请您放心购买！

注：因厂家会在没有任何提前通知的情况下更改产品包装、产地或者一些附件，本司不能确保客户收到的货物与当宁消防网图片、产地、附件说明完全一致。只能确保为原厂正货！并且保证与当时市场上同样产品一致。若当宁消防网没有及时更新，请大家谅解！

权利声明
当宁消防网上的所有商品信息、产品图片、购买评价等内容，是当宁消防网重要的经营资源，未经许可，禁止非法转载使用。

商品属性
[型号]	JTY-GM-LD3000EN(B)
[名称]	点型光电感烟火灾探测器
[品牌]	利达华信
[类型]	光电型
[工作电压]	总线: DC14V~DC24V 联动DC24V:20V~24V
[静态电流]	总线静态电流: <0.5mA 联动DC24V报警电流:<0.5mA
[报警电流]	总线静态电流: ≤1.5mA 联动DC24V报警电流:≤20mA
[线制]	二总线、无极性 联动24V,有极性
[编码方式]	电子编码
[防爆标志]	否
[防护等级]	/
[环境温度]	-10%℃~55℃
[相对湿度]	<95%RH (无凝露)
[外壳材质]	ABS
[重量]	0.21Kg+0.005Kg (包括底座)
[外形尺寸]	105mmx 69mm
