当前位置: 当宁消防网 > 火灾自动报警系统 > 消防模块 > 模块后备盒 > JBF-151F/D双切换接口盒
分享
JBF-151F/D双切换接口盒
品       牌:
证       书:
价       格:
媒体价    ¥450.0元
价       格:
市场价    待询价
购买方式:
产品热度:
好评
度:
QQ:65890257
  • 青鸟消防
进入品牌页
关注
类似产品
 JBF-141F-N输入/输出模块
 JBF-3141输入/输出模块
 VM3365A输入/输出模块

详情介绍

属性参数

文章资料

图片(0)

视频(0)

咨询评价

售后保障

年中大促

注意:JBF-151F/D双切换接口盒已经停产。如有疑问可以联系电话400-928-6119。

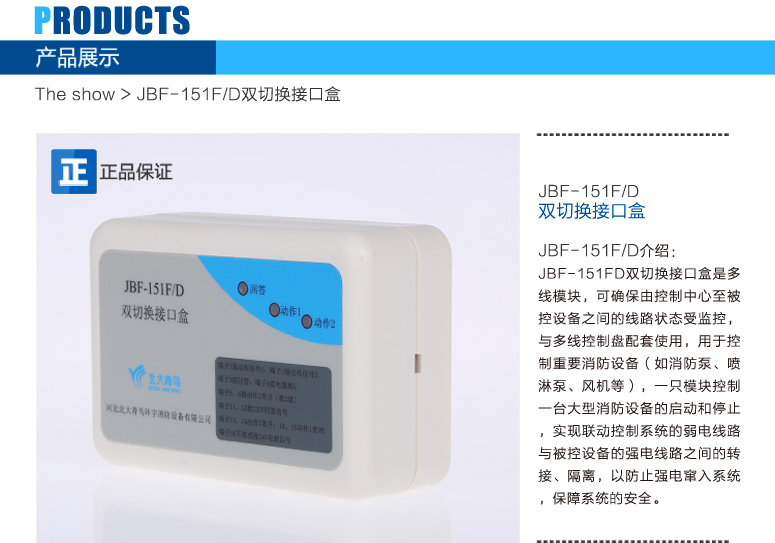

JBF-151F/D双切换接口盒产品外观及简介JBF-151F/D双切换接口盒

工作电压 DC24V 动作电流 ≤20mA(24V)
工作温度 -10~+50℃ 确认灯 动作灯—红色,回答灯—绿色;动作时,动作灯常亮、回答灯常亮
贮存温度 -20~+50℃ 接点负载 AC250V/3A、DC30/V7A启动为一组常开/常闭触点、停止为一组常开触点
相对湿度 ≤95%(40±2℃) 外形尺寸 120mm×82mm×44mm
监视电流 ≤2mA(24V) 线制 多线制

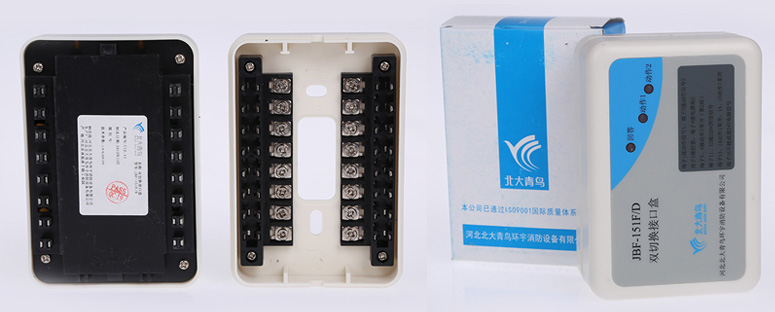

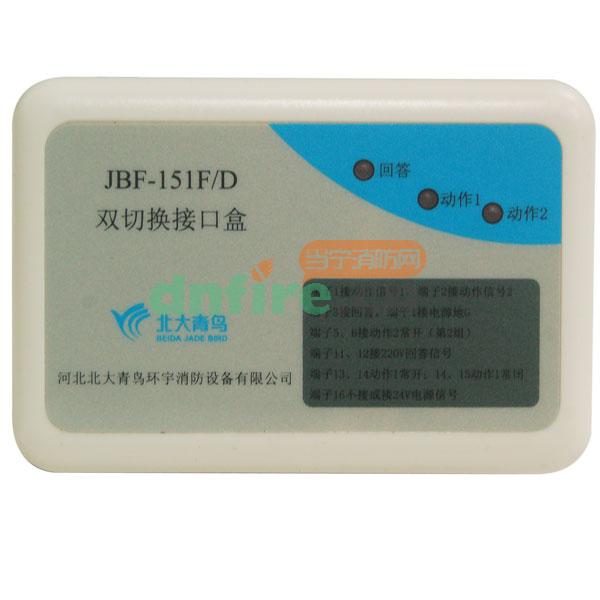

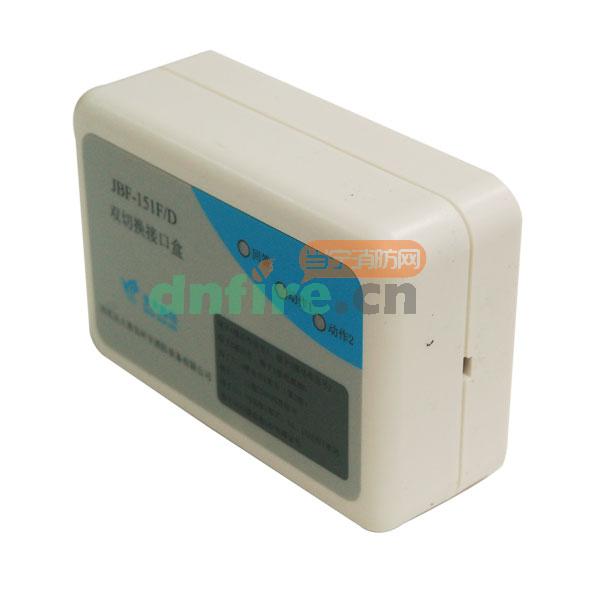

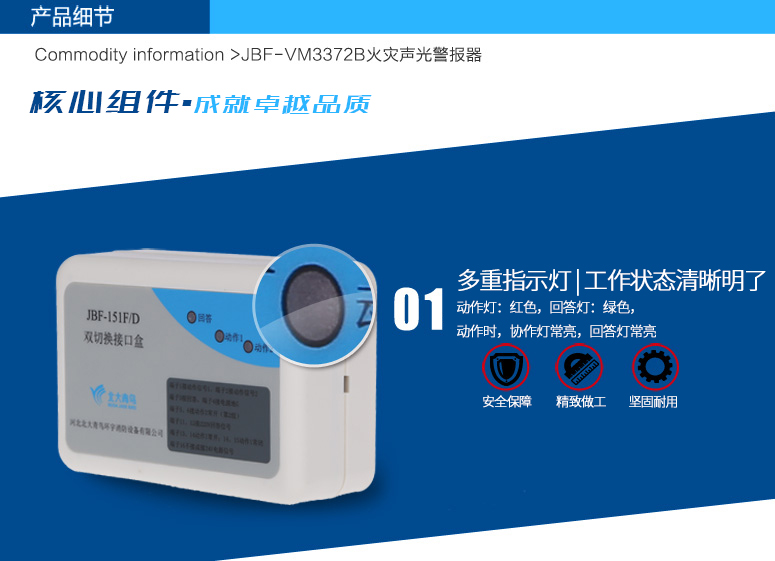

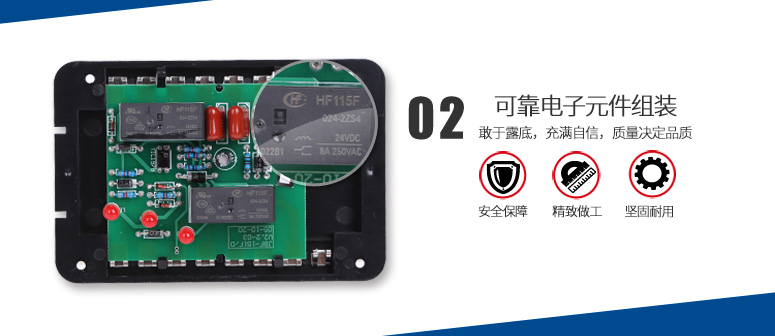

 JBF-151F/D双切换接口盒实拍JBF-151F/D双切换接口盒指示灯展示可靠电子元件组装JBF-151F/D双切换接口盒背面展示

一、JBF-151F/D双切换接口盒的特点:

1、JBF-151F/D双切换接口盒双路切换,同时确保由控制中心至被控设备之间的线路状态受监控;
2、实现联动控制系统的弱电线路与被控设备的强电线路之间的转接、隔离,以防止强电窜入系统,保障系统的安全;
3、与专线控制盘连接,用于控制重要消防设备(如消防泵、喷淋泵、风机等),一只模块可控制一台大型消防设备的启、停控制;
4、插拔式结构,可像安装探测器一样先将底座安装在墙上,布线后工程调试前再将切换模块插入底座。易于施工、维护。
5、通过无源动合接地作为回答信号。
6、通过无源动合接点或切换AC220V电压作为回答信号。

二、JBF-151F/D双切换接口盒的技术指标:

1、工作电压:DC19-24V 控制器提供,调制型
2、工作温度: -10...+50℃
3、贮存温度:-20...+50℃
4、相对湿度:≤95%(40±2℃)
5、监视电流:≤2mA(24V)
6、动作电流:≤20mA(24V)
7、确认灯:动作灯-红色、回答灯-绿色;动作时,动作灯常亮、回答灯常亮
8、接点负载:AC250V/3A、DC30/V7A启动为一组常开/常闭触点、停止为一组常开触点
9、外形尺寸:120mm 长× 82mm 宽× 44mm 高
10、线制:多线制

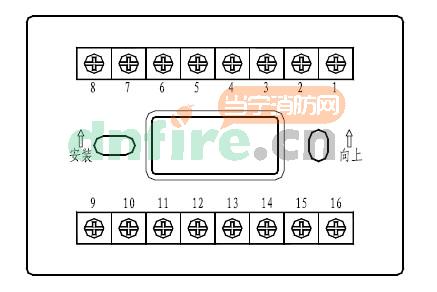

三、JBF-151F/D双切换接口盒的安装与接线:

JBF-151F/D双切换接口盒

1、安装孔距为65mm,用2只M4螺钉或A4自攻钉固定在安装位置。
2、端子1接多线盘启动端;端子2接多线盘停止端;
3、端子3线接多线盘回答端;端子4接电源地G;
4、端子5、6为停止命令对应的常开触点输出;
5、端子11、12接220V回答信号;
6、端子13、14为启动命令对应的常开触点输出;
7、端子14、15为启动命令对应的常闭触点输出;
8、触点输出均为无源。
9、端子16接24V电源正极。

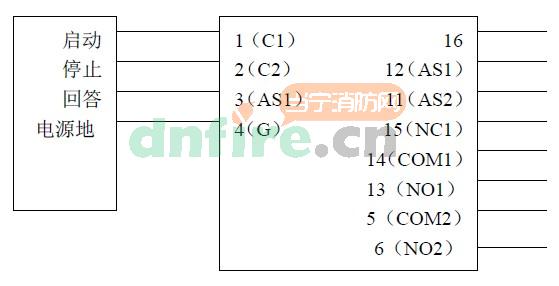

应用(接专线控制盘):

JBF-151F/D双切换接口盒

注意事项:
  可使用 AC220V 或无源闭合信号作为回答反馈信号。
  JBF-151F /D 只有1 个回答输入,它是启动1 的回答。
  JBF-151F /D 启动发出后可提供一组常开或常闭触点,停止命令输出时只输出一对常开点。
  本模块输出触点默认为脉冲点动型,当需要输出持续信号时在 16 端接入DC24V 正


以上是JBF-151F/D双切换接口盒的详细信息,如果您对JBF-151F/D双切换接口盒的价格、厂家、型号、图片有什么疑问,请联系我们获取JBF-151F/D双切换接口盒的最新信息。

商品属性
[品牌] 北大青鸟
[型号] JBF-151F/D
[名称] 切换模块
[环境温度] -10℃~+55℃
[环境湿度] ≤95%,不结露
[使用类别] 通用
[输出数量] 双输入输出模块
[接收信号] 开关量
[别名] JBF-151F/D双切换
关于我们
当宁消防网提供的商品保证正品,并提供正规的增值税发票,货物从发出之日起,质保一年,请放心购买。
关于发票
发票说明:当宁消防网所售商品均可提供正规发票。
发票抬头:发票抬头不能为空,您可在下单时,在“备注”处填写您本人/他人的名字或公司名称,发票一旦开出即不可更改、退换。如因客户原因导致的发票抬头错误,恕不能提供发票重开服务,敬请谅解。
签收提醒
为了您的权益能够得到有效的保障,请您在签售货物时务必对商品的型号、数量和外观等内容进行核对验收,并建议您尽量不要委托他人代为签收,若由他人代为签收商品且在没有配送人员在场的情况下发生的验货行为,则视为您所订购商品及包装无任何问题。
退换货
在保证产品包装保存完好、配件、合格证、发票齐全的前提下,若您的产品出现质量问题,只需提供当时购买的订单号,从产品发出之日起,一年内享受当宁消防免费的售后维修服务(配件除外、运费各半)。
特别提醒:
由于本店所售产品为工业品,一旦售出,概不退换,请购买前确认好型号,如确为产品本身质量问题,自签收之日起,在保证产品包装完好不影响二次销售的情况下,可申请退换货,谢谢您的支持!
自产品发出之日起1年内,如遇产品质量问题,请您联系客服处理,经技术确认后,为您作维修处理(运费各半)。
【注意事项】
1.由于本店发错产品,返回运费由我们承担。
2.当宁所售均为全新品,为保护消费者利益,以下情况视为影响二次销售:
1)物品上出现划痕、裂缝;
2)物品上包装破损或已通电使用;
3)密封产品原包装打开;
4)其他可能影响二次销售的;
3.以下情况不予以办理维修:
1)过保产品(超过保质期的产品);
2)人为损坏;
3)非我店售出产品;
4)经鉴定无法维修;
4.请在里面放置一张纸条,上面写清楚故障描述、订单号、原收件人的姓名、电话、收货地址以及寄回物品清单。
相关搭配

全部评价(12)

    匿名用户评论等级: 5

    151停产如果用155多线盘是不也要换

    管理员:

    可以联系客服电话,会根据你现场的设备型号给你判断

    2022-02-26 16:49:21

    匿名用户评论等级: 5

    多线几根线

    管理员:

    产品详情介绍中有接线示意图,如还有问题可以电话咨询我们的技术服务人员,电话400-003-0119

    2017-04-26 22:17:30

    匿名用户评论等级: 5

    这模块用编码吗

    管理员:

    多线模块不需要编码的

    2017-04-25 13:50:22

    匿名用户评论等级: 5

    双切换模块启动和停止报断路故障是什么原因?

    管理员:

    线路断了或者接触不良。检查下线路吧。

    2016-11-18 16:01:33

    匿名用户评论等级: 5

    外观材料一般。

    2013-01-17 00:27:14

    匿名用户评论等级: 5

    JBF-151FD双切换接口盒能当继电器使用吗?

    2013-01-07 23:36:17

    匿名用户评论等级: 5

    这个价位合适。。

    管理员:

    我们的产品是物美价廉的,感谢你对我们产品的支持!

    2012-10-15 19:31:29

    匿名用户评论等级: 5

    JBF-151F/D双切换接口盒订货需要多久?

    2012-10-12 17:05:56

    匿名用户评论等级: 5

    JBF-151F/D双切换接口盒有现货没有呢?

    管理员:

    你可以和我们的销售人员联系一下,联系方式021-61851705.

    2012-09-27 23:04:48

    weijianjie评论等级: 5

    那个图片也不对 不是151的

    2012-04-09 02:04:46
