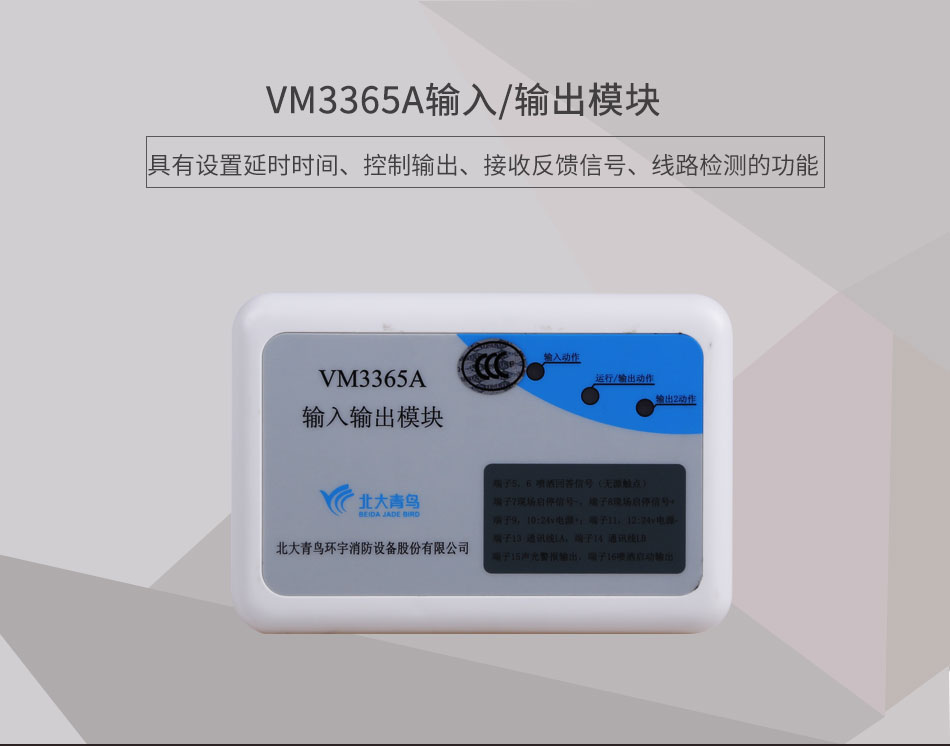

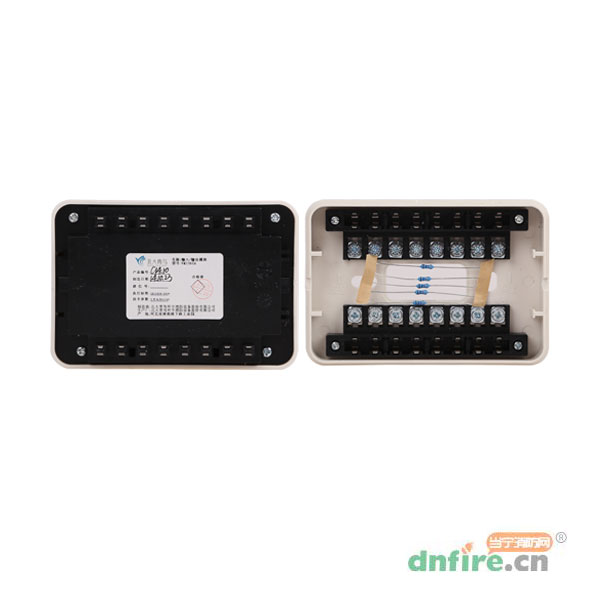

一、VM3365A输入/输出模块的简介

VM3365A输入/输出模块配合JB-QB-21S-VFC3010A/CE2(64)和JB-QB-21S-VFC3010A/CE2(127)气体灭火控制器使用，每个灭火区使用一个模块。

二、VM3365A输入/输出模块的功能说明

(1)每个灭火区需要配1个VM3365A输入/输出模块；
(2)模块具有设置延时时间、控制输出、接收反馈信号、线路检测的功能；
(3)VM3365A输入/输出模块具有3组输出和一组反馈的功能；
(4)VM3365A输入/输出模块的触点输出容量为DC30V/2A；

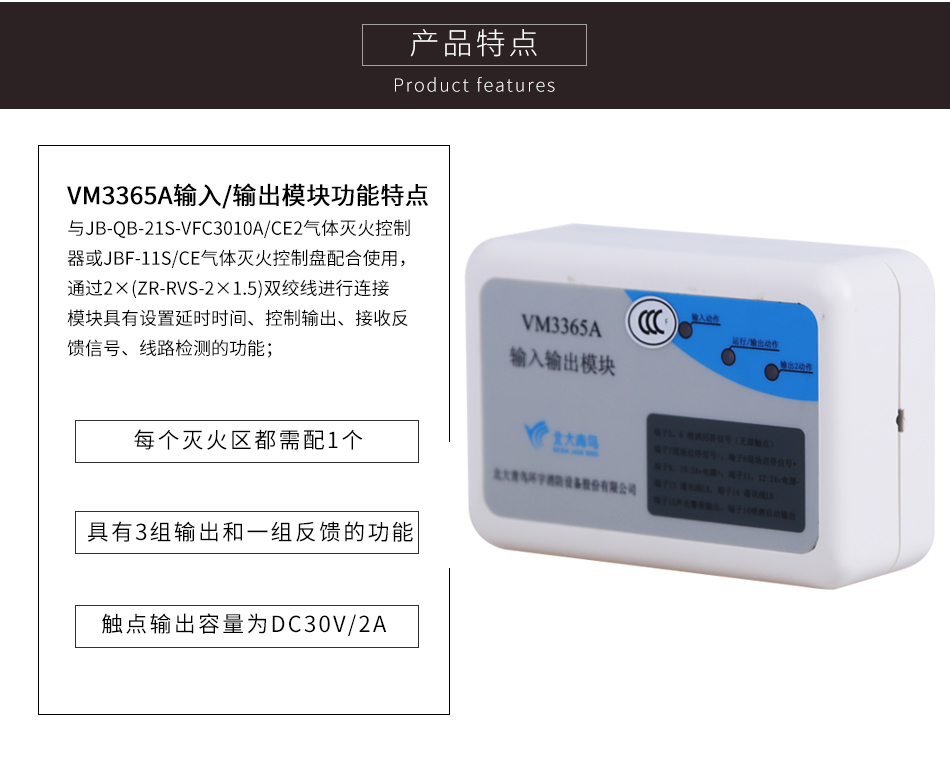

三、VM3365A输入/输出模块功能特点

VM3365A输入/输出模块与JB-QB-21S-VFC3010A/CE2气体灭火控制器或JBF-11S/CE气体灭火控制盘配合使用，通过2×(ZR-RVS-2×1.5)双绞线进行连接；
每个灭火区需要配1个VM3365A输入/输出模块；
模块具有设置延时时间、控制输出、接收反馈信号、线路检测的功能；
VM3365A输入/输出模块具有3组输出和一组反馈的功能；
VM3365A输入/输出模块的触点输出容量为DC30V/2A；

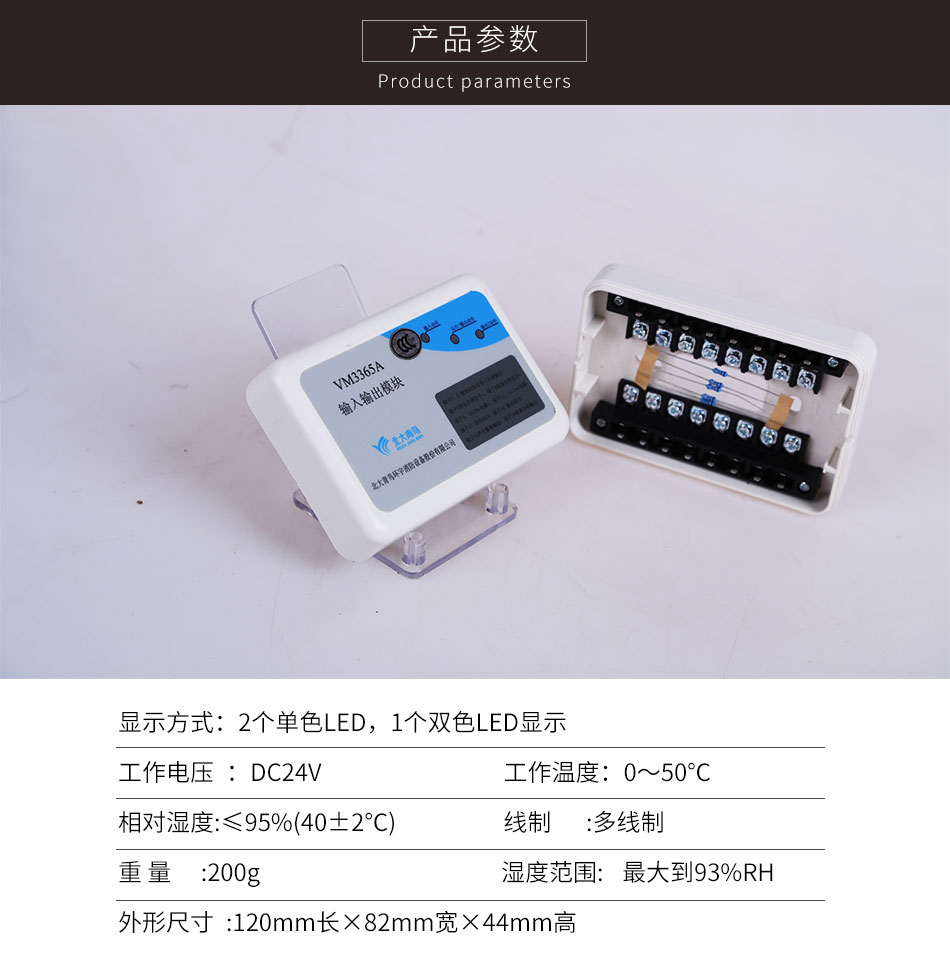

四、VM3365A输入/输出模块技术指标

内容	技术参数
显示方式	2 个单色 LED，1 个双色 LED 显示
工作电压	DC24V
工作温度	0…+50℃   相对湿度  ≤95%(40±2℃)
确 认 灯	监视状态：运行灯绿色闪亮，故障状态：运行灯黄色闪亮， 设备喷洒状态：运行灯红色常亮
输出容量	喷洒继电器的容量是24V/5A
外形尺寸	120mm 长 × 82mm 宽 × 44mm高
线    制	多线制
重    量	200g
执行标准	GB16806-2006

五、VM3365A输入/输出模块安装与接线

固定在现场控制箱内；
校验各个线路和端子接线（见接线图部分）；
通电并根据工程设计的分区数量（1或2区）进行气体灭火控制器的配置；
断开气体喷洒输出控制设备，模拟各种启动信号，测试气体灭火启动程序是否按预设方案进行；
模拟喷洒回答信号，测试气体灭火控制器是否正常接收信号并显示状态；
模拟故障信号（断线），测试故障监测功能是否正常；

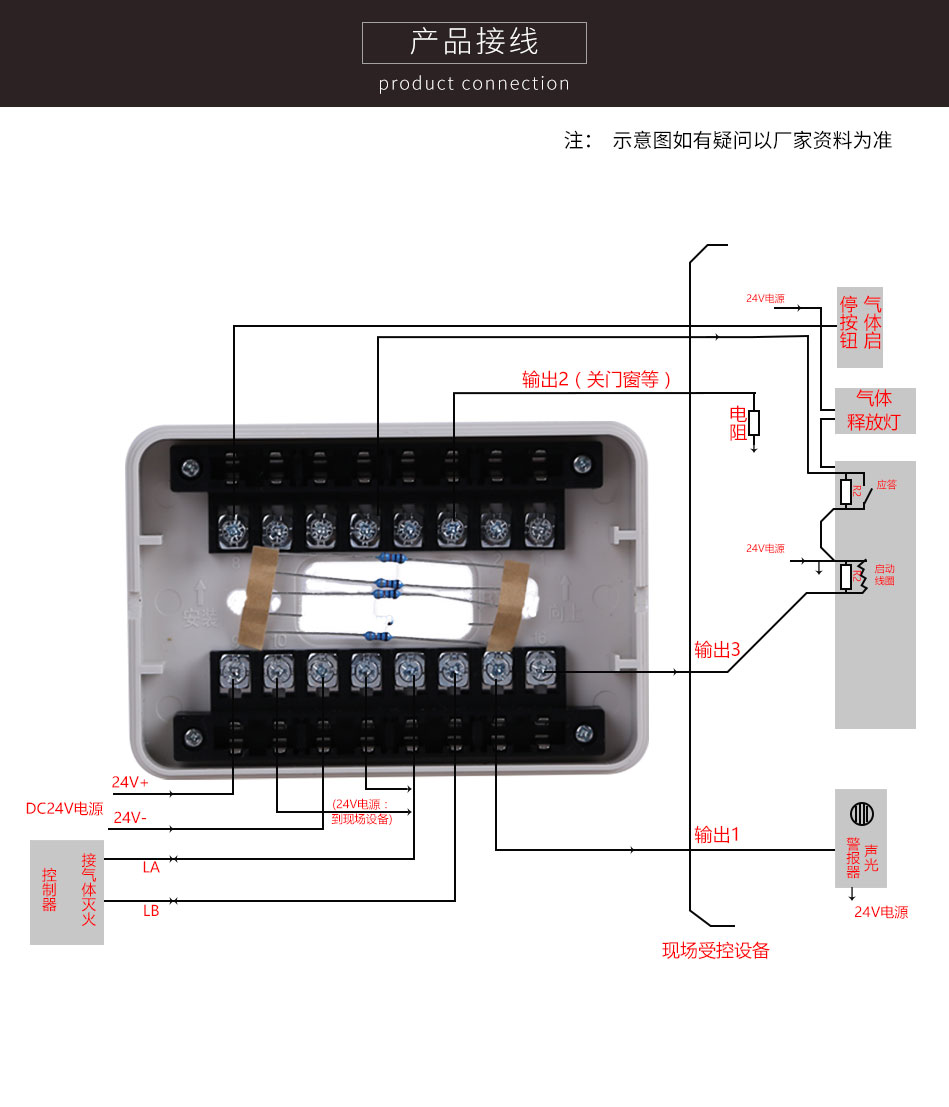

VM3365输入/输出模块接线图：


注意事项：
定期进行报警和联动试验，注意联动试验时应断开现场设备。周期不少于半年；
定期检查现场设备情况。周期不少于3个月。


 以上是VM3365A输入/输出模块的详细信息，如果您对VM3365A输入/输出模块的价格、厂家、型号、图片有什么疑问，请联系我们获取VM3365A输入/输出模块的最新信息。


1、如您在购物过程中遇到配送、支付、售后、购买等问题，请您参照 http://www.dnfire.cn/article-39.html 或发送邮件至webmaster@dangning.cn，我司客服会为您妥善处理；
2、JTY-GM-GST9611点型光电感烟火灾探测器的产品问题，请您点击进入；
3、关于JTY-GM-GST9611点型光电感烟火灾探测器安装使用调试等问题，欢迎您来消防百事通的相关问题频道与网友讨论交流或咨询管理员；

当宁消防网提醒您在收到货物时要对货物的外包装进行检查，如果因运输过程中包装有破损、开裂、雨淋等问题，您可以拒绝签收！

服务承诺
当宁消防承诺：所售商品都是正品行货，我们将严格按照国家三包政策，针对所售品履行保修、换货和退货的义务。企业客户在提供《一般纳税人证书》、《营业执照》、《税务登记证》、《开户许可证》四类证件复印件后，可由当宁消防开具增值税发票。开好后，会以快递方式给您寄出。产品下单付款后，当宁消防物流部门会尽快发货，十五个工作日内将货物发出，特殊商品除外。我们还为您提供具有竞争力的商品价格和运费政策，请您放心购买！

注：因厂家会在没有任何提前通知的情况下更改产品包装、产地或者一些附件，本司不能确保客户收到的货物与当宁消防网图片、产地、附件说明完全一致。只能确保为原厂正货！并且保证与当时市场上同样产品一致。若当宁消防网没有及时更新，请大家谅解！

权利声明
当宁消防网上的所有商品信息、产品图片、购买评价等内容，是当宁消防网重要的经营资源，未经许可，禁止非法转载使用。

商品属性
[品牌]	北大青鸟
[型号]	VM3365A
[名称]	输入/输出模块
[环境温度]	-10℃～+55℃
[环境湿度]	≤95%，不结露
[使用类别]	通用
[输出数量]	单输入输出模块
[别名]	VM3365A消防模块
