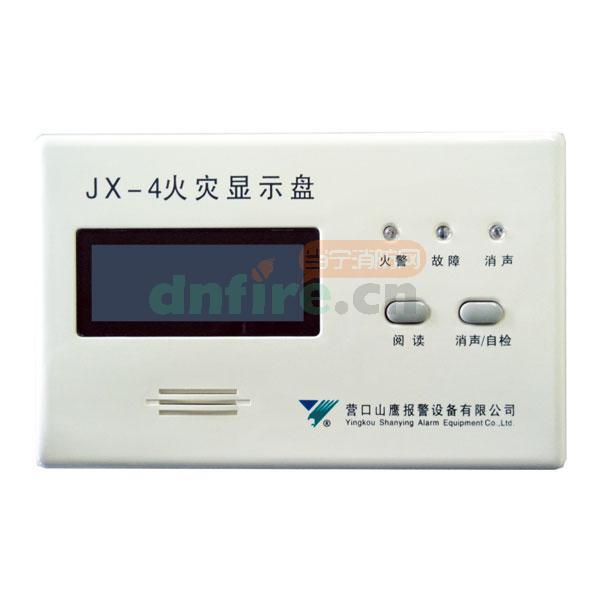

一、JX-4火灾显示盘产品简介

　　JX-4火灾显示盘是火灾报警控制器的配套产品，它主要用于火灾报警的分区、楼层显示，一个火灾报警系统可以配置多台火灾显示盘，火灾报警主机按照预先的逻辑编程结果，通过RS485总线将火灾报警信息传送到各个分区、楼层的火灾显示盘，根据编程结果可以显示所有回路的信息。
它的显示部分采用了LCD液晶显示器，显示内容为汉字，每屏可以显示4条信息，内容直观、清晰。壳体采用ABS树脂，体积小巧，外形美观。
使用先进的光电隔离器件和瞬态电压抑制器,具有超强抗干扰能力。
超大存储容量，能够存储500条各类报警信息。
JX-4火灾显示盘接收到火灾报警控制器的火警和故障时，发出声光报警信号，并显示相应的地址信息，达到对分区探测器的复示作用。
有通讯自诊断功能，可以显示同上位机的通讯状况，自检时可以看到本机号。
设有液晶对比度调整电位器，用户可根据自己的要求自行调整。
具有数字时钟功能，可以自调时钟，也可以接收火灾报警控制器传来的时间。
JX-4火灾显示盘符合GB17429-1998国家标准。


二、JX-4火灾显示盘技术参数

　　○工作电压：DC24V直流供电，无极性
○监视电流：≤50mA
○报警电流：≤100mA
○每屏显示容量：≤4条信息
○功耗：＜2.5W
○编码方式：七位编码开关。
○编码范围：1—127
○环境条件：温度：0℃～50℃；相对湿度：≤98%(40℃)
○外形尺寸：长205mm×宽130mm×高45mm
○安装方式：壁挂式

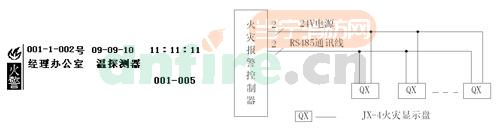

三、接线图、复位、地址设定见下图

四、外形示意图、布线

　　布线：电源线选用BV安装线，截面积≧2.5mm2；当线路过长、线阻过大时，应加粗导线线径或每10台区域显示器增加一对电源线。
RS485通讯总线选用RVVP-2×1.0mm2铜芯导线。
