一、ZF-GST8903火灾显示盘概述：
特别提醒：ZF-GST8903火灾显示盘现已停止销售，请搜索此产品的的朋友不要拍此链接，谢谢！
ZF-GST8903火灾显示盘（以下简称为火灾显示盘）是一种可用于楼层内或消防控制中心的火灾报警显示装置。当消防控制中心的主机接收到建筑物内发生的火灾后，产生报警，同时把报警信号传输到发生火警区域的火灾显示盘上，火灾显示盘将产生报警的探测器的位置用指示灯显示出来并发出报警声响，以通知发生火警区域的人员。
二、ZF-GST8903火灾显示盘特点：
本显示盘为非标产品，需按工程实际要求，并根据火灾显示盘所显示报警区域的平面图定制。
三、ZF-GST8903火灾显示盘工作原理：
火灾显示盘是用单片机设计开发的图形式火灾显示盘，用来显示火警探测器部位并同时发出声光报警信号。它通过通讯总线与控制器相连，处理并显示控制器传送过来的数据。当用一台火灾报警控制器同时监控数个楼层或防火分区时，可在每个楼层设置火灾显示盘。
根据工程需要可对系统进行设置。
1.火灾显示盘默认为全显方式，收到用户编码和盘内指示灯编码对应的报警信息后，将点亮对应报警指示灯，进入报警状态。
2.火灾显示盘每个指示灯具有6位编码，和控制器上的用户编码相对应，每位编码均支持通配符，通配符代表任意数字。
3.火灾显示盘指示灯号和指示灯编码的输入。关闭火灾显示盘电源开关拿掉插针X1上的两个短路块，将BMQ-1B型编码器的插头插入插座XS1中。写入火灾显示盘指示灯号及和指示灯编码。输入完成后再将两个短路块插在插针X1上的。打开电源开关，进入自检过程，首先是声音检查，同时所有的指示灯点亮。自检完成后，正常工作时只有工作指示灯亮。如果所有指示灯以2秒的周期闪烁，同时扬声器发出故障报警声，说明EEROM数据错误。
4.一般操作
1）在监控状态下，只有工作指示灯亮，工作指示灯也有循检指示功能（当主机循检到火灾显示盘时，工作指示灯闪烁一下）。按下“自检”键，火灾显示盘自动对显示元件和声音进行检查。
2）当有火警发生时，显示窗与探测器编码相对应的指示灯点亮,如果是首警，与探测器编码相对应的指示灯闪烁（周期为0.5秒）同时发出报警声。按下“消音”键，可消除火灾报警声音。但再次报警时，消音状态取消，重新发出报警声。
3）EEROM故障状态下，所有报警灯闪烁（周期为2秒）。同时扬声器发出故障声，需要重新编写EEROM，写入指示灯号和指示灯编码。
5.编码方法
1）需使用BMQ-1B型电子编码器进行编码。
进入和退出火灾显示盘编码方式：将编码器与火灾显示盘连接，在待机状态下，输入2、5、8和“功能”键，进入编码器对火灾显示盘模式；执行完相应操作后，再次输入2、5、8和“功能”键，将退出编码器对火灾显示盘的操作模式。
2）地址码的读出和写入：
（1）进入编码器火灾显示盘模式，屏幕显示“0”；
（2）按下“减小”键，显示当前的地址码；
（3）若更改地址码，则可直接输入要编写的地址码（1－64），按下“编码”键，若编码成功显示“P”；
（4）按下“清除”键，可进行其它操作。
3）灯号及其二次码的编写：
（1）进入编码器火灾显示盘模式，屏幕显示“0”；
（2）输入要编写的灯号，按下“功能”键，屏幕显示“L 灯号（1～256）”；
（3）如更改灯号，直接输入要编写的灯号，按下“功能”键；
（4）按下“功能”键，屏幕显示“0”，输入要编写的二次码（共六位，可输入数字0～9或按“减小”键输入通配符；通配符屏幕显示“－”，表示该位二次码可代表任何数字；输入不足6位时，前面自动补零）；
（5）按下“编码”键，若编写成功，屏幕显示“P”，编写失败屏幕显示“E”；
（6）灯号及二次码写入成功后，屏幕显示“L 下一个灯号”，可继续修改；
（7）按下“清除”键，可进行其它操作。
4）灯号及其二次码的读出：
（1）进入编码器火灾显示盘模式，屏幕显示“0”；
（2）输入要读出的灯的序号，按下“读码”键，屏幕显示“E 灯号”；
（3）按下“增大”键，将依次显示二次码的高四位、二次码的低两位；
（4）依次按下“读码”键，则从该灯的序号起以灯的序号从小到大的顺序循环显示：下一个灯的灯号及其二次码、……、最后一个灯的灯号及其二次码、“H 灯的总数”、第一个灯的灯号及其二次码……。
五、ZF-GST8903火灾显示盘结构特征

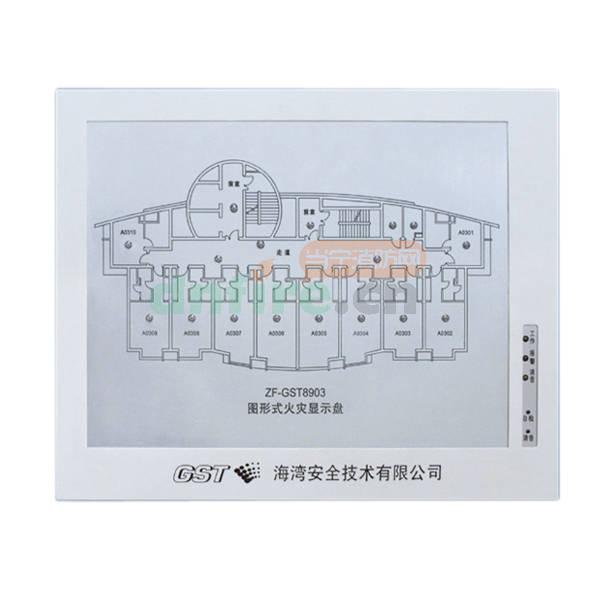

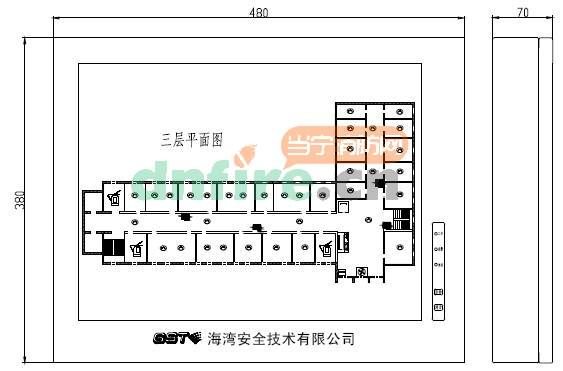

ZF-GST8903 火灾显示盘外形示意图如图
六、ZF-GST8903火灾显示盘结构特征、安装与布线

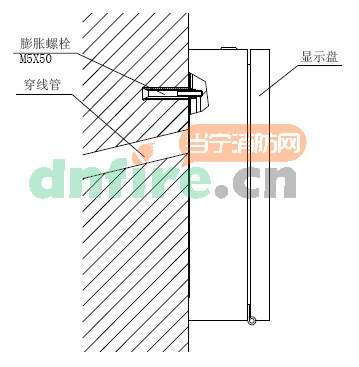

ZF-GST8903 火灾显示盘采用壁挂式安装,可直接明装在墙壁上，其背面的安装孔如安装示意图如图
火灾显示盘外接线端子示意图
其中：
A、B：与火灾报警控制器连接的通讯总线接线端子
24V：DC24V 供电线端子，不分极性
GNDG：接地线端子
布线要求：通讯二总线A、B 采用阻燃屏蔽双绞线，截面积≥1.0mm2，屏蔽层与主板上“GNDG”
端子相接；DC24V 电源供电二总线采用阻燃BV 线，截面积≥2.5mm2。
