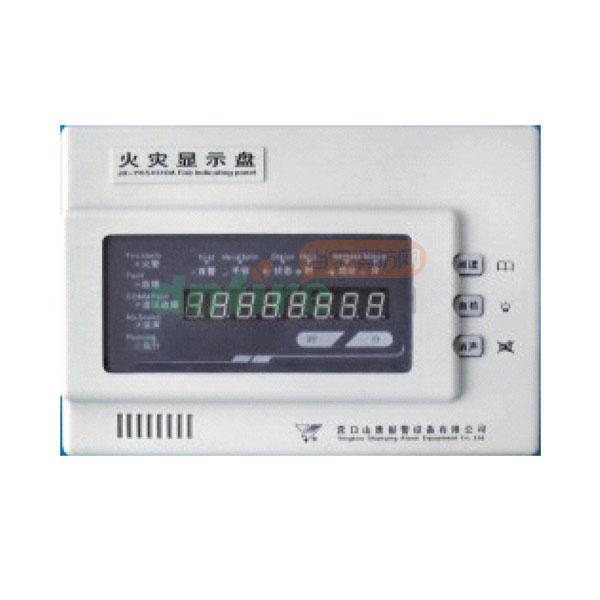

一、JX-YKS4310A火灾显示盘概述

　　JX-YKS4310A火灾显示盘是根据GB17429-2011研制的新一代火灾显示盘，具有自动登录功能。它不但具有JX-4火灾显示盘的特点和功能，还具有以往产品不可替代的功能。通过使用该产品您将切身体会当今科技的发展与进步。

　　1.1功能简介

　　JX-YKS4310A火灾显示盘是火灾报警控制器的配套产品，通过接收火灾报警控制器的命令和信息，它可与我公司生产的JB-LGZ-YBZ2032火灾报警控制器（联动型）、JB-LGZ-YKS4064火灾报警控制器（联动型）、JB-LGZ-YKS4064A火灾报警控制器（联动型）、JB-QBZ2-YBZ127火灾报警控制器配套使用。可以显示分区探测器的火警和故障，并发出声光报警信息，以达到对分区探测器的监视作用。

　　1.2产品特点

　　完全符合GB17429-2011。

　　使用LED数码管显示报警类型和地址号。

　　可以设置、显示当前的楼层号及关断报警信息编程，手扭类型编程。

　　使用先进的光电隔离器件和瞬态电压抑制器,具有超强抗干扰能力。

　　超大存储容量，能够存储500条各类报警信息。

　　具有通讯状态自诊断功能，本机通讯是否正常用户将一目了然。

　　外部电源为直流24V供电无极性。

　　功耗＜3W。

　　挂接在回路总线（或RS485）上（通过拨码开关选择）。

　　本机设有Flash存储器，编程信息掉电不丢失。

　　外部DC24V电源及总线均为无极性，RS485有极性（A和B）。

　　具有手扭报警指示，手扭报警时“手扭”指示灯亮。

　　具有首警报警指示，“首警”指示灯亮时，对应指示地址为首报警地址始终显示首警信息。

二、JX-YKS4310A火灾显示盘技术参数

外部电源电压：24V直流供电
监视电流：≤60mA
报警电流：≤80mA
使用环境：温度：0℃～+50℃
相对湿度：≤92%(40℃)
外形尺寸：240mm×170mm×39mm
安装方式：壁挂式
材质：ABS

三、JX-YKS4310A火灾显示盘工作原理及功能说明

　　JX-YKS4310A火灾显示盘以STC89C52RC单片机为核心，采用LED数码管显示报警的信息，通过总线接收来自火灾报警控制器的信息和命令，经STC89C52RC单片机进行分类、处理后，执行相关的命令、显示相应的信息，如有火警、故障信息将发出声光报警信号。

　　有火警信息时，火警指示灯点亮，发出火警声响信号。

　　有故障信息时，故障指示灯点亮，发出故障声响信号。

　　本机显示的时钟由火灾报警控制器传送，控制器在复位或整点时进行时钟传送校时操作。

　　3.1键盘说明

　　消声键：有报警信息时，按此键可切除报警声响。与“复位”键配合可进入手动按钮类型编程(区分哪个是手扭)。

　　自检键：进行自检时，所有指示灯常亮，蜂鸣器发出连续声响，LED数码管显示器全部常亮。

　　阅读键：按此键可翻页显示后续信息，阅读信息期间，如果一分钟内无任何键按下，显示器自动返回首记录；与“复位”键配合可进入报警信息屏蔽或开启编程。

　　3.2指示灯说明

　　火警：红色，有火警信息时，此灯亮。

　　故障：黄色，有故障信息时，此灯亮。

　　通讯：黄色，与控制器通讯发生故障时，此灯亮。

　　消声：红色，当有报警信息时，按消声键，此灯亮。

　　运行：绿色，工作时闪亮。

　　首警：红色：接收到的第一个火警（或故障）信号时，此灯亮。

　　手钮：红色，报警器件是手动按钮时亮（需编程）。

　　3.3声响说明

　　火警声响：有火警信息时，蜂鸣器发出连续声响。

　　故障声响：有故障信息时，蜂鸣器发出等长间歇声响。

　　既有火警又有故障信息时，优先发出火警声响。

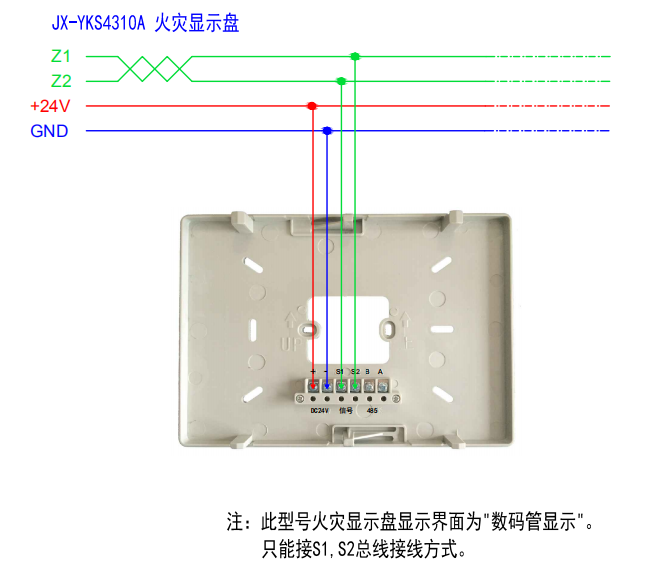

四、JX-YKS4310A火灾显示盘接线图
