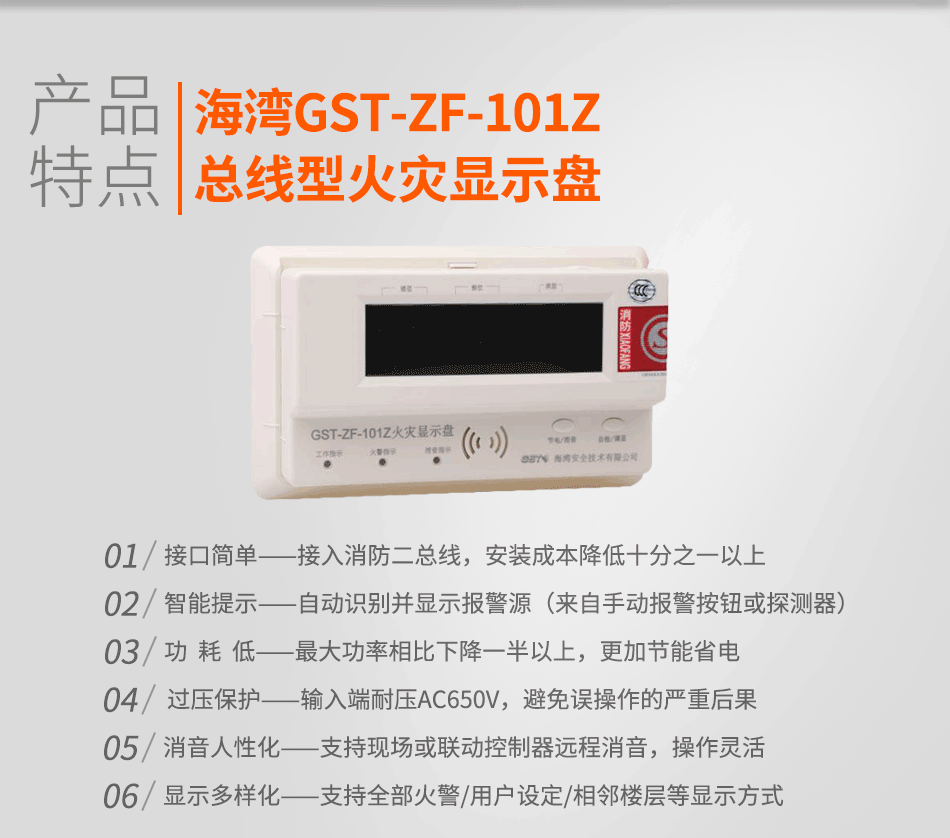

一、GST-ZF-101Z总线型火灾显示盘的性能特点：
1、楼层或独立防火区内的火灾报警显示装置
2、占用1个总线点，编码范围1-242，支持电子编码器编码
3、可替代GST-ZF-101/GST-ZF-500火灾显示盘产品卖点：

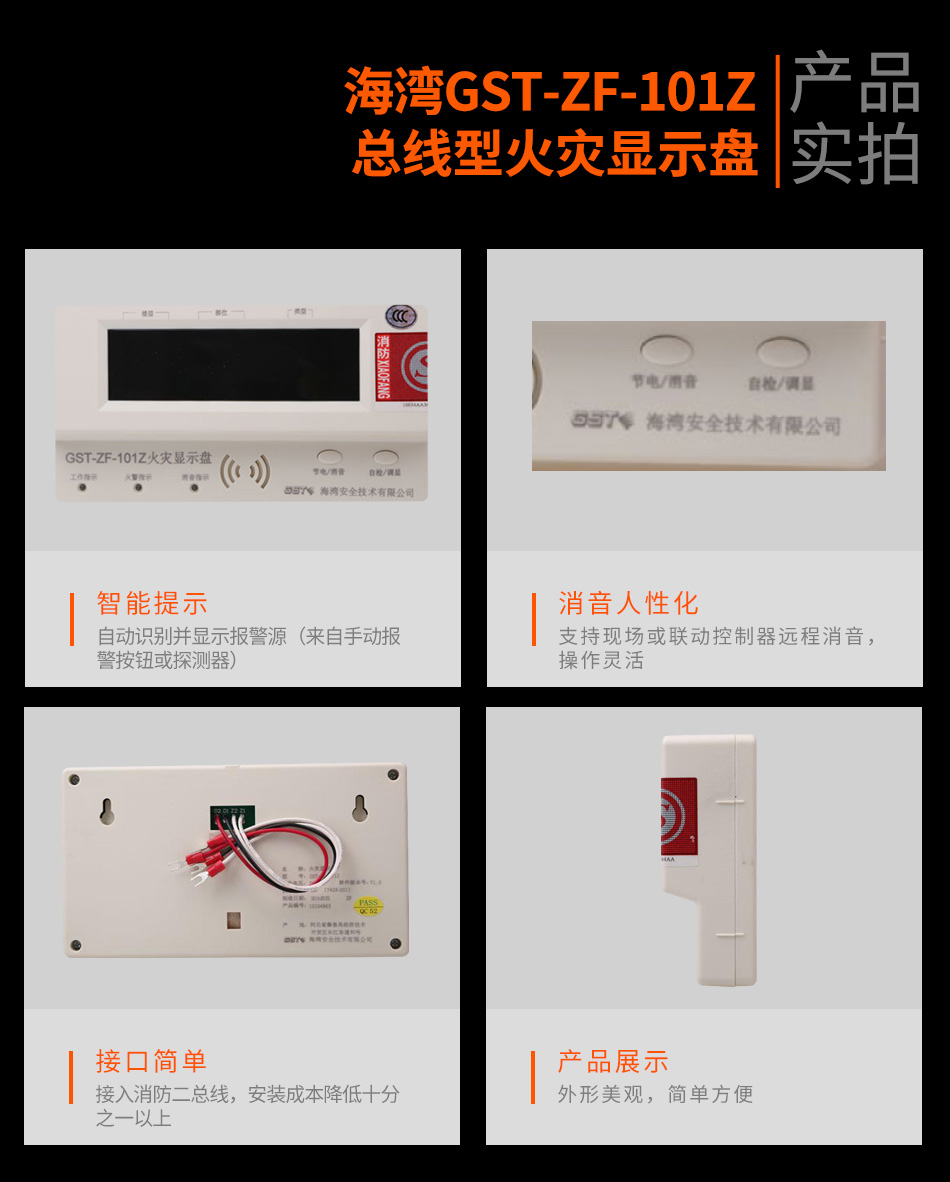

4、接口简单——接入消防二总线，安装成本降低十分之一以上
5、智能提示——自动识别并显示报警源（来自手动报警按钮或探测器）
6、功耗低——最大功率相比下降一半以上，更加节能省电
7、过压保护——输入端耐压AC650V，避免误操作的严重后果
8、消音人性化——支持现场或联动控制器远程消音，操作灵活
9、显示多样化——支持全部火警/用户设定/相邻楼层等显示方式
10、安装方便——增加安装对位标识，减少限位卡钩，电源盖换成橡胶塞
二、GST-ZF-101Z总线型火灾显示盘的外观与配置

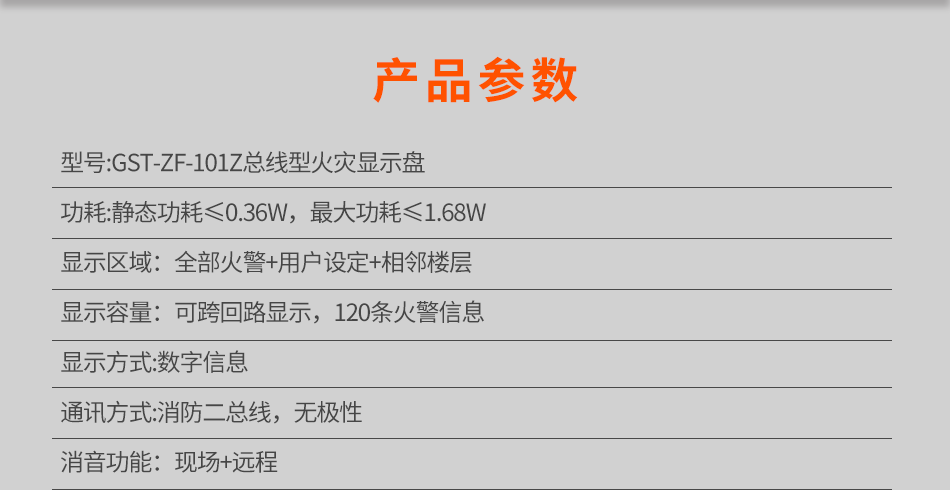

| 型号 |
GST-ZF-101Z |
| 功耗 |
静态功耗≤0.36W，最大功耗≤1.68W |
| 显示区域 |
全部火警+用户设定+相邻楼层 |
| 标准二级汉字库 |
/ |
| 显示容量 |
可跨回路显示，120条火警信息 |
| 显示方式 |
数字信息 |
| 通讯方式 |
消防二总线，无极性 |
| 消音功能 |
现场+远程 |
三、GST-ZF-101Z总线型火灾显示盘的安装与布线
| 安装方式 |
壁挂式安装 |
| 接地线 |
不需要 |
| 线制 |
四线制，2线无极性电源+2线无极性消防总线 |
| 电源线/通讯线防接错功能 |
有 |

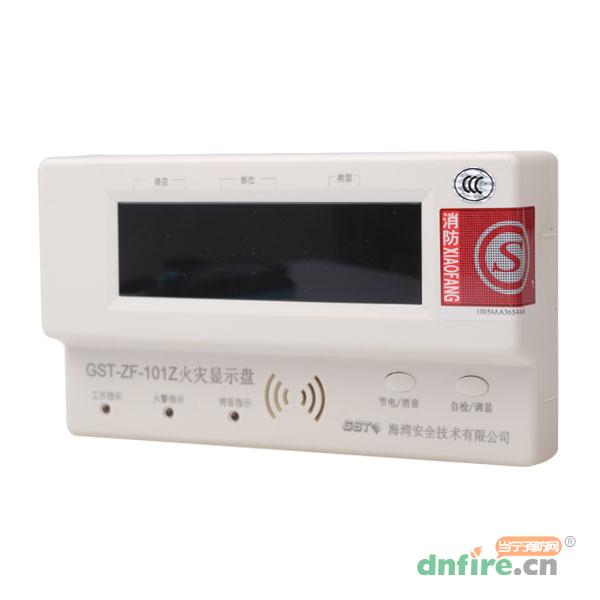

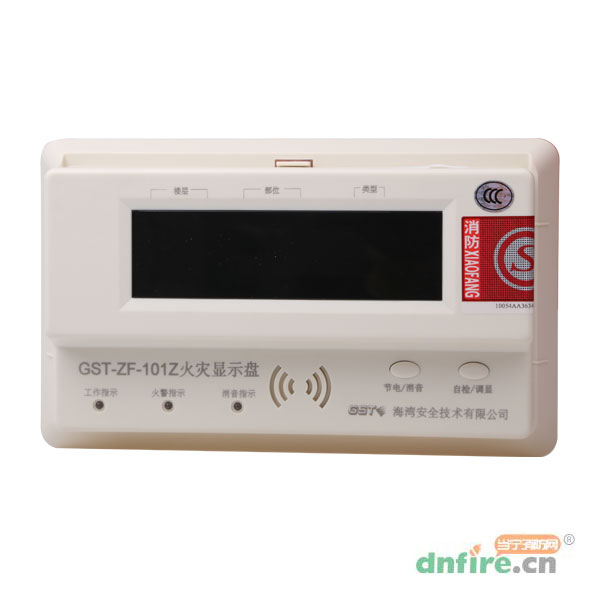

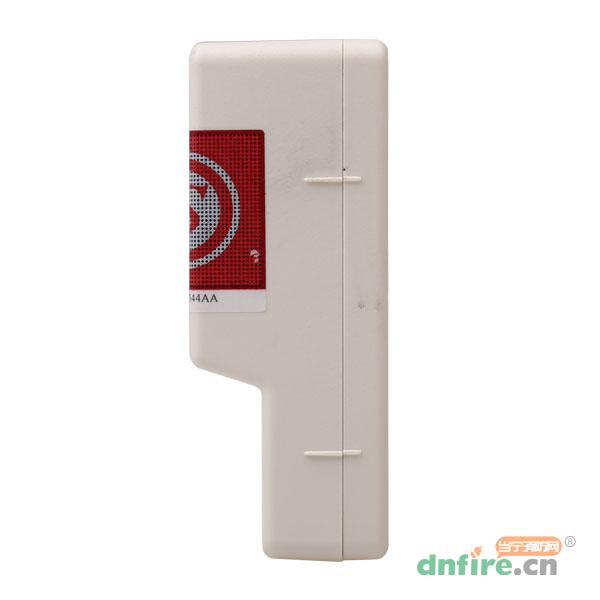

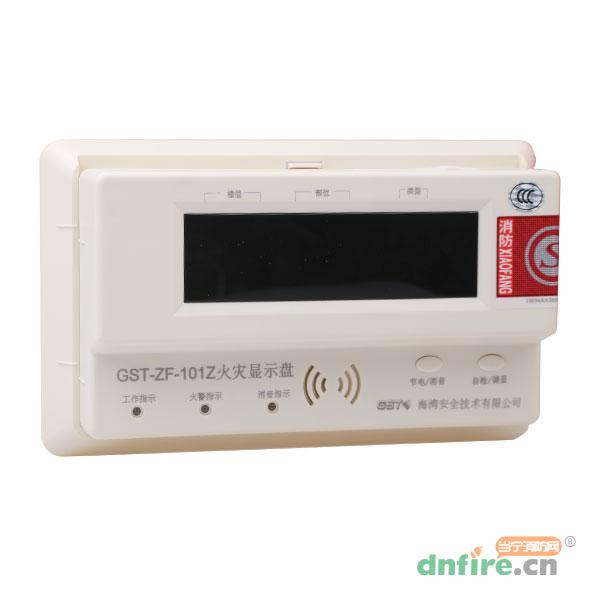

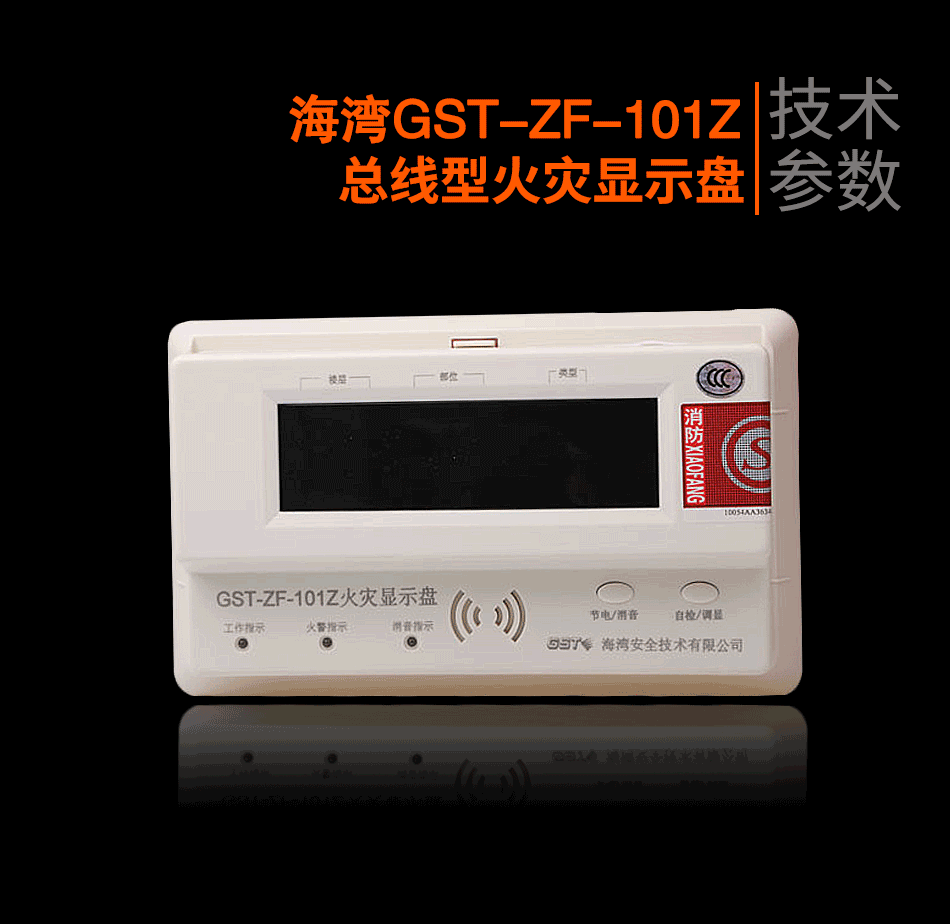

GST-ZF-101Z火灾显示盘的外形示意图如图所示：
火灾显示盘分底座及显示盘两部分，采用壁挂式安装，外接线路可直接与火灾显示盘的底座连接，火灾显示盘安装底座示意图如图：
火灾显示盘安装示意图如图：

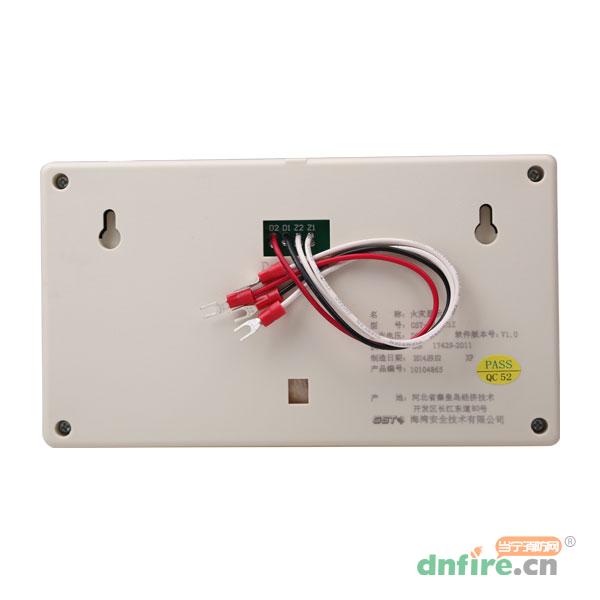

火灾显示盘接线端子示意图如图：
其中:
Z1、Z2：与火灾报警控制器连接的通讯总线，不分极性；
D1、D2：电源供电线，不分极性。
