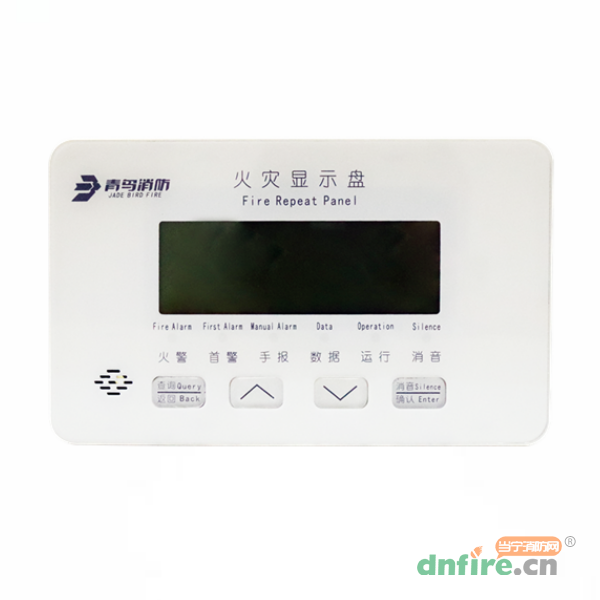

一、JBF5060火灾显示盘概述

　　JBF5060采用无极性二总线，与JB-QB-JBF5009型、JB-QB-JBF5011型、JB-QB-JBF5012型火灾报警控制器,JB-QB-JBF5010型、JB-QB-JBF5014型、JB-TG-JBF-11SF型、JB-TT-JBF-11SF型、JB-TB-JBF-11SF、JB-TG-JBF-11SF-H、JB-TT-JBF-11SF-H、JB-TB-JBF-11SF-S型、JB-TB-JBF-11SF-S8型火灾报警控制器(联动型)火灾报警控制器连接。当有火警时，火灾显示盘能迅速接收火灾报警控制器从探测总线发出的火警信号，发出声音和红色光报警信号。

　　JBF5060支持本回路3个报警地址段的设置（地址从001~200，地址可以重叠），支持类型为手报的本机手报地址的设置。

　　JBF5060具有跨回路、跨主机显示功能，可显示本机同一回路或跨回路或跨主机上的所有探测类报警地址，在同一回路最多接15台火灾显示盘。

　　JBF5060具有自检功能，可以自动检测火灾显示盘上的状态指示灯、液晶屏和蜂鸣器。

二、JBF5060火灾显示盘技术参数

型号	JBF5060
名称	火灾显示盘
品牌	青鸟消防
额定工作电压	DC17-28V
监视电流	≤1mA
报警电流	≤3mA
编码方式	通过火灾显示盘上的按钮设定
编码范围	201-215
指示灯	火警（红色）、首警（红色）、手报（红色）、数据（红色）、运行（绿色）、消音（红色）
外形尺寸	180mm长*110mm宽*29mm高
线制	L1、L2接线无极性
重量	305g

三、JBF5060火灾显示盘安装接线

　　端子L1和L2分别接二总线L+和L-,接线不分极性。

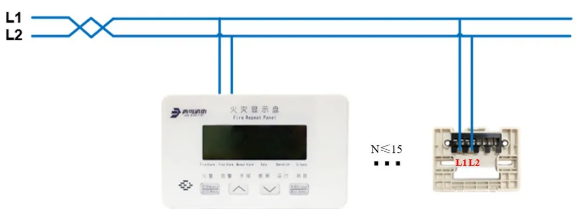

四、JBF5060火灾显示盘接线图
