一、JTGB-HW-XH803Ex双波段红外火焰探测器概述

  JTGB-HW-XH803Ex双波段红外火焰探测器是隔爆型火灾探测器之一,将该探测器接入输入模块可与7800系列、8100系列、9100系列火灾报警控制器连接组成火灾报警系统,适用于石油、化工、制药、纺织、军事等部门中易发生轰燃的场所火灾监测。

  该探测器具有很高的抗干扰能力,不受风雨、高温、高湿、阳光等自然及人工光源的影响。探测器采用四线制方式(两根电源线、两根信号线),报警时输出一组继电器无源常开触点,能方便地与其他厂家的火灾报警系统连接。

  JTGB-HW-XH803Ex双波段红外火焰探测器的火灾报警性能符合GB15631-2008《特种火灾探测器》标准的规定,并经国家消防产品质量监督检测中心检验合格。

  JTGB-HW-XH803Ex双波段红外火焰探测器的防爆性能符合GB3836.2-2000《爆炸性环境用防爆电器设备隔爆型电气设备“d”》要求,并经国家防爆电气产品质量监督检测中心检验合格,其防爆标志为ExdⅡCT6。

二、JTGB-HW-XH803Ex双波段红外火焰探测器使用环境条件

  环境温度-20℃~+60℃

  相对湿度<95%(40℃±2℃)

  大气压力80KPa~110KPa

三、JTGB-HW-XH803Ex双波段红外火焰探测器主要技术指标

  1、电气性能

  工作电压DC24V

  监视电流≤25mA(25℃)

  报警电流≤30mA

  继电器无源触点输出1A/30V0

  防护等级IP65

  火灾灵敏度I级

  探视角≤90°

  旋转角360°

  仰视角140°

  适用燃烧物碳氢化合物火焰探测

  线制四线+24V、地、一对无源触点

  2、防爆性能

  防爆标志ibⅡCT6

  表面最高温度<80℃

四、JTGB-HW-XH803Ex双波段红外火焰探测器结构特征与工作原理

  1、外观尺寸:Φ100×164mm;重量:2100g

  2、指示灯说明:双波段红外火焰探测器上有1个双色LED灯(绿色和红色),通电时,绿灯常亮,指明双波段红外火焰探测器进入正常监控状态。当有火焰并闪动时,双波段红外火焰探测器报警,红灯点亮、绿灯熄灭、继电器动作。

  3、工作原理

  JTGB-HW-XH803Ex双波段红外火焰探测器采用两个波长不同的红外传感器来识别火焰情况,一个传感器探测有机物燃烧时火焰发出的特征红外线,另外一个红外传感器探测环境背景红外辐射,结合硬件的滤波器和软件数字信号的处理,该探测器能有效的探测有机物燃烧时火焰发出的特征红外线,去除环境背景红外辐射的干扰,确保探测器能真实地探测到火灾的发生。

五、JTGB-HW-XH803Ex双波段红外火焰探测器安装

  JTGB-HW-XH803Ex双波段红外火焰探测器可安装在墙上、屋顶或固定支架上。所有用线宜采用截面积大于1.0mm2的导线,并严格按规范要求进行布线,其中双波段红外火焰探测器外壳应良好接地。
将JTGB-HW-XH803Ex双波段红外火焰探测器的+24V电源线(红)、地线(黑)、无源触点on线(紫)、无源触点c线(黄)分别各自连接到监视模块上的+24V电源线、地线和一对无源触点输入端子上,极性不得接反,确认连线无误,切勿随意通电,以免损坏探测器、报警器。

六、故障分析和排除

  若遇到JTGB-HW-XH803Ex双波段红外火焰探测器指示灯不亮,检查各连线是否开路、短路。

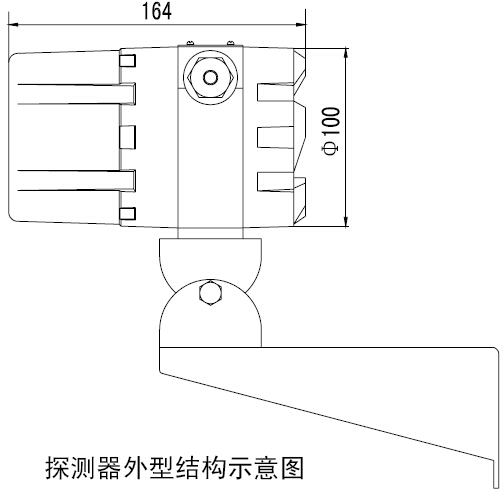

JTGB-HW-XH803Ex双波段红外火焰探测器外形结构示意图

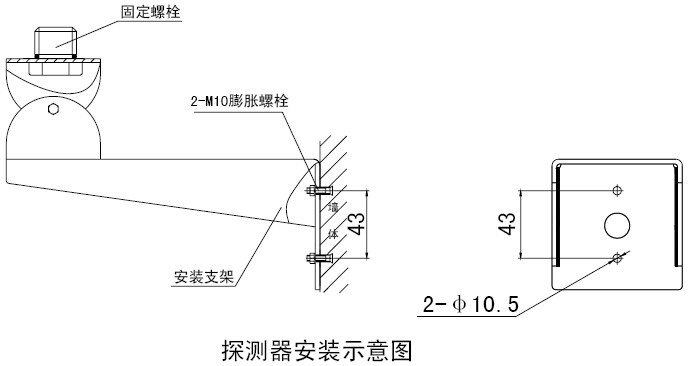

JTGB-HW-XH803Ex双波段红外火焰探测器安装示意图

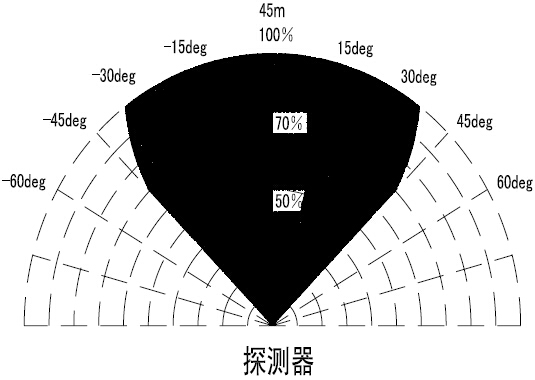

JTGB-HW-XH803Ex探测器监控视角示意图

JTGB-HW-XH803Ex探测器监控视角示意图

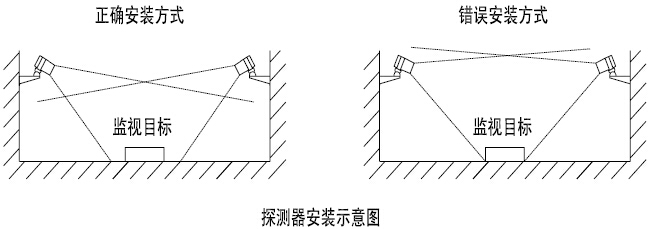

JTGB-HW-XH803Ex双波段红外火焰探测器正确与错误安装方式



了解更多火焰探测器 价格热线:400-928-6119

商品属性
[别名] 红外火焰探测器
[探测波段] 双波段
