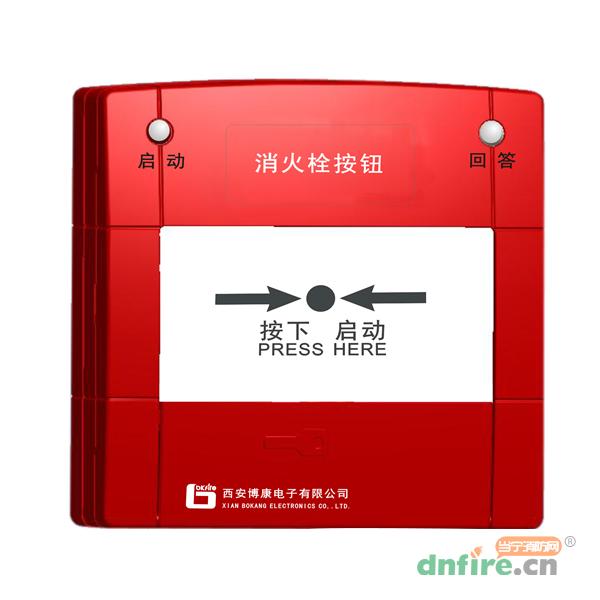

一、J-SAB-M-BK8400-H消火栓按钮概述

　　J-SAB-M-BK8400-H博康消火栓按钮是安装在消火栓箱内用于现场手动启动消防泵并能显示消防泵运行状态的装置。博康J-SAB-M-BK8400-H是一种火灾控制器件。J-SAB-M-BK8400-H消火栓按钮正常工作时启动红色灯闪亮，当按钮按下，消火栓按钮将报警信号传递给火灾报警控制器，启动灯常亮同时启动消防泵，当消防泵启动后，泵运行的反馈信号点亮消火栓按钮上的绿色回答灯，并保持至消防泵停止工作。
J-SAB-M-BK8400-H消火栓按钮具有两种工作方式：总线式和多线式，总线式与博康总线火灾报警控制器配套使用，多线式可与其他厂家火灾报警控制器通过其输入模块使用。

二、J-SAB-M-BK8400-H消火栓按钮主要参数

型号	J-SAB-M-BK8400-H
环境温度	-40℃～+70℃
相对湿度	≤95%，不凝露
工作电压	18V-32VDC
静态电流	≤800μA
报警电流	≤2mA
触点容量	DC30V/0.1A AC125V/0.5A
执行标准	GB16806—2006《消防联动控制系统》

三、J-SAB-M-BK8400-H消火栓按钮特点

　　1、内置微处理器。
2、电子编码方式，通过专用电子编码器。
3、手动按下按钮操作面板后，内部开关动作，报警信号送到控制器，采用自带专用工具可进行复位。
4、有一组无源触点输出，触点容量为DC30V/100mA，直接启动消防泵
5、接收消防泵有源动作反馈信号。
6、宽范围工作温度，适合工业场所使用。
7、采用线路保护式结构设计。
8、明装或暗装可选。
9、防水溅结构设计。
10、外壳材料耐高温100℃
11、非插拔式，端子采用直接接线式，防脱落。
12、二总线，功耗低，最远传输距离1500m。导线采用ZR-RVS-2×1.5mm2双绞线。
13、非编址型可与其它厂家产品配套使用

四、J-SAB-M-BK8400-H消火栓按钮结构示意图(mm)

J-SAB-M-BK8400-H消火栓按钮结构示意图

五、J-SAB-M-BK8400-H消火栓按钮安装图

J-SAB-M-BK8400-H消火栓按钮安装图

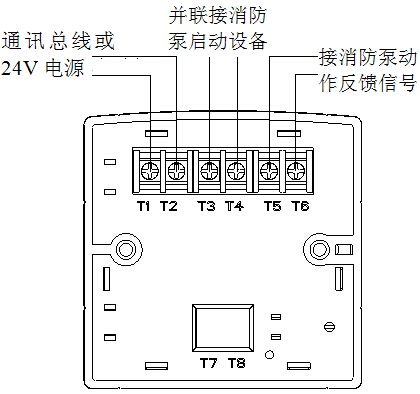

六、J-SAB-M-BK8400-H消火栓按钮接线指导

　　J-SAB-M-BK8400-H消火栓按钮所有的接线安装必须符合国家及地方的有效法规、标准。导线应有色彩标识，以免接错线。不恰当的联接将导致在发生火灾时模块不能正确地反应。
1、总线型端子接线：
　　T1：通讯总线负极
T2：通讯总线正极
T3、T4：启动线(无源接点)
T5：反馈线24V+
T6：反馈线24V-
2、多线性端子接线：
　　T1：24V电源负极
T2：24V电源正极
T3、T4：启动线(无源接点)
T5：反馈线24V+
T6：反馈线24V-

J-SAB-M-BK8400-H消火栓按钮接线指导
