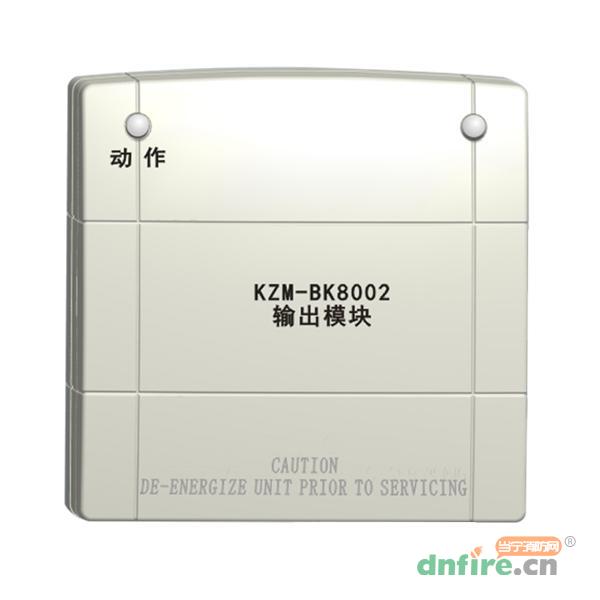

一、KZM-BK8002型输出模块概述

　　KZM-BK8002型输出模块采用电子编码，用于联动控制现场设备：如排烟阀、送风阀、防火阀、声光报警器等，KZM-BK8002模块与总线式火灾报警控制器配套使用，按照预设的逻辑控制功能,控制器通过模块实现对现场设备的就近控制。根据需要KZM-BK8002模块可通过内部跳线器实现有源控制输出或二组常开触点信号输出，有源输出具有输出连线和外部电源线路的短路、断路检测功能。

二、KZM-BK8002输出模块基本参数

型号	KZM-BK8002
环境温度	-40℃～+70℃
相对湿度	≤95%，不凝露
总线工作电压	18V～32VDC
静态电流	≤800μA
外部电源	24VDC
报警电流	≤2mA(24VDC)
触点容量	2A/30VDC
防护等级	IP44
动作灯	正常时闪亮，动作后常亮
执行标准	GB16806-2006《消防联动控制系统》

三、KZM-BK8002输出模块特点

　　1、内置微处理器。
2、电子编码方式，通过专用电子编码器。
3、通过内部跳线器可设定输出方式：有源输出或继电器接点输出。
4、有源输出方式具有线路短路、断线监测功能。
5、宽范围工作温度，适合工业场所使用。
6、外壳材料耐高温100℃。
7、非插拔式，端子采用直接接线式，防脱落。
8、采用线路保护式结构设计。
9、明装或暗装可选。
10、二总线，功耗低，最远传输距离1500m;导线采用ZR-RVS-2×1.5mm2双绞线。

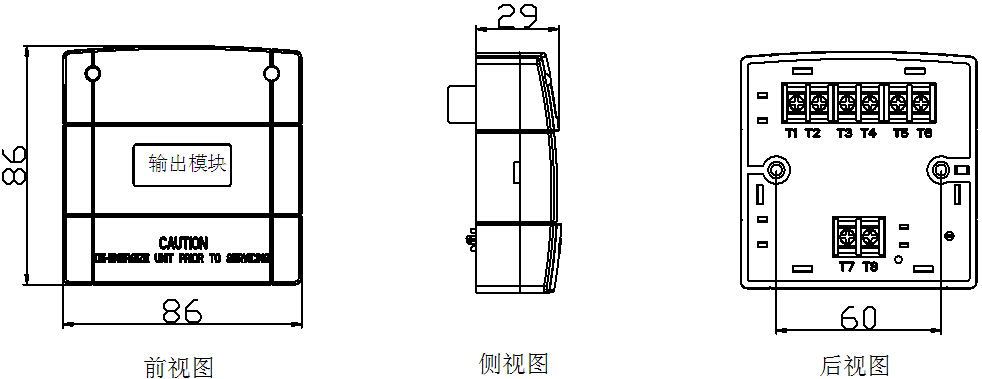

四、KZM-BK8002输出模块外形尺寸图

KZM-BK8002输出模块外形尺寸图

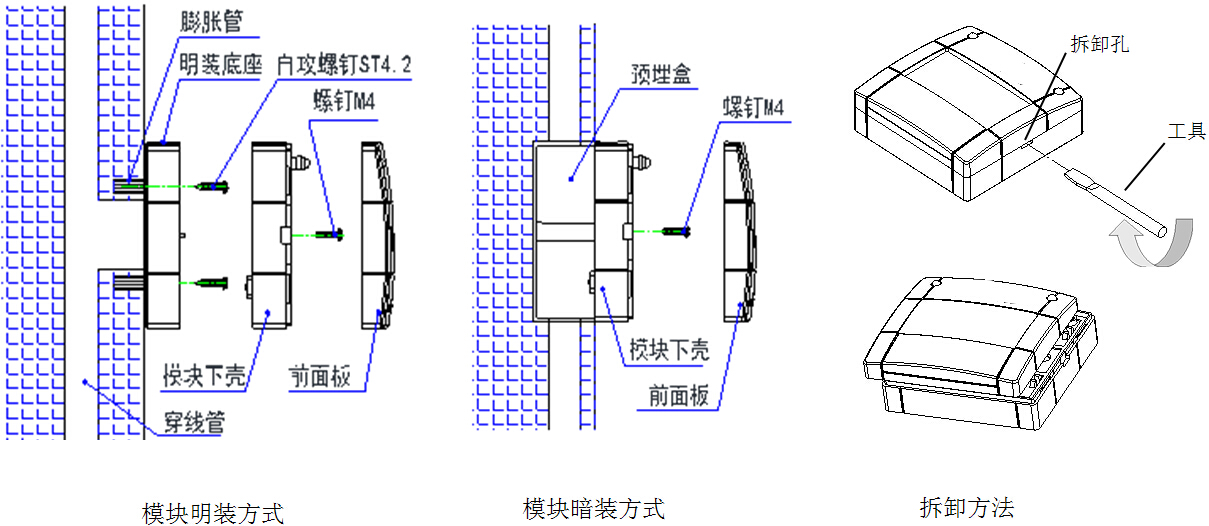

五、KZM-BK8002输出模块安装图

KZM-BK8002输出模块安装图

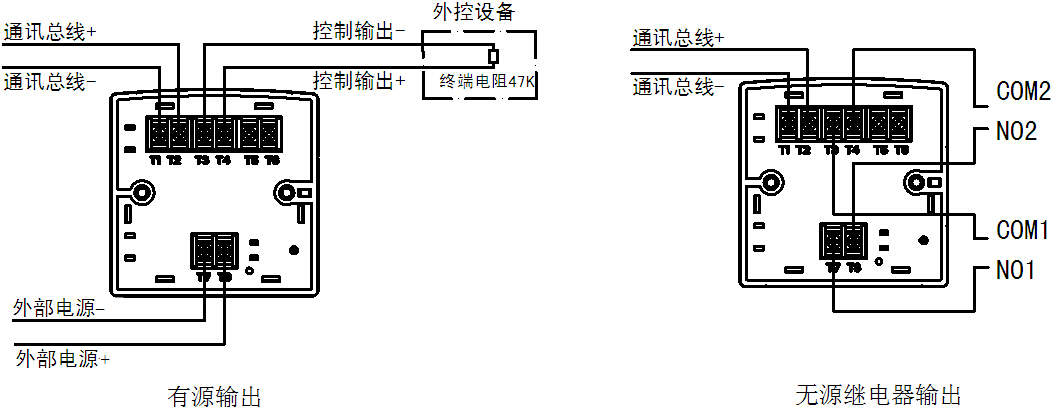

六、KZM-BK8002输出模块接线指导图

KZM-BK8002输出模块接线指导图

1、如您在购物过程中遇到配送、支付、售后、购买等问题，请您参照 http://www.dnfire.cn/article-39.html 或发送邮件至webmaster@dangning.cn，我司客服会为您妥善处理；
2、JTY-GM-GST9611点型光电感烟火灾探测器的产品问题，请您点击进入；
3、关于JTY-GM-GST9611点型光电感烟火灾探测器安装使用调试等问题，欢迎您来消防百事通的相关问题频道与网友讨论交流或咨询管理员；

当宁消防网提醒您在收到货物时要对货物的外包装进行检查，如果因运输过程中包装有破损、开裂、雨淋等问题，您可以拒绝签收！

服务承诺
当宁消防承诺：所售商品都是正品行货，我们将严格按照国家三包政策，针对所售品履行保修、换货和退货的义务。企业客户在提供《一般纳税人证书》、《营业执照》、《税务登记证》、《开户许可证》四类证件复印件后，可由当宁消防开具增值税发票。开好后，会以快递方式给您寄出。产品下单付款后，当宁消防物流部门会尽快发货，十五个工作日内将货物发出，特殊商品除外。我们还为您提供具有竞争力的商品价格和运费政策，请您放心购买！

注：因厂家会在没有任何提前通知的情况下更改产品包装、产地或者一些附件，本司不能确保客户收到的货物与当宁消防网图片、产地、附件说明完全一致。只能确保为原厂正货！并且保证与当时市场上同样产品一致。若当宁消防网没有及时更新，请大家谅解！

权利声明
当宁消防网上的所有商品信息、产品图片、购买评价等内容，是当宁消防网重要的经营资源，未经许可，禁止非法转载使用。

商品属性
[品牌]	博康
[型号]	KZM-BK8002
[工作电压]	18V～32VDC
[环境温度]	-40℃～+70℃
[环境湿度]	≤95%，不凝露
[尺寸]	86mmx29mmx60mm
[防护等级]	IP44
[执行标准]	GB16806-2006《消防联动控制系统》
[静态电流]	≤800μA
[报警电流]	≤2mA(24VDC)
