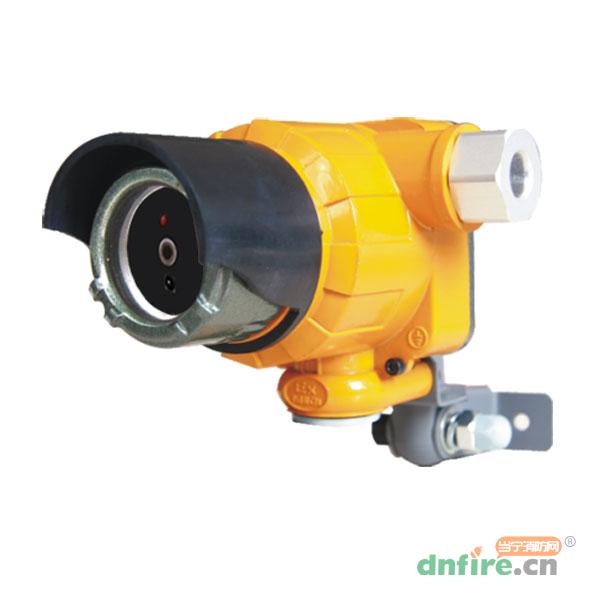

一、JTGB-HW-BK51Ex/IR点型红外火焰探测器概述

　　JTGB-HW-BK51Ex/IR点型红外火焰探测器含一个红外传感器和光学过滤器，对CO2发射光谱(4.4µm)具有最高的灵敏性，结合对火灾发生时火焰闪烁频率的逻辑综合判断，对环境红外光源所产生的错误报警具有很高的免疫力。
JTGB-HW-BK51Ex/IR火焰探测器对碳氢化合物等有机材料的火灾具有早期报警性能，通过内部跳线器可以对探测器的灵敏度进行现场设定，以满足不同使用环境现场的需求。

二、JTGB-HW-BK51Ex/IR红外火焰探测器技术指标

型号	JTGB-HW-BK51Ex/IR
工作电压	18V-32VDC无极性
探测角度	90°
静态电流	≤15mA/24VDC
报警状态	≤30mA/24VDC
火灾响应时间	≤15S
确认灯	正常时闪亮,报警时常亮
光谱响应波长	4.4µm
工作环境湿度	5-95%RH无凝露
工作环境温度	-40℃～+70℃
出口螺纹	3-G3/4
防爆标志	ExdIICT6Gb
防护等级	IP66
外壳材质	铸铝,不锈钢
重量	1.7kg(铸铝) 3.2kg(不锈钢)
探测距离	Ⅰ级25米(33cm×33cm×5cm正庚烷火)
输出方式	RS485MODBUS协议,报警继电器触点输出、故障继电器触点输出
触点容量	2A/30VDC,4-20mA(故障:0-1mA,正常:4mA±5%,报警:12mA±5%)

三、JTGB-HW-BK51Ex/IR点型红外火焰探测器特点

　　●红外+频率多重判断
●敏感度可现场设置
●电磁辐射免疫
●具有红外遥控测试功能
●三种输出方式：RS485，继电器触点，4-20mA。
●工业化外形设计
●自带遮光罩
●三端口进线
●防尘、防爆、防腐蚀、防雨淋设计，无需防雨罩可直接在室外使用
●根据客户需求，外壳可采用316不锈钢材质
●专业设计的安装支架，可适应多种不同的安装环境

四、JTGB-HW-BK51Ex/IR红外火焰探测器应用场所

　　JTGB-HW-BK51Ex/IR探测器适用于无烟液体和气体火灾、产生烟的明火以及产生爆燃的场所，该产品适用于室内。
●汽车制造、喷漆房。
●化学品生产、储存、运输。
●油漆制造、储存、运输。
●石化产品生产、储存和运输。
●发电泵区、机房、无人职守区。
●印刷溶剂处理、压平、和干燥工艺。
●仓库易燃品的储存。
●制药业。

五、JTGB-HW-BK51Ex/IR红外火焰探测器外形尺寸图

JTGB-HW-BK51Ex/IR红外火焰探测器外形尺寸图

六、JTGB-HW-BK51Ex/IR红外火焰探测器安装图

JTGB-HW-BK51Ex/IR红外火焰探测器安装图
