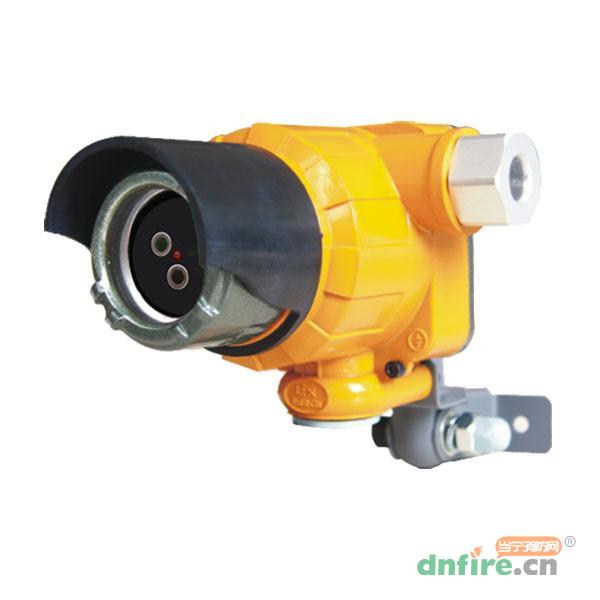

一、JTGB-HW-BK51Ex/IR2点型红外火焰探测器概述

　　JTGB-HW-BK51Ex/IR2点型红外火焰探测器含两个红外探测波长的传感器和光学过滤器，探测器对CO2发射光谱(4.4µm)具有最高的灵敏性，另一个红外传感器对环境光线、热体辐射的干扰进行探测，探测器对探测结果拥有多项信号处理算法，结合对火灾发生时火焰闪烁频率的逻辑综合判断，能够最大程度的抑制错误报警以及需要的最佳火灾探测性能。
JTGB-HW-BK51Ex/IR2火焰探测器对碳氢化合物等有机材料的火灾具有早期报警性能，通过内部跳线器可以对探测器的灵敏度进行现场设定，能够在高温、低温、高湿、震动等苛刻的工业环境下工作。

二、JTGB-HW-BK51Ex/IR2红外火焰探测器特性

　　●双波长红外+频率多重判断
●敏感度可现场设置
●电磁辐射免疫
●具有红外遥控测试功能
●三种输出方式：RS485、继电器，4-20mA
●工业化外形设计
●三端口进线
●自带遮光罩
●防尘、防爆、防腐蚀、防雨淋设计，无需防雨罩可直接在室外使用
●根据客户需求，外壳可采用316不锈钢材质
●专业设计的安装支架，可适应多种不同的安装环境

三、JTGB-HW-BK51Ex/IR2红外火焰探测器技术参数

型号	JTGB-HW-BK51Ex/IR2
工作电压	18V-32VDC无极性
探测器角度	90°
静态电流	≤15mA/24VDC
报警状态	≤30mA/24VDC
火灾响应时间	≤10S
确认灯	正常时闪亮,报警时常亮
光谱响应波长	4.4µm3.8µm
工作环境湿度	5-95%RH无凝露
工作环境温度	-40℃～+70℃
出口螺纹	3-G3/4
防爆标志	ExdIICT6Gb
防护等级	IP66
外壳材质	铸铝;不锈钢
重量	1.7kg(铸铝)3.2kg(不锈钢)
探测距离	Ⅰ级25米(33cm×33cm×5cm正庚烷火)
输出方式	RS485MODBUS协议,报警继电器触点输出、故障继电器触点输出
触点容量	2A/30VDC,4-20mA(故障:0-1mA,正常:4mA±5%,报警:12mA±5%)

四、JTGB-HW-BK51Ex/IR2红外火焰探测器应用场所

　　JTGB-HW-BK51Ex/IR2红外火焰探测器适用于无烟液体和气体火灾、产生烟的明火以及产生爆燃的场所。
1、喷漆车间、飞机制造厂、造船厂、天然气勘探生产企业、制药业。
2、化学品生产、储存、运输。
3、油漆制造、储存、运输。
4、石化产品生产、储存和运输。
5、发电站泵区、机房、无人职守区。
6、印刷溶剂处理、压平、和干燥工艺。
7、仓库易燃品的储存。
8、该产品适用于室外或室内。

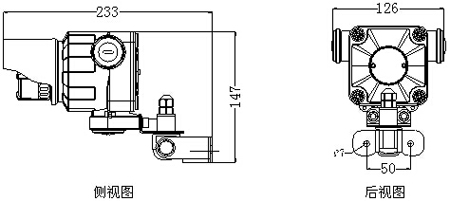

五、JTGB-HW-BK51Ex/IR2红外火焰探测器外形尺寸图

JTGB-HW-BK51Ex/IR2红外火焰探测器外形尺寸图

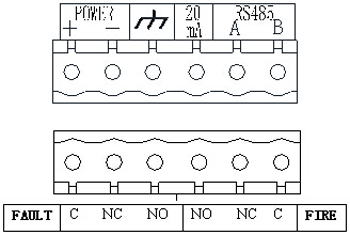

六、JTGB-HW-BK51Ex/IR2红外火焰探测器端子图

JTGB-HW-BK51Ex/IR2红外火焰探测器端子图
