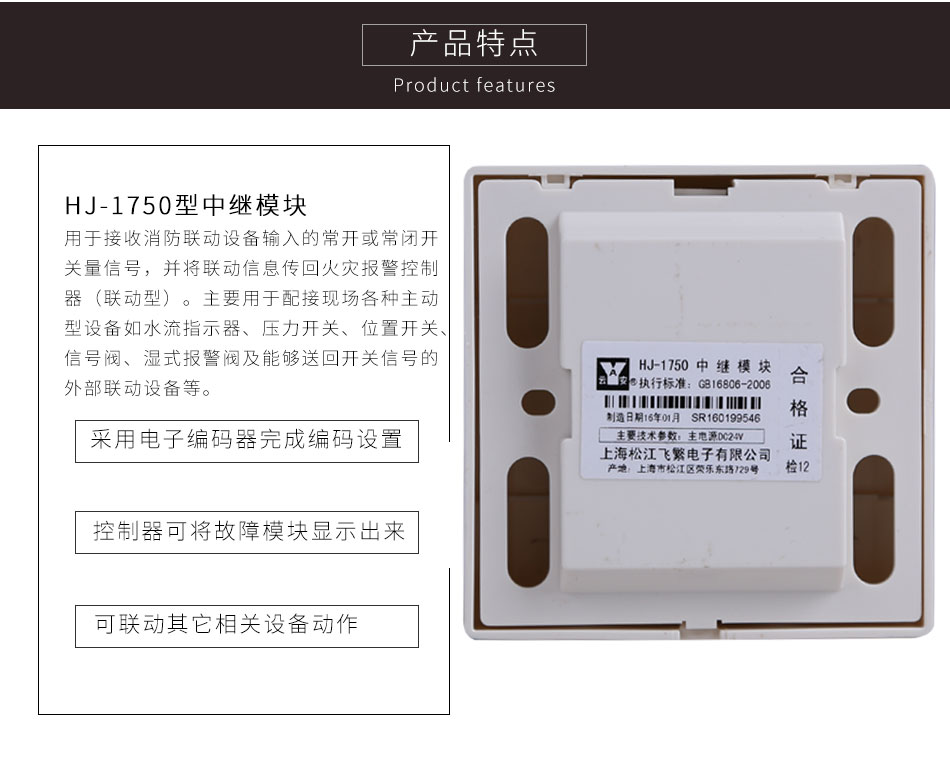

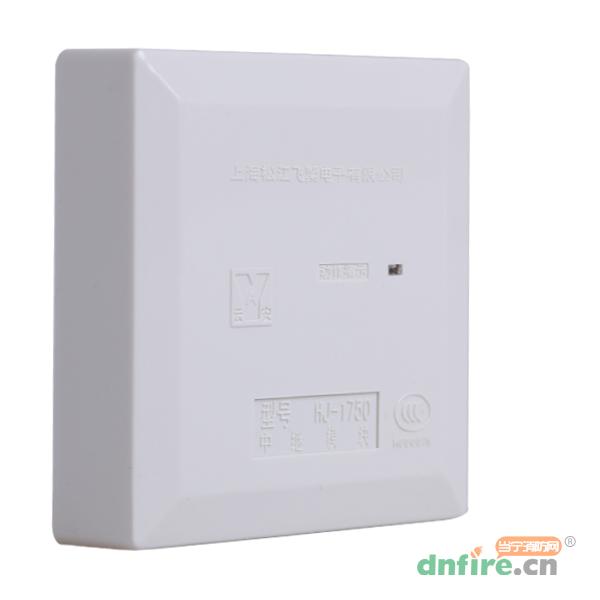

一、HJ-1750中继模块概述：

HJ-1750型中继模块用于接收消防联动设备输入的常开或常闭开关量信号，并将联动信息传回火灾报警控制器（联动型）。主要用于配接现场各种主动型设备如水流指示器、压力开关、位置开关、信号阀、湿式报警阀及能够送回开关信号的外部联动设备等。这些设备动作后，输出的动作信号可由模块通过信号二总线送入火灾报警控制器；产生动作报警信号，并可通过火灾报警控制器来联动其它相关设备动作，应与无源触点连接。
本模块可采用电子编码器完成编码设置。当模块本身出现故障时，控制器将产生报警并可将故障模块的相关信息显示出来。

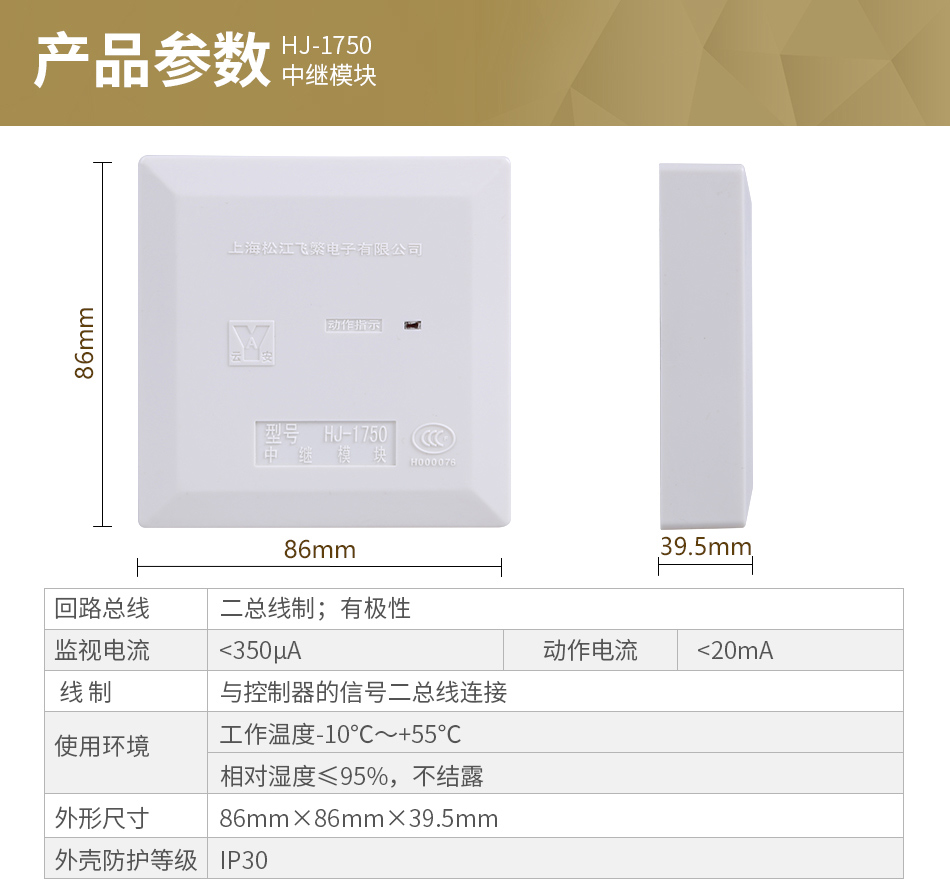

二、HJ-1750中继模块主要技术指标：

1.二总线制；有极性
2.监控电流<350μA
3.动作电流<20mA
4.线制：与控制器的信号二总线连接
5.使用环境：
温度：-10℃～+55℃
相对湿度≤95%，不结露
6.外壳防护等级：IP30
7.外形尺寸：86mm×86mm×39.5mm（30）

三、HJ-1750中继模块结构特征、安装与布线：

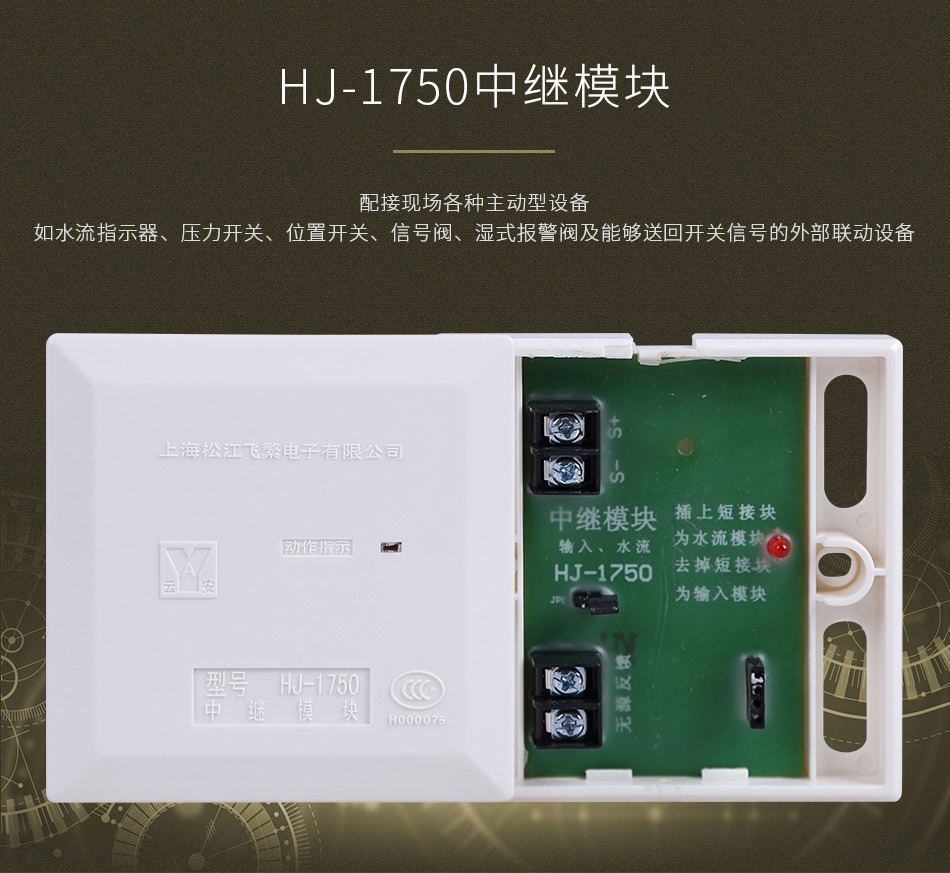

本模块的外形及结构与HJ-1751中继模块相同，安装方法也相同，其对外端子示意如图1：


图1

其中：
S+、S-：与控制器信号二总线连接的端子
无源反馈：与设备的无源常开触点（设备动作闭合报警型）连接；
布线要求：信号总线S+、S-采用阻燃RVS型双绞线，截面积≥1.0mm2；无源采用阻燃BV线，截面积≥1.0mm2。
注：插上短接块为水流模块；去掉短接块为输入模块。



1、如您在购物过程中遇到配送、支付、售后、购买等问题，请您参照 http://www.dnfire.cn/article-39.html 或发送邮件至webmaster@dangning.cn，我司客服会为您妥善处理；
2、JTY-GM-GST9611点型光电感烟火灾探测器的产品问题，请您点击进入；
3、关于JTY-GM-GST9611点型光电感烟火灾探测器安装使用调试等问题，欢迎您来消防百事通的相关问题频道与网友讨论交流或咨询管理员；

当宁消防网提醒您在收到货物时要对货物的外包装进行检查，如果因运输过程中包装有破损、开裂、雨淋等问题，您可以拒绝签收！

服务承诺
当宁消防承诺：所售商品都是正品行货，我们将严格按照国家三包政策，针对所售品履行保修、换货和退货的义务。企业客户在提供《一般纳税人证书》、《营业执照》、《税务登记证》、《开户许可证》四类证件复印件后，可由当宁消防开具增值税发票。开好后，会以快递方式给您寄出。产品下单付款后，当宁消防物流部门会尽快发货，十五个工作日内将货物发出，特殊商品除外。我们还为您提供具有竞争力的商品价格和运费政策，请您放心购买！

注：因厂家会在没有任何提前通知的情况下更改产品包装、产地或者一些附件，本司不能确保客户收到的货物与当宁消防网图片、产地、附件说明完全一致。只能确保为原厂正货！并且保证与当时市场上同样产品一致。若当宁消防网没有及时更新，请大家谅解！

权利声明
当宁消防网上的所有商品信息、产品图片、购买评价等内容，是当宁消防网重要的经营资源，未经许可，禁止非法转载使用。

商品属性
[型号]	HJ-1750
[名称]	输入模块
[工作电压]	信号总线电压：总线24V 允许范围： 16V～28V
[工作电流]	＜1mA
[环境温度]	-10℃～+55℃
[环境湿度]	≤95%，不结露
[尺寸]	86mm×86mm×39.5mm（30）
[使用类别]	通用
[接收信号]	开关量
[别名]	HJ-1750中继器
[品牌]	松江飞繁
