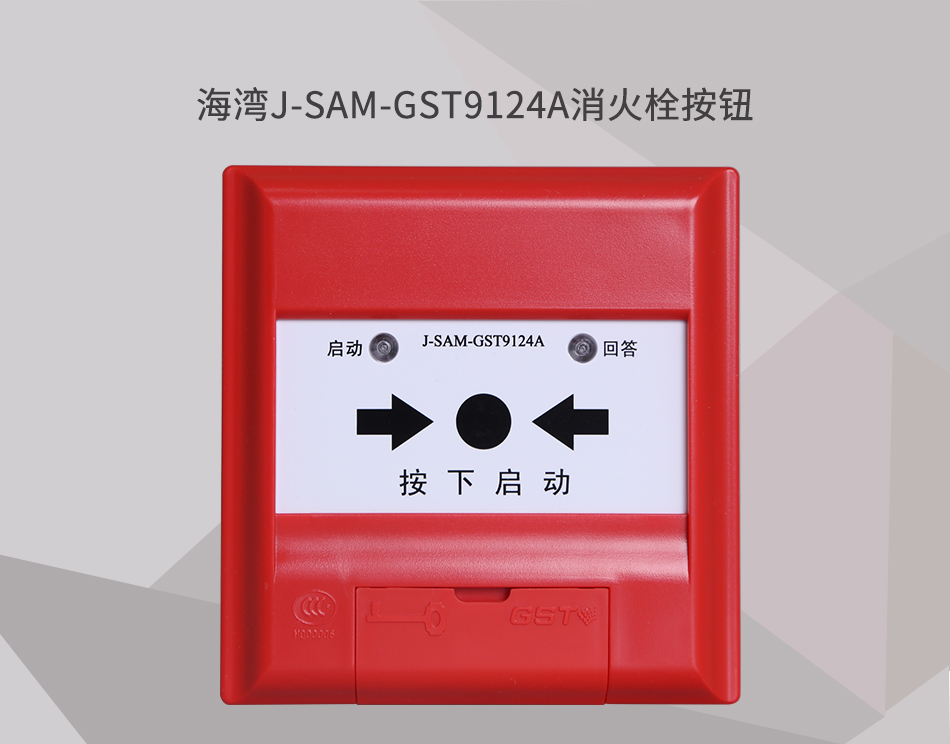

一、J-SAM-GST9124A消火栓按纽概述：

 　　J-SAM-GST9124消火栓按钮(以下简称按钮)通常安装在消火栓箱内，当人工确认发生火灾后，按下此按钮，即可启动消防水泵，同时向火灾报警控制器发出报警信号，火灾报警控制器接收到报警信号，将显示出按钮的编码号，并发出报警声响。本按钮具有DC24V有源输出和现场设备无源回答输入，采用三线制与设备连接，可完成对设备的启动及监视功能，此方式可独立于火灾报警控制器。

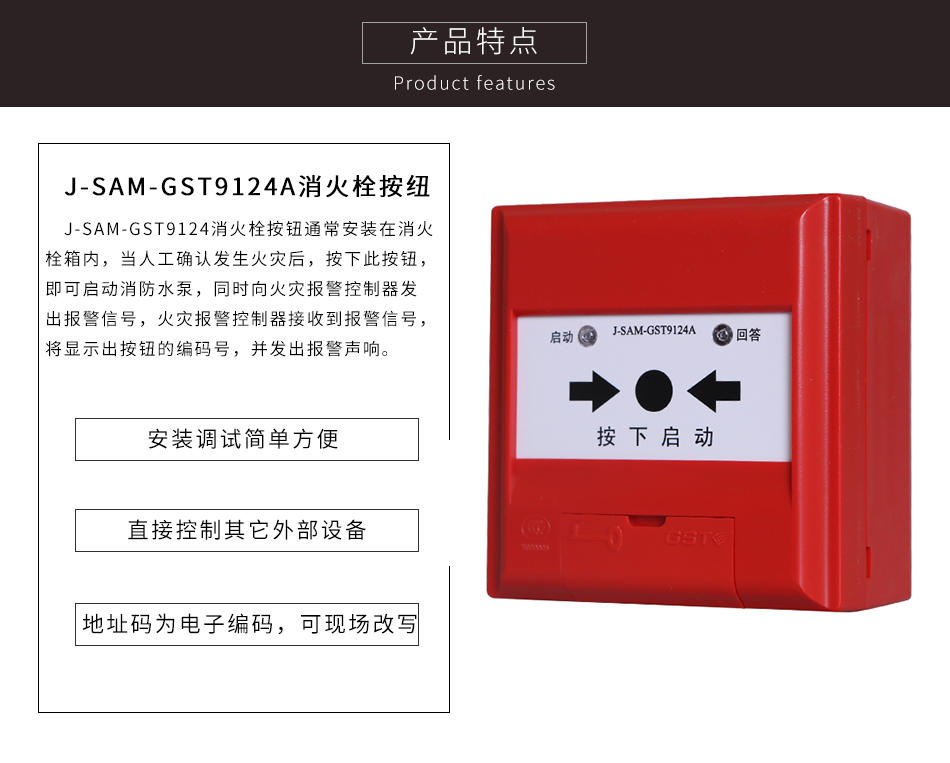

二、J-SAM-GST9124A消火栓按纽特点：

　　1.采用拔插式结构设计，安装调试简单方便。

　　2.按下按片，按钮提供有源输出触点，可直接控制其它外部设备。

　　3.按钮上的按片在按下后可用专用工具复位。

　　4.地址码为电子编码，可现场改写。

三、J-SAM-GST9124A消火栓按纽技术特性：

　　1.工作电压：信号总线电压：24V允许范围：16V~28V　　电源总线电压：DC24V允许范围：DC20V~DC28V

　　2.工作电流：监视电流≤0.5mA　　报警电流≤5mA

　　3.输出容量：额定DC24V/100mA无源输出触点信号，接触电阻≤100m

　　4.启动方式：人工按下按片

　　5.启动零件型式：重复使用型

　　6.复位方式：用专用钥匙手动复位

　　7.指示灯：启动，红色，按钮按下时此灯点亮；回答，绿色，消防水泵运行时此灯点亮，巡检时闪亮（约3s闪亮一次）

　　8.编码方式：电子编码，编码范围在1~242之间任意设定

　　9.线制：与火灾报警控制器采用两总线连接，与电源采用两线连接，与消防泵采用三线制连接（一根DC24V有源输出线，一根回答输入线，一根公共地）

　　10.使用环境：　　温度：-10℃～+55℃　　相对湿度≤95%，不凝露

　　11.外形尺寸：95.4mm×98.4mm×60mm(含底壳）

　　12.外壳防护等级：IP65

　　13.壳体材料和颜色：ABS，红色

　　14.重量：221g(含底壳）

　　15.安装孔距：60mm

　　16.执行标准：GB16806-2006

四、J-SAM-GST9124A结构特征与工作原理：

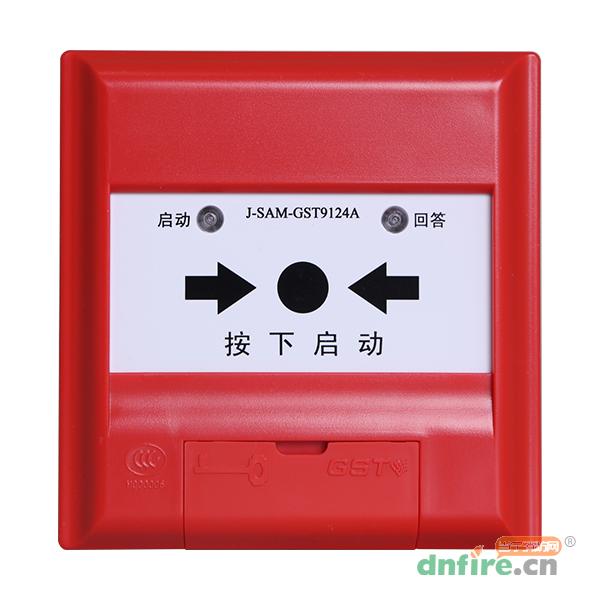

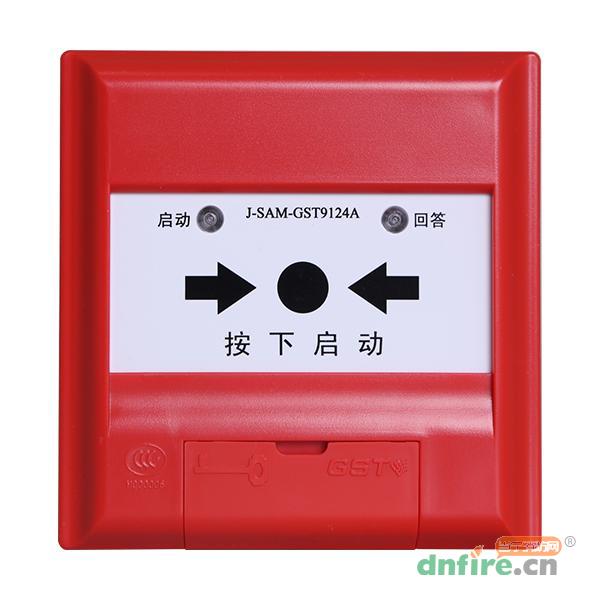

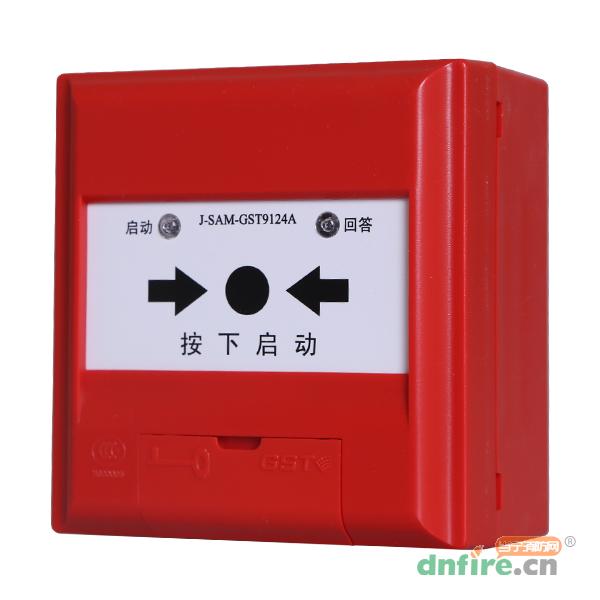

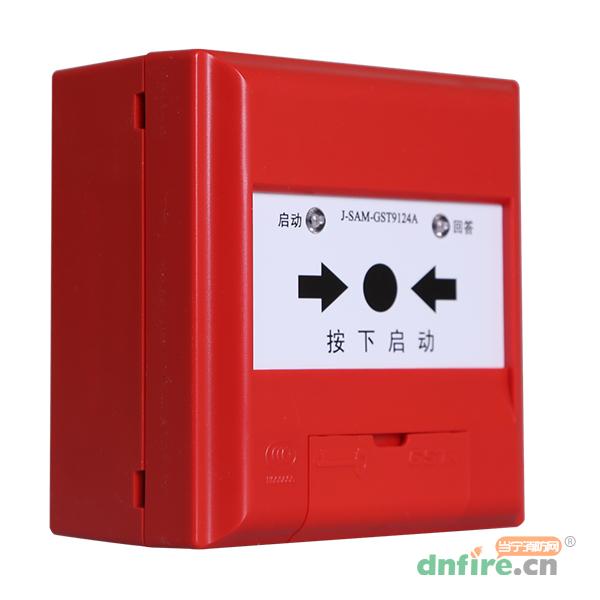

　　1.J-SAM-GST9124A按钮的外形示意图如图1所示。

　　2.工作原理

　　J-SAM-GST9124消火栓按钮为减少总线功耗，采用四线制，需单独提供DC24V电源，单片机对24V电源进行监测，当电源掉电后，将发出故障信号，通过总线传送给火灾报警控制器。按钮按下时提供DC24V有源输出，用于控制现场设备的启动，需现场设备提供一无源常开触点作回答信号。为使启动和回答信号独立于火灾报警控制器，需外接DC24V电源，火灾报警控制器只起监控作用。

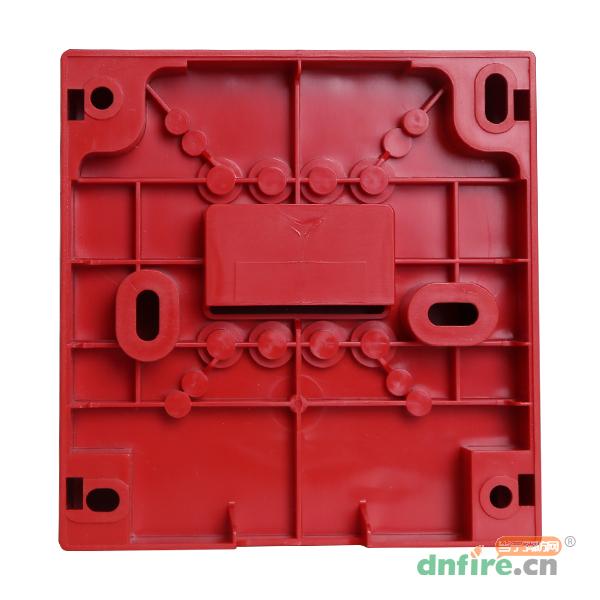

五、J-SAM-GST9124A消火栓按钮结构特征、安装与布线

　　　　外形尺寸及结构与J-SAM-GST9123型消火栓按钮相同，安装方法也相同，J-SAM-GST9124A消火

　　　　栓按钮对外接线端子示意图如图

其中：


　　Z1、Z2：接控制器信号总线，无极性　　V+、G：24VDC电源输入端，有极性；24VDC由泵控制箱提供时不用

　　COM：DC24V启泵信号输出端　　I：无源常开触点回答信号输入端　　COM、NO:输出常开触点信号，额定容量24VDC/100mA

　　布线要求：信号线Z1、Z2采用阻燃RVS型双绞线，截面积≥1.0mm2；其它采用BV线或RVS　　线，截面积≥1.0mm2。

　　1.5.4应用方法　　J-SAM-GST9124消火栓按钮可以采用多线制方式直接启动消防泵，启泵电源由泵控制箱提供并

　　仅将24V正极线接到按钮的V+端。此时如果按下按钮则COM端子输出DC24V电压信号，同时总线上

　　报按钮动作；泵控制箱上的无源动作触点信号通过I端返馈致按钮，可以点亮按钮上的绿色回答指　　示灯。

　　应用示意图如图

1、如您在购物过程中遇到配送、支付、售后、购买等问题，请您参照 http://www.dnfire.cn/article-39.html 或发送邮件至webmaster@dangning.cn，我司客服会为您妥善处理；
2、JTY-GM-GST9611点型光电感烟火灾探测器的产品问题，请您点击进入；
3、关于JTY-GM-GST9611点型光电感烟火灾探测器安装使用调试等问题，欢迎您来消防百事通的相关问题频道与网友讨论交流或咨询管理员；

当宁消防网提醒您在收到货物时要对货物的外包装进行检查，如果因运输过程中包装有破损、开裂、雨淋等问题，您可以拒绝签收！

服务承诺
当宁消防承诺：所售商品都是正品行货，我们将严格按照国家三包政策，针对所售品履行保修、换货和退货的义务。企业客户在提供《一般纳税人证书》、《营业执照》、《税务登记证》、《开户许可证》四类证件复印件后，可由当宁消防开具增值税发票。开好后，会以快递方式给您寄出。产品下单付款后，当宁消防物流部门会尽快发货，十五个工作日内将货物发出，特殊商品除外。我们还为您提供具有竞争力的商品价格和运费政策，请您放心购买！

注：因厂家会在没有任何提前通知的情况下更改产品包装、产地或者一些附件，本司不能确保客户收到的货物与当宁消防网图片、产地、附件说明完全一致。只能确保为原厂正货！并且保证与当时市场上同样产品一致。若当宁消防网没有及时更新，请大家谅解！

权利声明
当宁消防网上的所有商品信息、产品图片、购买评价等内容，是当宁消防网重要的经营资源，未经许可，禁止非法转载使用。

商品属性
[品牌]	海湾（GST）
[型号]	J-SAM-GST9124A
[名称]	消火栓按钮
[工作电压]	电源总线电压：DC24V 允许范围
[工作电流]	监视电流≤0.5mA 报警电流≤5mA
[环境温度]	-10℃～+55℃
[环境湿度]	≤95%，不结露
[尺寸]	95.4mm×98.4mm×60mm (含底壳）
[防护等级]	IP65
[重量]	221g(含底壳）
[使用类别]	通用
[触点输出]	有源输出
[线制]	七线制
[复位方式]	按钮复位
[别名]	J-SAM-GST9124A消火栓按钮
