注意：该型号设备已经停产，替代型号JBF4123。

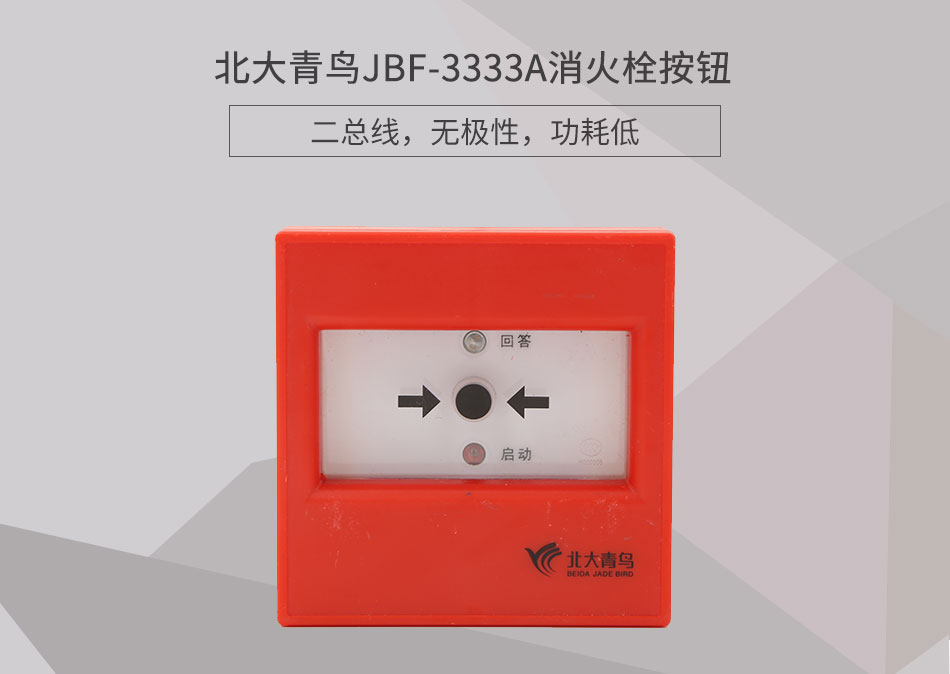

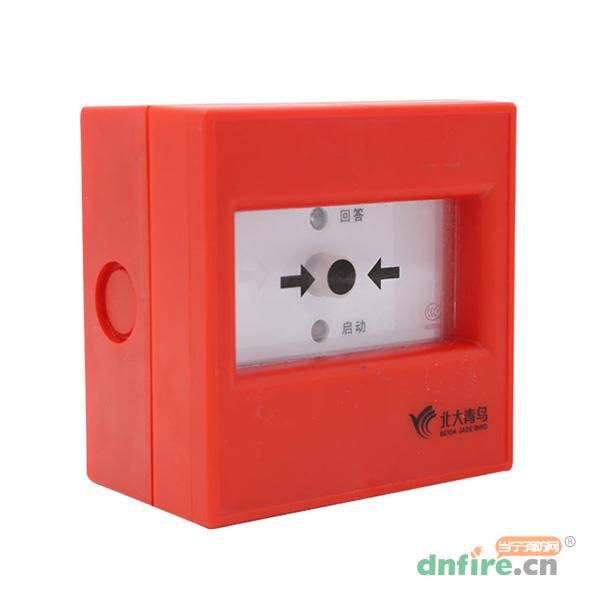

一、JBF-3333A消火栓按钮功能特点

　　1、JBF-3333A消火栓按钮内置微处理器。

　　2、手动推进弹簧按钮后，内部开关动作，报警信号送到控制器，采用专用工具进行复位。

　　3、消火栓按钮按下报警的同时有一组无源触点输出，触点容量为DC30V/100mA，用来控制消防水泵。

　　4、可以通过专线联动直接启动消防水泵，并接收其应答信号。

　　5、二总线，无极性，功耗低。最远传输距离1500m。报警总线采用ZR-RVS-2×1.5mm²双绞线。

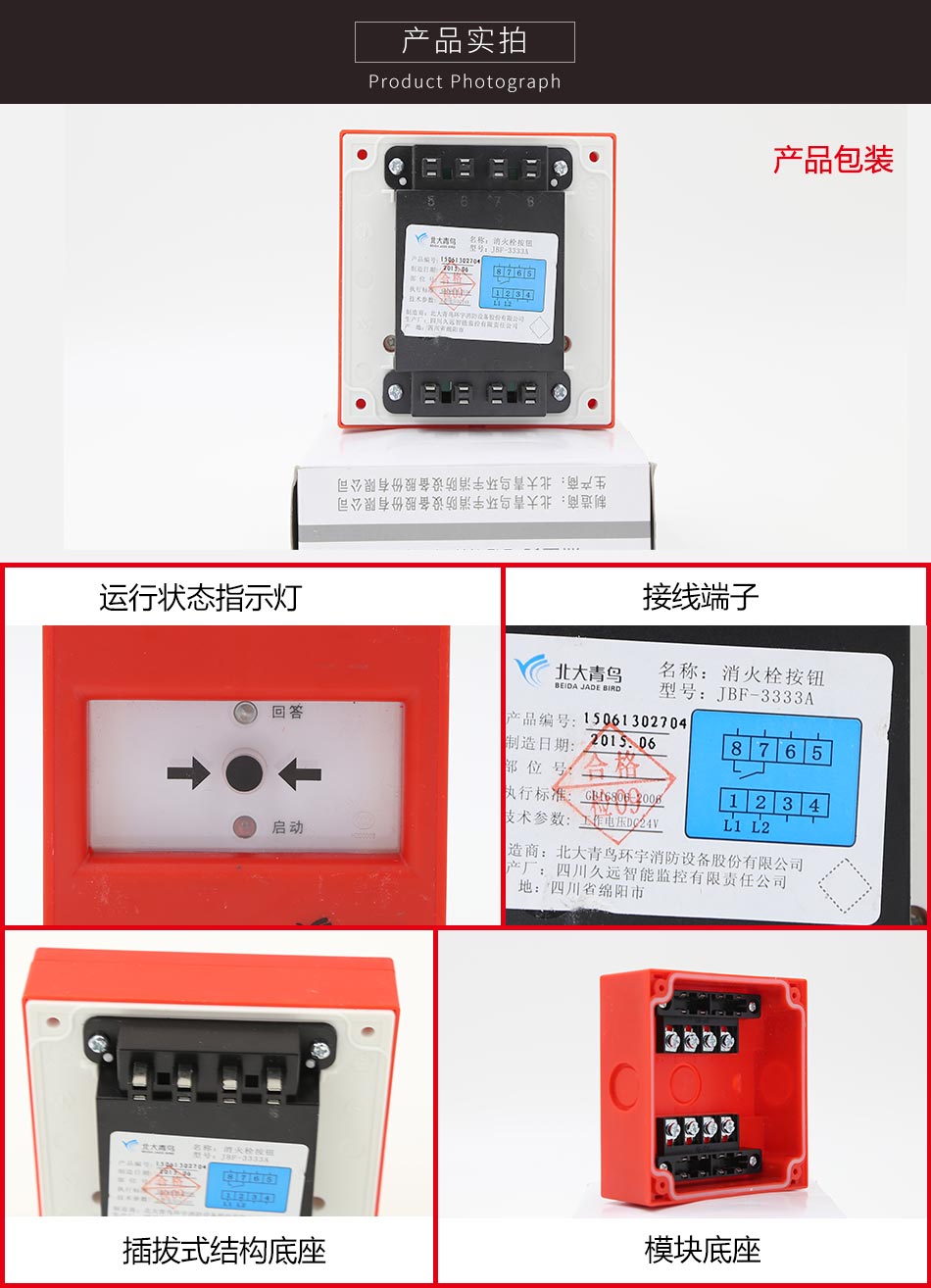

　　6、JBF-3333A消火栓按钮插拔式结构，可像安装探测器一样先将底座安装在墙上，易于施工、维护；为了得到更好的防护等级，可以通过紧固螺丝将消火栓按钮紧固在安装底座上。紧固螺丝在消火栓按钮包装盒内。

二、JBF-3333A消火栓按钮技术指标

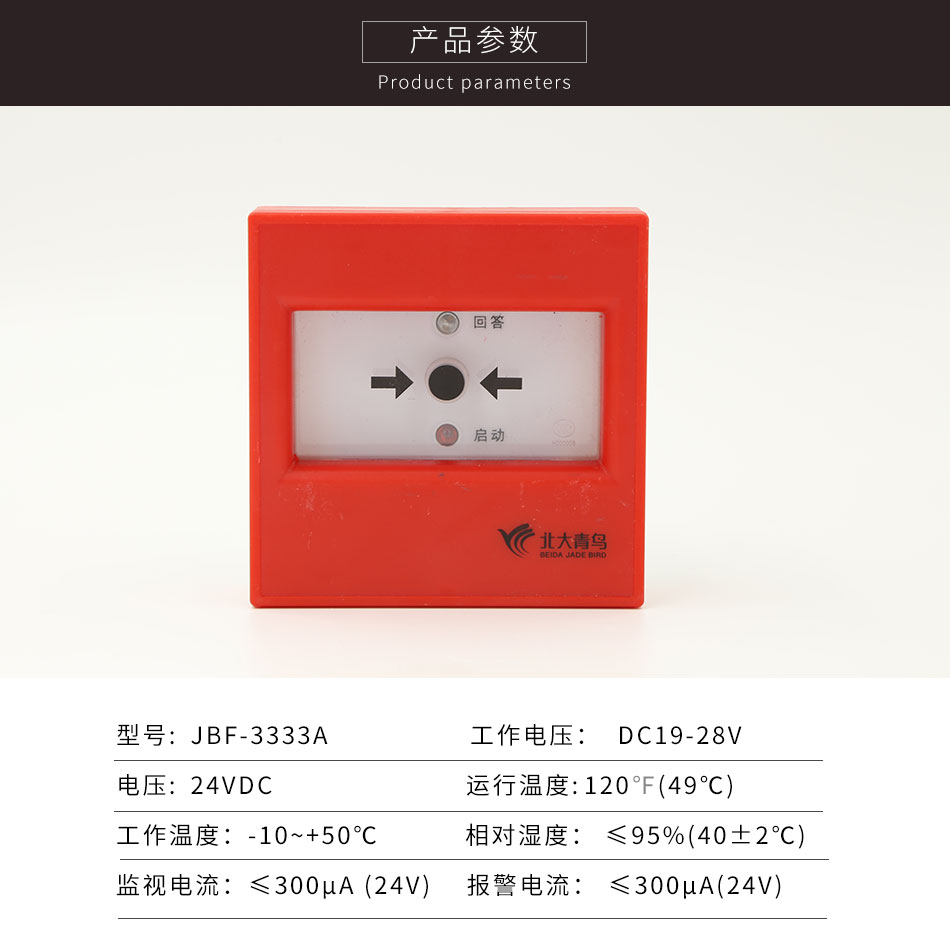

型号	JBF-3333A
工作电压	DC19-28V 控制器提供，调制型
工作温度	-10~+50℃
贮存温度	-20~+50℃
使用环境	室内型，具备防水溅功能
相对湿度	≤95%(40±2℃)
监视电流	≤300μA (24V)
报警电流	≤300μA  (24V)
编码方式	使用专用电子编码器
确认灯	监视状态时启动灯瞬时闪亮，报警状态时启动灯常亮(红色)，防水泵启动后回答灯常亮(绿色)。
外形尺寸	88.5mm 长×88.5mm 宽×52mm 高
线制	二总线，无极性
执行标准	GB16806—2006《消防联动控制系统》

三、JBF-3333A消火栓按钮结构特征、安装与布线

　　1、布线施工后，通过预埋盒或使用膨胀螺栓将底座固定在墙上，安装孔距为60mm。

　　2、探测总线采用ZR-RVS-2×1.5mm2双绞线。

　　3、具备防水功能，安装时必须通过螺钉紧固以达到防水效果。

　　4、安装之前用编码器对其写入相应地址码(1-200)。

　　说明：

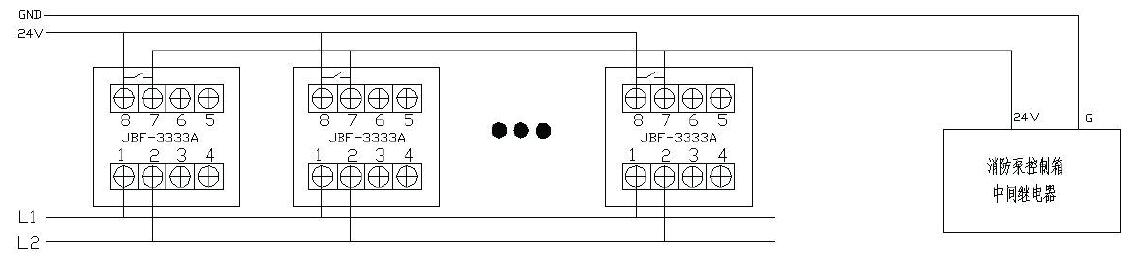

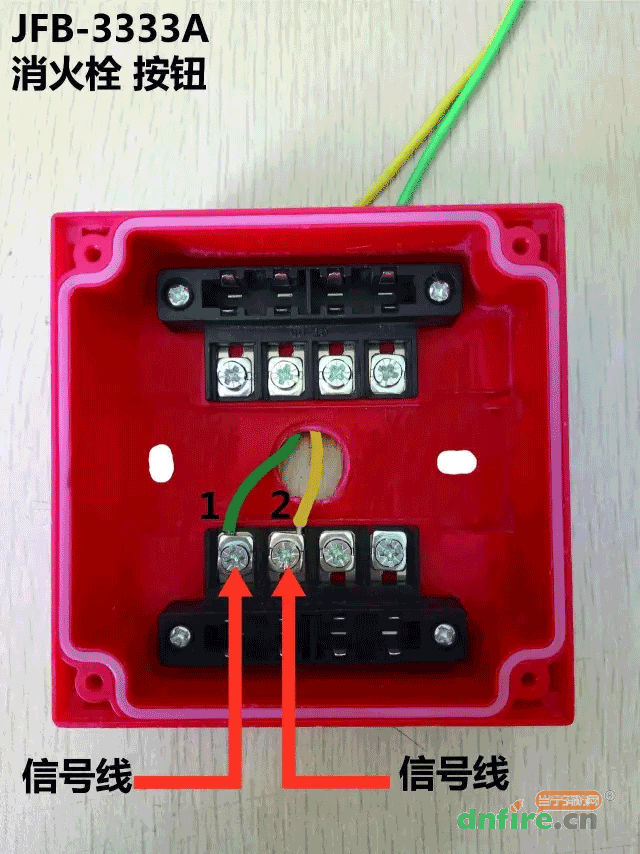

　　端子1和2分别接二总线L1和L2。

　　端子7、8正常时为常开触点，手动报警按钮按下时闭合。严禁端子7、8连接交流信号。

　　如现场需要消火栓按钮直接启泵则按上述示意图接线，如不需则端子7、8端不需接电源线。

　　使用注意事项：

　　通过电子编码器对JBF-3333A消火栓按钮编码，将其接入JBF-11S/SF系列火灾报警控制器（联动型）回路中。

　　在主机操作【自动登记】项后再进行手动登记，将其改为【消钮】类型。进入主机【安装设置】项子菜单第7项【专线故障检测设置】项，将所对应控制消火栓泵的专线回路【外部设备为消防泵】项设置为“1”。此状态下消火栓泵启动并应答后，报警主机自动发出命令点亮消火栓按钮回答灯。

　　特别注意：

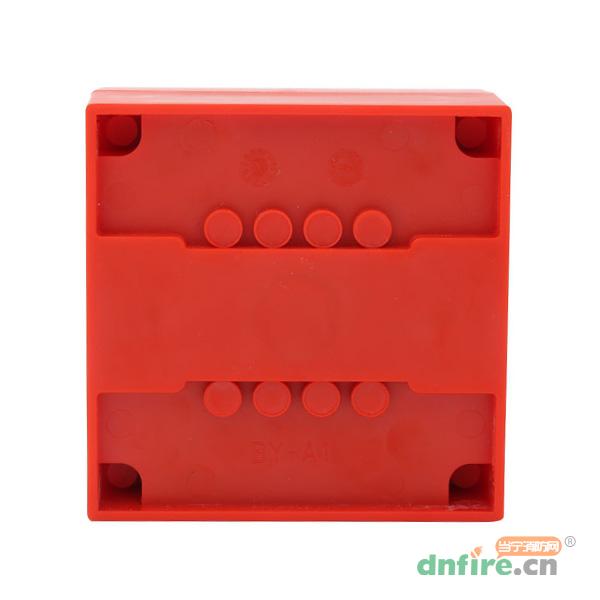

　　本消火栓按钮内置密封胶垫，具备防水溅功能，为保证本功能的可靠性，安装时请务必拧紧4颗紧固螺丝（包装盒内）将消火栓按钮主体与底座紧密结合。详见下图：

1、如您在购物过程中遇到配送、支付、售后、购买等问题，请您参照 http://www.dnfire.cn/article-39.html 或发送邮件至webmaster@dangning.cn，我司客服会为您妥善处理；
2、JTY-GM-GST9611点型光电感烟火灾探测器的产品问题，请您点击进入；
3、关于JTY-GM-GST9611点型光电感烟火灾探测器安装使用调试等问题，欢迎您来消防百事通的相关问题频道与网友讨论交流或咨询管理员；

当宁消防网提醒您在收到货物时要对货物的外包装进行检查，如果因运输过程中包装有破损、开裂、雨淋等问题，您可以拒绝签收！

服务承诺
当宁消防承诺：所售商品都是正品行货，我们将严格按照国家三包政策，针对所售品履行保修、换货和退货的义务。企业客户在提供《一般纳税人证书》、《营业执照》、《税务登记证》、《开户许可证》四类证件复印件后，可由当宁消防开具增值税发票。开好后，会以快递方式给您寄出。产品下单付款后，当宁消防物流部门会尽快发货，十五个工作日内将货物发出，特殊商品除外。我们还为您提供具有竞争力的商品价格和运费政策，请您放心购买！

注：因厂家会在没有任何提前通知的情况下更改产品包装、产地或者一些附件，本司不能确保客户收到的货物与当宁消防网图片、产地、附件说明完全一致。只能确保为原厂正货！并且保证与当时市场上同样产品一致。若当宁消防网没有及时更新，请大家谅解！

权利声明
当宁消防网上的所有商品信息、产品图片、购买评价等内容，是当宁消防网重要的经营资源，未经许可，禁止非法转载使用。

商品属性
[品牌]	北大青鸟
[型号]	JBF-3333A
[名称]	消火栓按钮
[工作电压]	DC19-28V 控制器提供，调制型
[工作电流]	≤300μA (24V)
[环境温度]	-10℃～+50℃
[环境湿度]	≤95%，不结露
[尺寸]	88.5mm 长×88.5mm 宽×52mm 高
[工作温度]	-20~+50℃
[动作电流]	≤300μA (24V)
[执行标准]	GB16806—2006《消防联动控制系统》

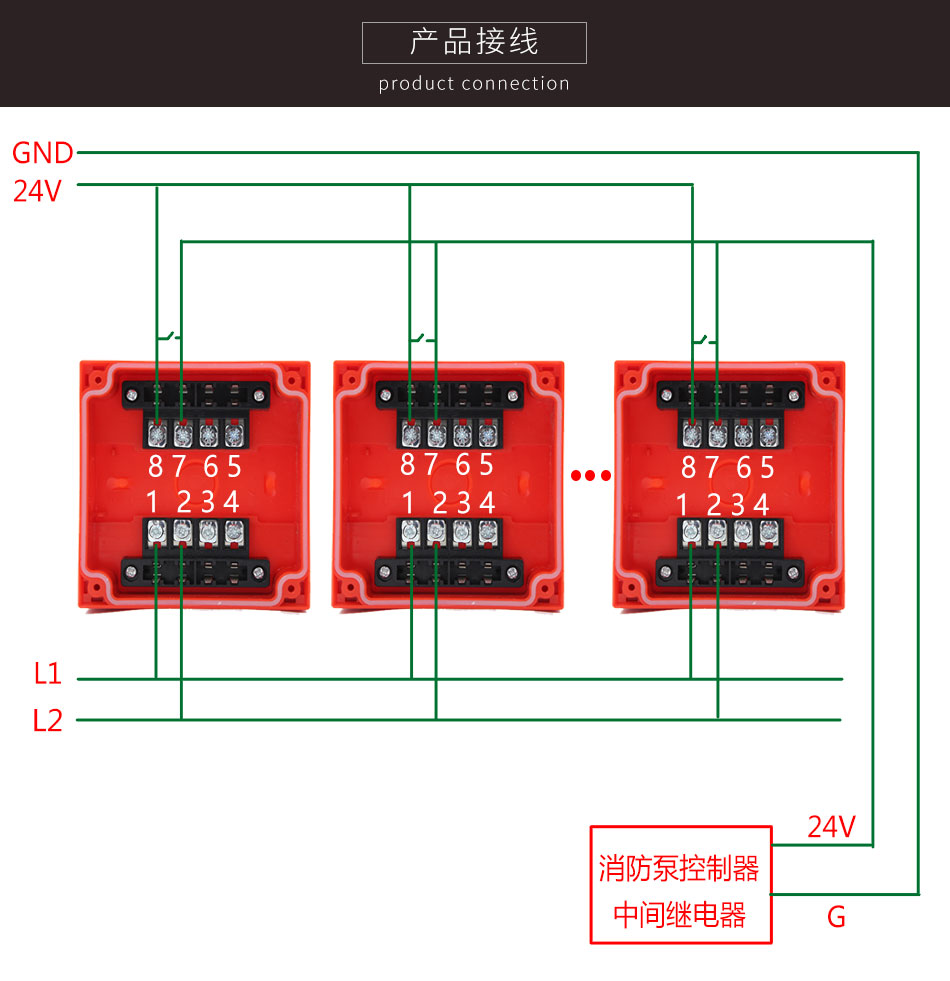

JBF-3333A消火栓按钮接线图

•
