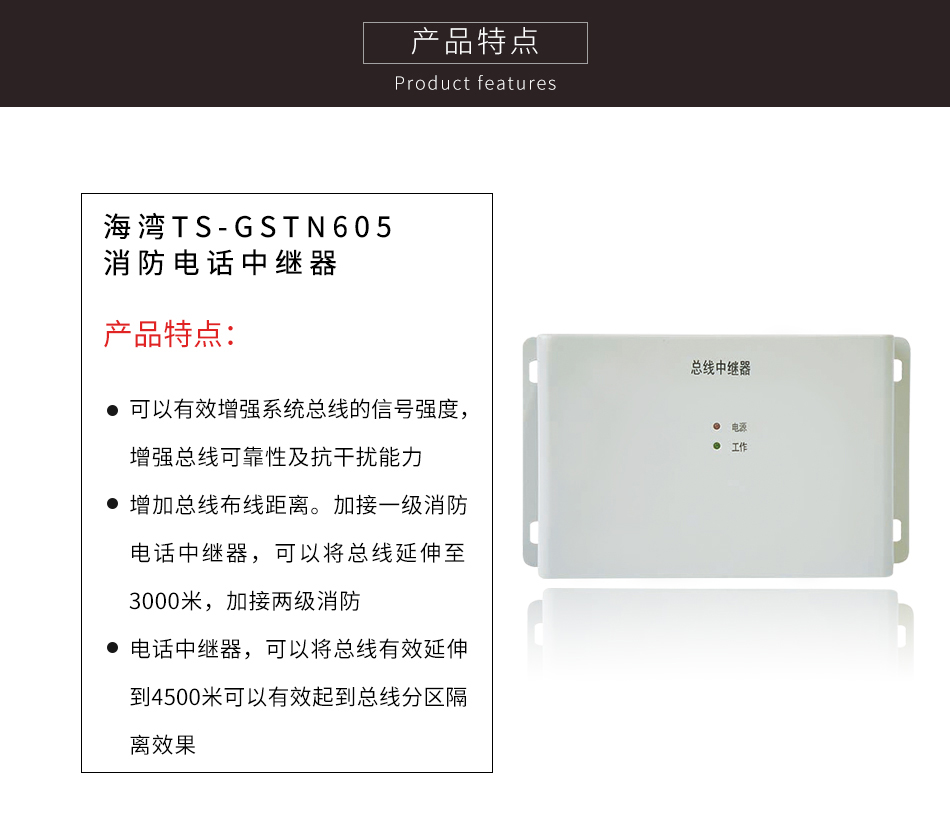

一、TS-GSTN605消防电话中继器特点

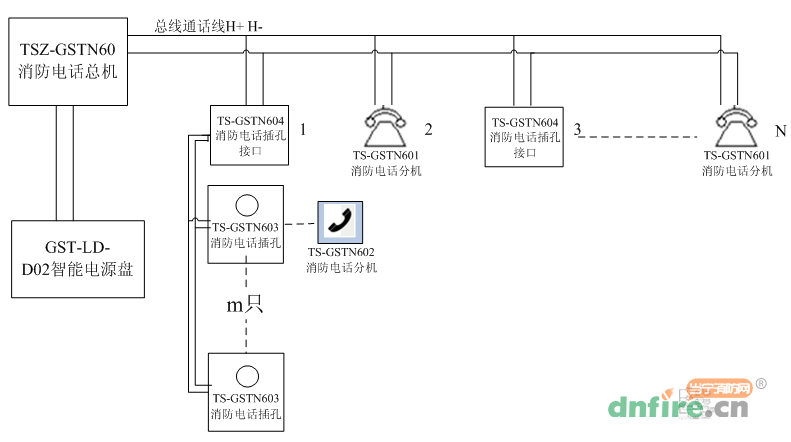

需要外接DC24V直流供电电源,两输入端HI+/HI-连接系统两总线,两输出端HO+/HO-连接
现场TS-GSTN601总线电话分机和TS-GSTN604消防电话插孔接口
可以有效增强系统总线的信号强度,增强总线可靠性及抗干扰能力
增加总线布线距离。加接一级消防电话中继器,可以将总线延伸至3000米,加接两级消防
电话中继器,可以将总线有效延伸到4500米

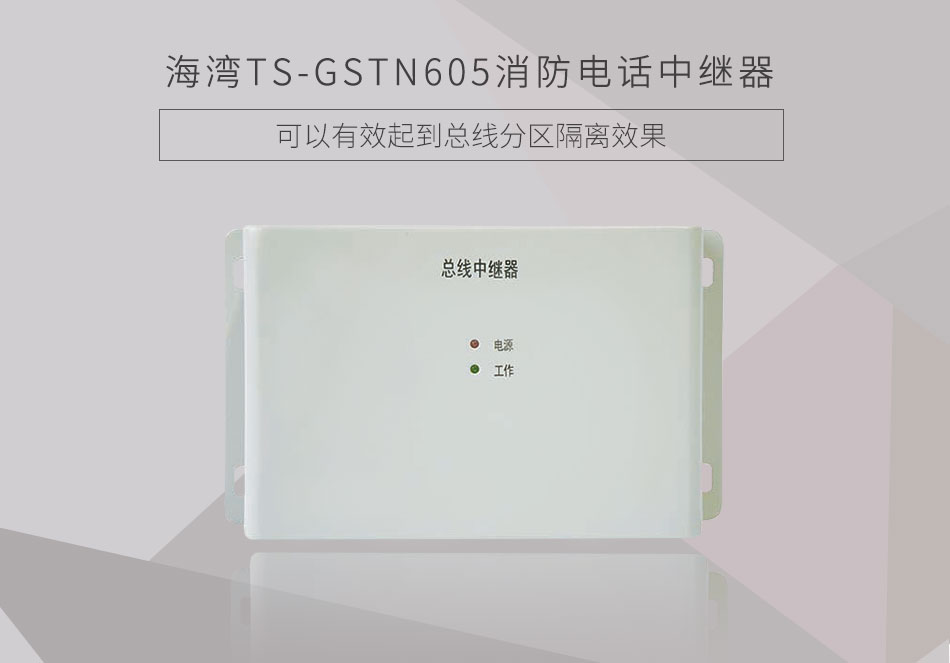

可以有效起到总线分区隔离效果
二、TS-GSTN605消防电话中继器主要技术指标
型号 |
TS-GSTN605 |
工作电压 |
DC23V~25V |
工作电流 |
<0.5A |
环境温度 |
-10~55℃ |
相对湿度 |
≤95% |

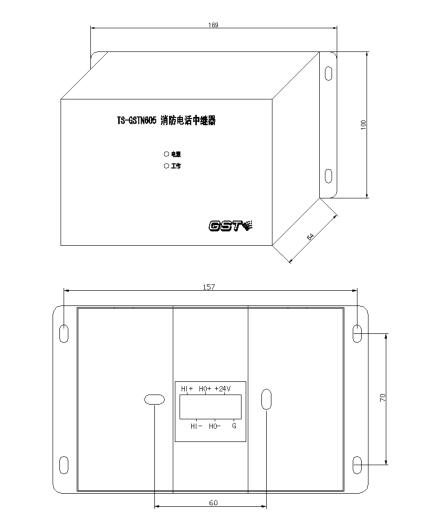

外形尺寸 |
169mm×100mm×54mm(宽×高×厚) |
定位孔尺寸 |
157mm×70mm |
重量 |
0.5kg |
三、TS-GSTN605消防电话中继器结构特征、布线安装
该产品共有6个接线端子:两个电源输入端子+24V/G,两个总线输入端子HI+HI-,两个总线输出端子HO+HO-。为了接线方便,6个接线端子是采用可插拔方式的。接好6根信号线后,将产品固定在墙上。产品固定于墙上的方法有两种,一种方法是利用产品四周的4个固定孔直接将产品紧固在墙上;第二种方法是将产品的后盖打开,利用后盖中间的两个固定将后盖紧固在墙孔预埋合上,然后再将产品固定于后盖上。安装本机的导线应选用截面积大于1.0平方毫米的双色双绞线。注意:红色为正,黑色为负。
四、TS-GSTN605消防电话中继器应用方法

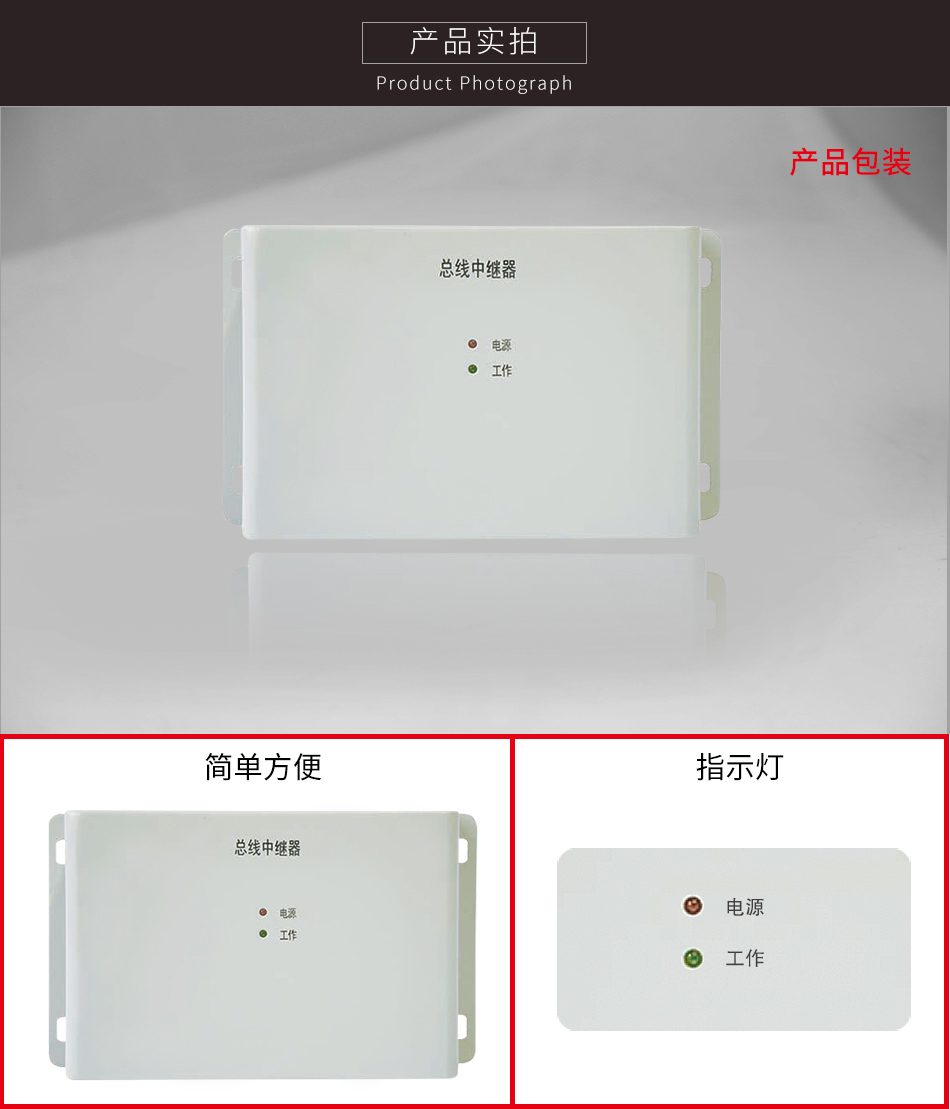

TS-GSTN605消防电话中继器在正确接线及正常供电后,便可正常工作,无需进行任何操作。只要+24V/G供电正常,则电源指示灯常亮。但工作指示灯只有在系统总线工作正常后才闪亮,如果电话总机关机,则消防电话中继器的工作指示灯不亮。
