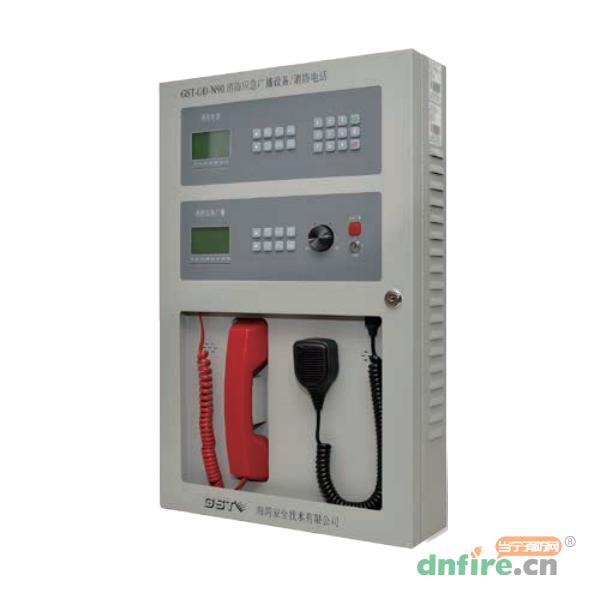

一、GST-GD-N90消防应急广播设备广播/消防电话概述

　　GST-GD-N90消防应急广播设备是消防应急广播系统的配套产品，它是在国家标准《GB16806-2006消防联动控制系统》指导下设计的，并完全满足该标准的要求。GST-GD-N90消防应急广播设备集音源和120W功率放大电路为一体，与广播终端设备一起组成消防应急广播系统，在消防控制器的控制下，共同完成消防联动控制。

　　GST-GD-N90消防电话为两总线消防专用通讯设备，由GST-GD-N90消防电话总机、TS-GSTN601消防电话分机、TS-GSTN602手提消防电话分机、TS-GSTN603消防电话插孔（或J-SAMGST9122B手动火灾报警按钮）、TS-GSTN604消防电话插孔接口、TS-GSTN605消防电话中继器、外供的DC24V电源共同构成。

二、GST-GD-N90消防应急广播设备广播/消防电话特点

　　广播部分：

　　应急广播、话筒、MP3、外线四种播音模式

　　话筒播音具备背景与应急两种播放方式

　　手动、自动两种工作模式

　　硬件锁设置权限保护，兼顾安全与便捷

　　内置存储芯片可以存储10个小时以上的话筒录音

　　可插FAT32分区格式SD卡，作为MP3放音的音源

　　壁挂式安装，配置灵活

　　可实现对电源主、备电状态的智能监控，确保使用的安全性与可靠性

　　可实时监测当前扬声器数量变化，并对线路短路、断路情况做报警提示

　　可以通过CAN与控制器进行通信

　　电话部分：

　　采用两总线控制。总机与电话分机及电话插孔之间采用两总线连接，使得系统布线达到最小化，工程施工简单。两根总线区分正负极性，最大传输距离达1500米；

　　系统容量大：在两总线上最多可监控99个TS-GSTN601消防电话分机（固定式）或TSGSTN604消防电话插孔接口；

　　系统自动巡检，及时检测出分机故障和线路故障；

　　系统总机采用液晶汉字图形显示：通过显示汉字菜单及汉字提示信息，可以直观的显示各项功能操作及通话呼叫状态，使用便利；

　　总机可以存储9小时以上的通话录音，及500条记录，能准确记录每部分机呼叫、通话发生的时间、类型及通话内容。

三、GST-GD-N90消防应急广播设备广播/消防电话参数

广播部分：

工作电压	交流 220V（85% - 110%范围内）
主电源工作电流	额定负载 ≤1.4A，空载 ≤130mA
失真度	<5%
信噪比	≥70dB
信号输出	120V 定压输出
环境温度	0℃ - 40℃
环境湿度	≤95%
通讯模式	CAN
外观尺寸	380mm×115mm×582.4mm(长×厚×高)

 电话部分：

电源	直流 24V±10%，总机最大工作电流约 0.5A
总线线路电阻	最大不超过 70 欧姆（包括导线电阻和连接点接触电阻）
总线容量	最多 99 个编码地址（由编码开关按二进制方式设置）
总线长度	最大 1500 米
分机耗电	监视电流＜1mA；通话电流＜30mA
话音频率范围	300～3400Hz
话音传输损耗	＜5dB
工作环境	环境温度：0～40℃；相对湿度：≤ 95%



四、GST-GD-N90消防应急广播设备广播/消防电话配置

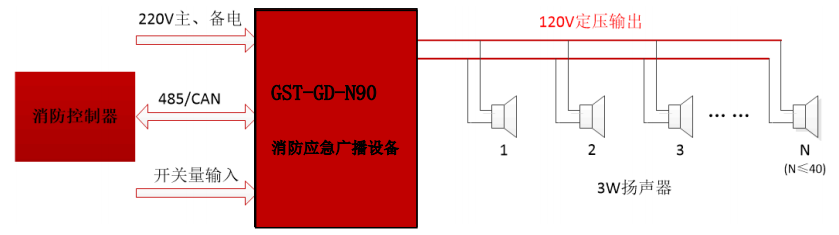

　　GST-GD-N90消防应急广播系统主要由以下设备组成：

　　GST200或GST500或GSTN1500火灾报警控制器/消防联动控制器

　　GST-GD-N902-01广播控制器

　　HY6202BG-03功率放大器

　　BG5-2A、XD5-4C、WY-XD5-5、HY6257、HY6253、HY6251型扬声器

　　GST-GD-N90消防电话系统主要由以下设备组成：

　　GST-GD-N90消防电话总机

　　TS-GSTN601消防电话分机

　　TS-GSTN602手提消防电话分机

　　TS-GSTN603消防电话插孔（或J-SAMGST9122B手动火灾报警按钮）

　　TS-GSTN604消防电话插孔接口

　　TS-GSTN605消防电话中继器

　　外供的DC24V电源

五、GST-GD-N90消防应急广播设备/消防电话系统容量

　　广播部分：

　　BG5-2A、XD5-4C、WY-XD5-5、HY6257、HY6253、HY6251型扬声器额定功率为3W；

　　HY6202BG-03功率放大器额定输出功率120W

　　电话部分：

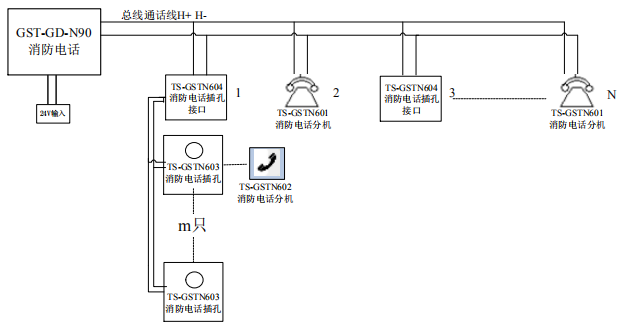

　　每台GST-GD-N90消防电话总机具有99个编码地址，编码设备包括：TS-GSTN601型消防电话分机，TS-GSTN604型消防电话插孔接口；

　　每个TS-GSTN604型消防电话插孔接口可以并接多个TS-GSTN603型消防电话插孔；

　　在TS-GSTN60消防电话系统中最多可以串联接入2个TS-GSTN605型消防电话中继器，并联接入TS-GSTN605型消防电话中继器的数量不受限制。

六、GST-GD-N90消防应急广播设备/消防电话结构特征、安装及布线

　　广播部分：

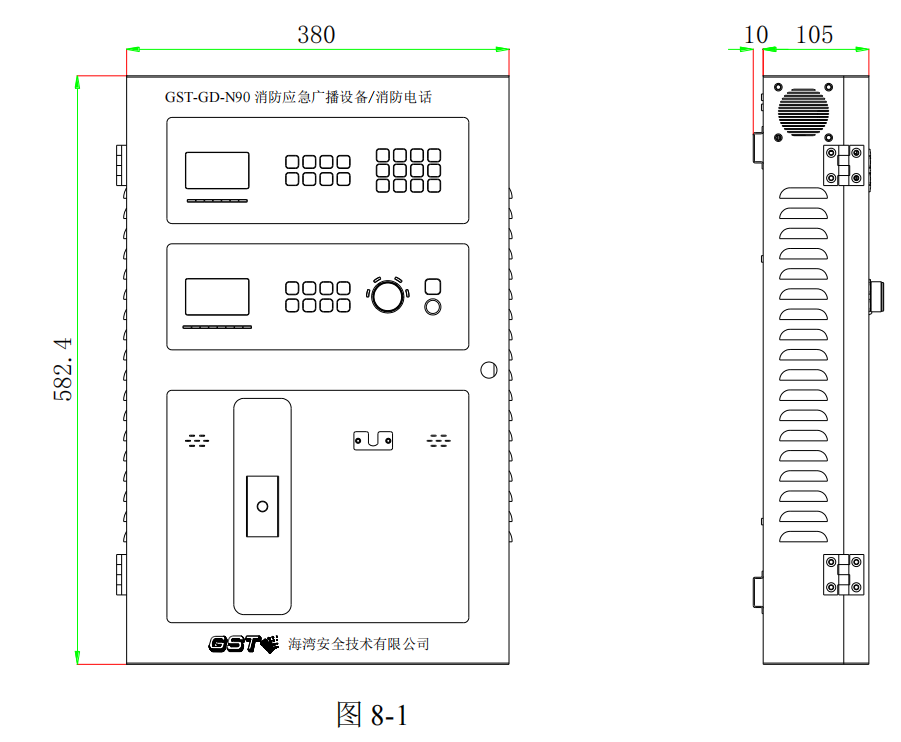

　　GST-GD-N90消防应急广播设备外形及结构示意图如图8-1。总机面板由话筒、点阵式LCD屏幕、状态指示灯、音量调节旋钮、权限锁和按键组成。

　　其中：

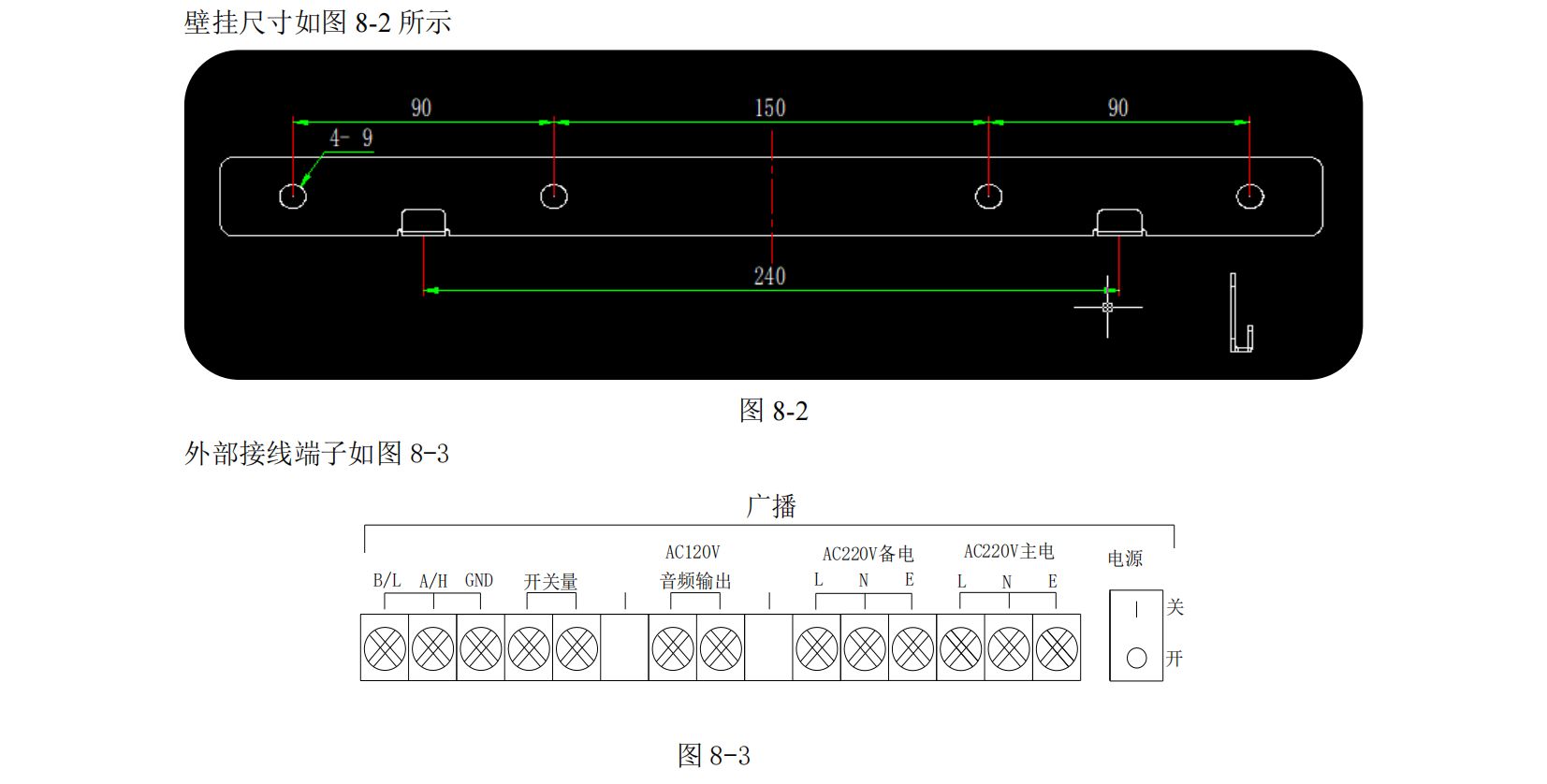

　　B/L A/H：CAN通讯接口；

　　开关量：开关量信号输入（即短路信号输入，请勿输入电源信号）；

　　AC120V：音频AC120V定压输出；

　　AC220V备电：备电AC220V输入；

　　AC220V主电：主电AC220V输入；

　　电源开关：开关连接线上接有3A保险管；

　　布线要求：

　　1.接线端子接线均剥开1cm，挂锡后接入；

　　2.设备的消防控制线与广播线应分开敷设，以免造成干扰；

　　3.电源线和广播线采用RVS2×1.5mm2以上。



　　

　　其中：

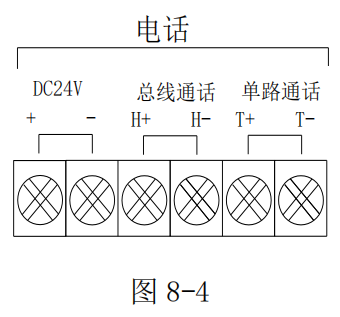

　　DC24V为电话供电输入端子。“总线通话H+H-”连接总线分机和插孔接口或消防电话中继器，接线时分正负极性，接反不能正常工作，但不会损坏总线部件。“输入DC24V和机壳E”连接外部直流电源和AC220V保护地。

　　“单路通话+-”上，如果没有接任何插孔，一定要在两端接一个51K电阻，否则总机就一直报“单路通话断开”故障。

　　消防电话系统中，线路传输的话音信号是小幅度的模拟信号，极易受到空间辐射、报警系统、广播系统等信号干扰，所以现场布线时，电话系统的穿线管道应独立敷设，不要同报警系统、广播系统等线路同管穿线，以保证清晰的话音质量。

　　布线要求：

　　系统布线采用的导线宜选用截面积不小于1.0mm2的屏蔽双色双绞线。从电话总机至最远端的分机，线长不要超过1500米；线路电阻（包括导线电阻和连接点接触电阻）最大不超过70欧姆。接线时，屏蔽层导线应连接到总机输出端子的“机壳接地”端。

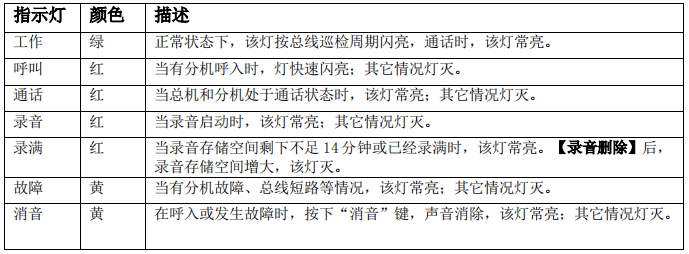

　　消防电话面板指示灯说明：

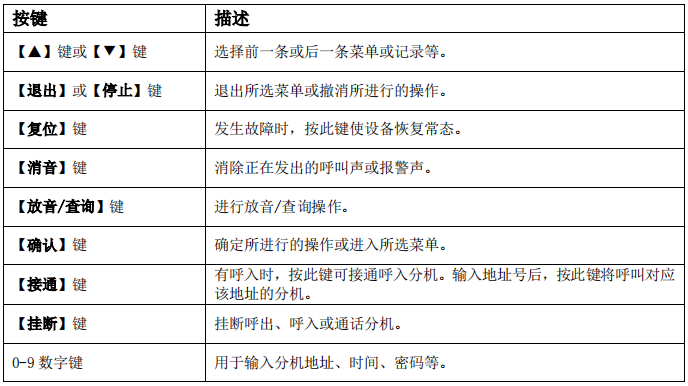

　　消防电话面板按键说明：

1、如您在购物过程中遇到配送、支付、售后、购买等问题，请您参照 http://www.dnfire.cn/article-39.html 或发送邮件至webmaster@dangning.cn，我司客服会为您妥善处理；
2、JTY-GM-GST9611点型光电感烟火灾探测器的产品问题，请您点击进入；
3、关于JTY-GM-GST9611点型光电感烟火灾探测器安装使用调试等问题，欢迎您来消防百事通的相关问题频道与网友讨论交流或咨询管理员；

当宁消防网提醒您在收到货物时要对货物的外包装进行检查，如果因运输过程中包装有破损、开裂、雨淋等问题，您可以拒绝签收！

服务承诺
当宁消防承诺：所售商品都是正品行货，我们将严格按照国家三包政策，针对所售品履行保修、换货和退货的义务。企业客户在提供《一般纳税人证书》、《营业执照》、《税务登记证》、《开户许可证》四类证件复印件后，可由当宁消防开具增值税发票。开好后，会以快递方式给您寄出。产品下单付款后，当宁消防物流部门会尽快发货，十五个工作日内将货物发出，特殊商品除外。我们还为您提供具有竞争力的商品价格和运费政策，请您放心购买！

注：因厂家会在没有任何提前通知的情况下更改产品包装、产地或者一些附件，本司不能确保客户收到的货物与当宁消防网图片、产地、附件说明完全一致。只能确保为原厂正货！并且保证与当时市场上同样产品一致。若当宁消防网没有及时更新，请大家谅解！

权利声明
当宁消防网上的所有商品信息、产品图片、购买评价等内容，是当宁消防网重要的经营资源，未经许可，禁止非法转载使用。

商品属性
[品牌]	海湾（GST）
[型号]	GST-GD-N90
[名称]	广播电话系统一体机
[使用类别]	通用
[安装方式]	壁挂
