一、XA-YKS4130A消火栓按钮简介

　　XA-YKS4130A编码消火栓按钮是一种手动启动消防泵的二总线器件。内嵌单片机，其具有功耗低、抗干扰性强、可靠性高的特点，总线入口端设有干扰吸收电路，提高了抗电磁、电网干扰的能力。与系统二总线采用无极性连接，以周期脉冲数字化电流方式传输信号。线路板表面贴装（SMT）工艺制造，并经过三防处理。

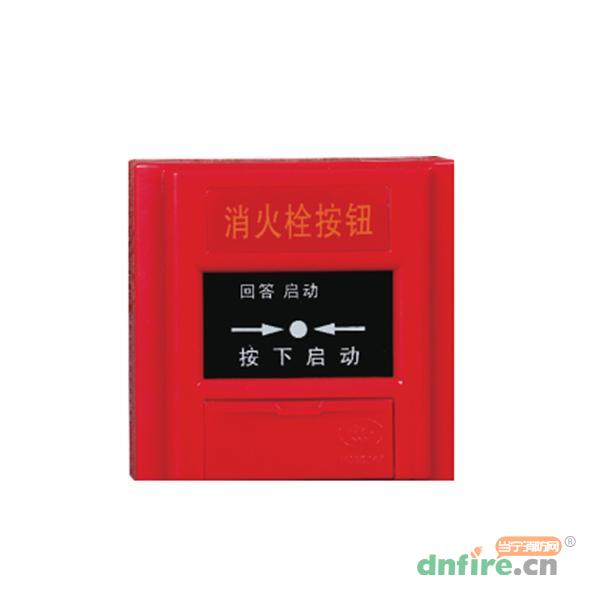

　　外壳颜色为红色，薄式结构，美观大方。它由按钮底座和按钮两部分组成，插装式连接，方便了工程的安装和使用。它通常安装在消火栓箱内或附近的墙壁。

　　正常情况下，面板上的绿灯闪亮，当确认现场发生火警时，需要启动消防泵时，按下面板开关，产生火警信号，启动红色指示灯点亮，同时在火灾报警控制器中显示出具体报警部位。按下面板的同时启动消防泵，实施灭火功能，同时消防泵启动后的反馈信号传送到消火栓按钮，点亮绿色回答指示灯（本指示灯也可以通过火灾报警控制器上的编程来点亮），可重复使用。

二、XA-YKS4130A消火栓按钮技术参数

型号	XA-YKS4130A
工作电压	18-24V脉冲
工作电流	静态电流≤300μΑ火警电流1.5mA-3mA
工作确认灯	红灯闪亮
启动确认灯	红灯常亮
回答指示灯	绿灯闪亮
外部供电	DC24V或DC12V
输出触点容量	DC30V0.5A
工作环境	温度-10℃～+55℃；相对湿度≤92%（40℃）
线制	二总线无极性
外形尺寸	86mm×86mm×43mm
编码方式	电子编码
编码范围	1～254

三、XA-YKS4130A消火栓按钮安装与布线

　　布线：尽可能加粗导线的线径，避免线路上信号的衰减，信号衰减大易造成工作不稳定。通常系统二总线选RVS-2×1.5mm2铜芯导线，控制线BV-2×1.0mm2铜芯导线，穿金属管或阻燃管敷设。保证线路的绝缘性、可靠性、防潮性，尤其注意导线的接头部分的连接，一般为焊接，并作好防潮处理。布线避免与强电线路混穿。

　　安装：消防按钮一般是安装在消火栓箱中，将消火栓按钮的底座用螺丝固定在消火栓箱中，然后将安装线接入按钮底座相应的接线端子上，拧紧螺丝保证接线的牢固性，再把编好地址的消防按钮插入底座中。

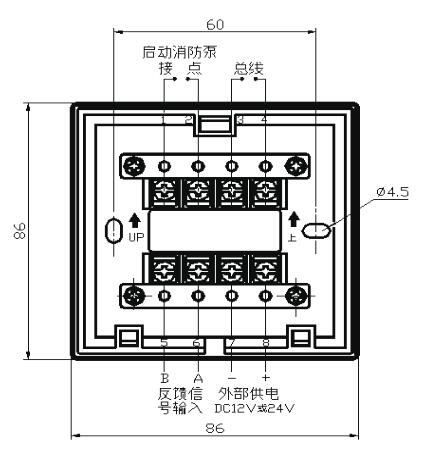

四、XA-YKS4130A消火栓按钮尺寸图及接线图

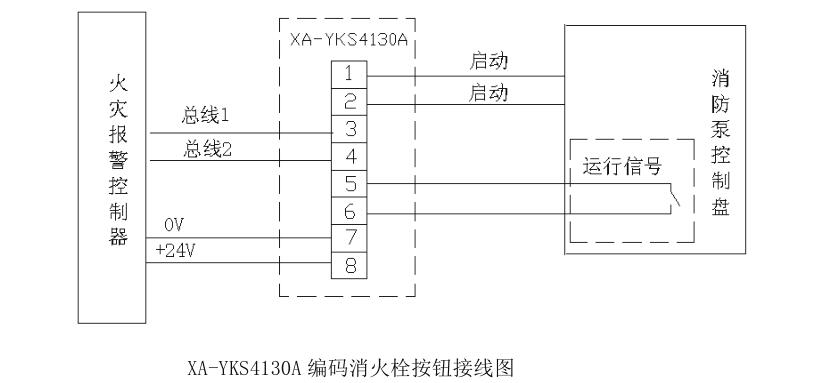

　　此系统连线原理图为消火栓按钮的一般接法。火灾报警控制器到消火栓按钮四根线，消火栓按钮到消防泵四根线。消火栓按钮为消防泵控制柜提供无源直流触点，消防泵控制柜给XA-YKS4130消火栓按钮提供的反馈信号为无源触点。

　　此系统连线原理图是在消火栓按钮无24V供电电源的情况下与消防泵控制箱的连接示意图。火灾报警控制器到消火栓按钮两根线，消火栓按钮到消防泵控制柜四条线，但要求消防泵控制盘本身有24V电源。

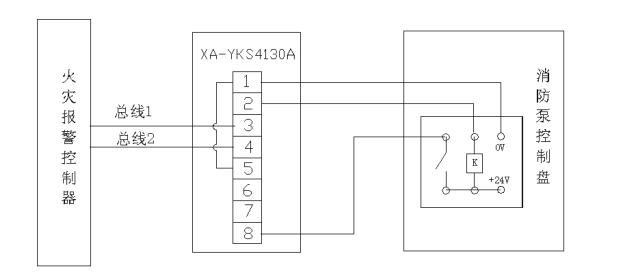

　　此系统连线示意图是消火栓按钮到消防泵控制柜三条线，火灾报警控制器到消火栓按钮两条线。但要求消防泵控制柜内必须要有24V电源。

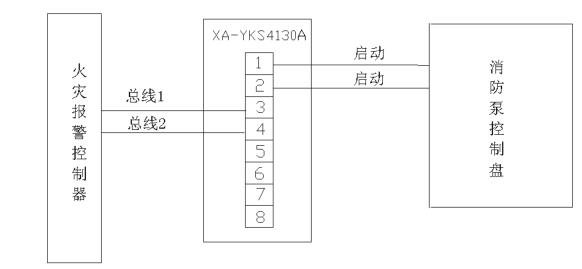

　　此系统连线示意图是消火栓按钮到消防泵控制柜两条线，火灾报警控制器到消火栓按钮两条线。但只能为消防　泵控制柜提供一组无源触点的启泵信号，不能直接接收消防泵控制柜的反馈信号，但可以通过在火灾报警控制器上　的逻辑编程，在火灾报警控制器接收到消防泵的反馈信号后，通过报警器点亮消火栓按钮的反馈指示灯。
