友情提醒：JTY-GM-LA1550A已停产，其替代产品有JTY-GM-TX3100A、JTY-GM-TX3100点型光电感烟火灾探测器。

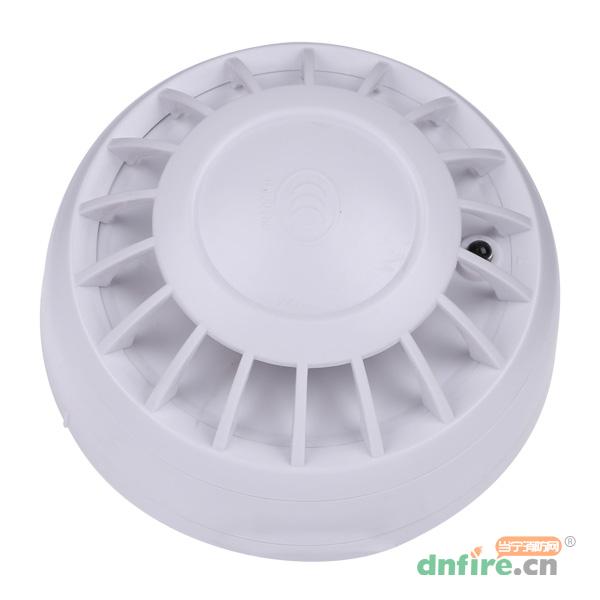

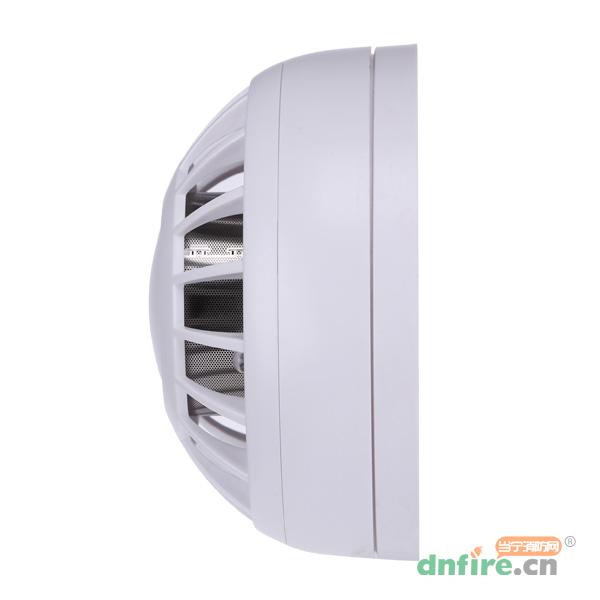

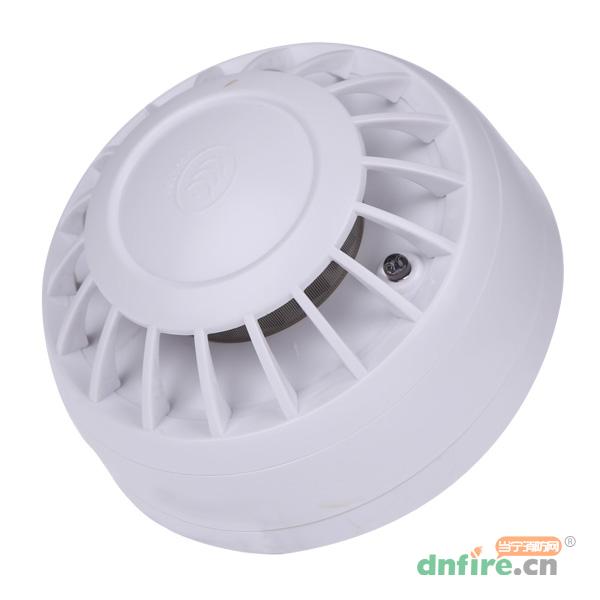

一、JTY-GM-LA1550A点型光电感烟火灾探测器概述

　　JTY-GM-LA1550A型点型光电感烟火灾探测器（以下简称感烟探测器）。本产品采用性能卓越的单片机(MCU)，通过单片机内部固化的运算程序来完成对外界环境参数变化的补偿和火警判断。本产品适用于宾馆、饭店、机房、银行、商场、仓库、博物馆、图书馆、办公楼以及空气湿度大等环境恶劣的场所。此外，对火灾发生时有黑烟产生的场所也非常适用。

二、JTY-GM-LA1550A点型光电感烟火灾探测器特点

　　(1) 自动补偿功能，对于一定程度上因为外部环境（温度、湿度、灰尘、静电等）因素的变化而引起的性能漂移，可自动进行补偿，提高了感烟探测器的可靠性
(2) 感烟探测器可准确判断24小时内发生的慢性火灾
(3) 内置产品的ID码，使每只探测器拥有自己的身份证号码共12位；
通过控制器可进行查询,ID码各位的解释如下:

　　产品类型代码:1为感烟探测器，2为感温探测器，3为输出控制模块，4为输入模块，5为手动报警按钮,6为消火栓报警按钮，7为声光警报器。
(4) 智能判断，清洗预报功能
(5) 采用软硬件滤波，提高了感烟探测器的抗干扰能力
(6) 二总线制，无极性
(7) 具有电子编码、遥控编码两种先进的编码技术，提高了编码的灵活性
(8) 具有两种响应模式（通常称其为算法）
模式1：快速响应模式，在此模式下，当连续3次以上检测到烟的浓度超过报警门限值时，立即报警，此模式适用于系统调试安装阶段或者是测试阶段
模式2：智能响应模式，有利于准确判断火灾报警信号，减少误报警，（出厂默认为智能模式）
(9) PCB板全密封防护工艺

三、JTY-GM-LA1550A技术参数

型号	JTY-GM-LA1550A
工作电压	总线15-28V脉冲电压
工作电流	总线静态电流：≤0.5mA 总线报警电流：≤3.00mA
总线待遥控编码电流	1.1mA～1.5mA
红外遥控编码接收角度	≤30°
线制	二总线(无极性)
编码方式	电子编码和先进的遥控编码
感烟探测器的状态指示	正常监视状态：LED灯周期性地闪亮 火警状态 ：LED灯常亮 故障状态：LED灯常灭或无规律闪亮
使用环境	温度-10℃～50℃ 相对湿度≤95%RH，不凝露
颜色	白色
重量	120g
执行标准	GB 4715-2005

四、JTY-GM-LA1550A结构特征与工作原理

　　(1) 感烟探测器的外形尺寸及安装尺寸示意图如图1、图2所示

　　(2) 工作原理
本产品主要采用红外散射原理来探测火灾。一对管（红外发射、接收二极管）安装在黑体中，在无烟环境下，红外接收管几乎接收不到信号，当火灾发生时，会有烟雾进入迷宫，由于烟雾对光线的散射作用，使红外接收管接收到一个较弱的信号，放大电路对该信号进行200—400倍的放大，触发电路对放大后的信号进行阈值判别，若达到报警门限，则通过回码电路将报警信息传给控制器，实现报警。

五、JTY-GM-LA1550A安装与布线

　　警告：安装感烟探测器之前，请切断回路的电源并确认全部底座已安装牢靠。
(1) 安装方法
感烟探测器安装示意图如图3所示

图3 JTY-GM-LA1550安装示意图

　　预埋盒可采用86H50型标准预埋盒；安装时将感烟探测器底部Z型片对正底座顺时针旋转，即可将感烟探测器安装在底座上。
(2) 布线要求：总线(BUS)采用RVS-2×1.0 mm2或1.5 mm2线；穿金属管（线槽）或阻燃PVC管敷设。
(3) 接线说明
接线方式如图4所示

图4 JTY-GM-LA1550接线方式示意图



了解更多点型光电感烟火灾探测器 价格热线:400-928-6119

1、如您在购物过程中遇到配送、支付、售后、购买等问题，请您参照 http://www.dnfire.cn/article-39.html 或发送邮件至webmaster@dangning.cn，我司客服会为您妥善处理；
2、JTY-GM-GST9611点型光电感烟火灾探测器的产品问题，请您点击进入；
3、关于JTY-GM-GST9611点型光电感烟火灾探测器安装使用调试等问题，欢迎您来消防百事通的相关问题频道与网友讨论交流或咨询管理员；

当宁消防网提醒您在收到货物时要对货物的外包装进行检查，如果因运输过程中包装有破损、开裂、雨淋等问题，您可以拒绝签收！

服务承诺
当宁消防承诺：所售商品都是正品行货，我们将严格按照国家三包政策，针对所售品履行保修、换货和退货的义务。企业客户在提供《一般纳税人证书》、《营业执照》、《税务登记证》、《开户许可证》四类证件复印件后，可由当宁消防开具增值税发票。开好后，会以快递方式给您寄出。产品下单付款后，当宁消防物流部门会尽快发货，十五个工作日内将货物发出，特殊商品除外。我们还为您提供具有竞争力的商品价格和运费政策，请您放心购买！

注：因厂家会在没有任何提前通知的情况下更改产品包装、产地或者一些附件，本司不能确保客户收到的货物与当宁消防网图片、产地、附件说明完全一致。只能确保为原厂正货！并且保证与当时市场上同样产品一致。若当宁消防网没有及时更新，请大家谅解！

权利声明
当宁消防网上的所有商品信息、产品图片、购买评价等内容，是当宁消防网重要的经营资源，未经许可，禁止非法转载使用。

商品属性
[品牌]	泰和安
[型号]	JTY-GM-LA1550A
[名称]	点型光电感烟火灾探测器
[工作电源]	总线15-28V脉冲电压
[环境温度]	-10℃～+55℃
[环境湿度]	≤95%，不结露
[尺寸]	直径：101.5mm，高：46mm(尺寸含底座)
[重量]	120g
[使用类别]	通用
[安装方式]	点型探测器
[编码方式]	编码
[类别]	感烟探测器
[别名]	JTY-GM-LA1550A烟感探测器
