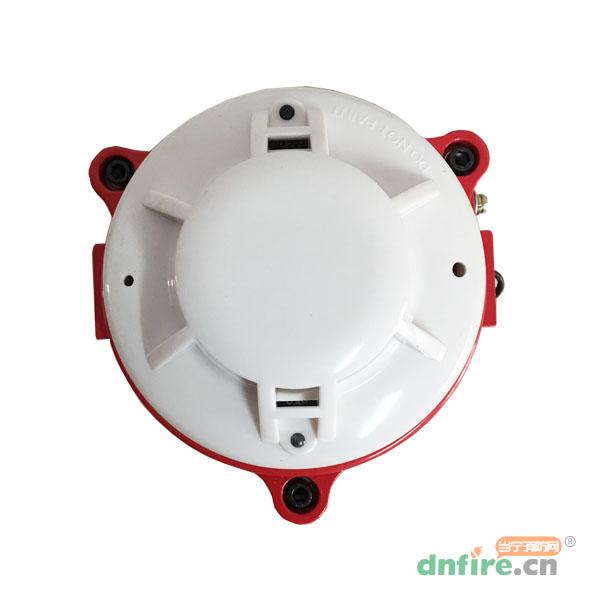

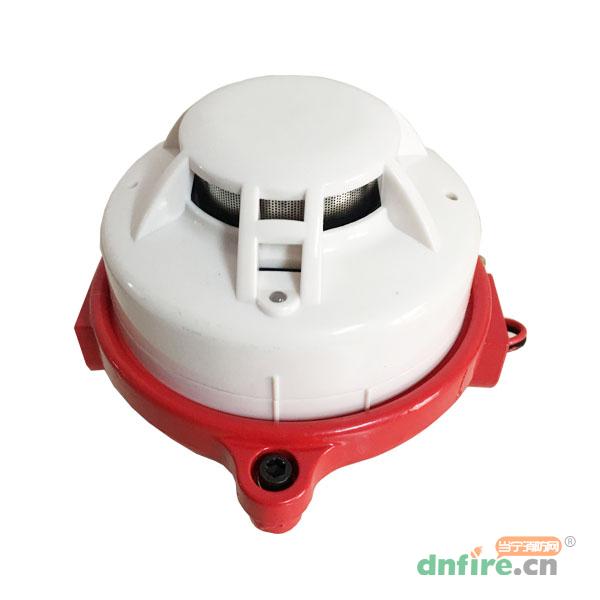

一、JTYB-GD-PA1211型防爆点型光电感烟火灾探测器概述

　　JTYB-GD-PA1211为点型光电感烟防爆火灾非编码探测器，该探测器采用本质安全和隔爆复合的防爆设计方式，探测器的隔爆腔内设有防爆安全栅，因此工程中探测器无须与其它防爆设施配合使用，可以通过探测器内部的安全栅直接与PA1000系列火灾报警控制器配套使用。该探测器为N+1线制，可以并接级联使用，在PA1000系统中每个回路可并联N个探测器。探测器内部设有微处理器单元，采用智能探测算法实现对火灾的探测和报警，火灾探测报警准确可靠。探测器结构设计合理，造型美观，有效抵御灰尘污染和潮湿空气影响。探测器采用表面喷塑生产工艺。本产品符合GB3836.1-2000《爆炸性环境用防爆电气设备通用要求》及GB3836.2—2000《爆炸性环境用防爆电气设备隔爆型“d”》标准，防爆等级达到IICT6，适用于石油化工，油库等易燃易爆场所火灾的探测报警，并经国家指定的检验单位检验合格，取得了防爆合格证书。

二、JTYB-GD-PA1211型防爆点型光电感烟火灾探测器参数

防爆标志	ExibIICT6	安全栅保护电压/电流	DC27V/ 100mA
温度范围	—10℃～50℃	监视电流	5mA(有终端电阻)<0.1mA(无终端电阻)
湿度范围	小于95％	报警电流	25mA（瞬时）
大气压力	80～110Kpa	外型尺寸	155×122×110mm
线　　制	N+1线制，有极性	安装尺寸	95mm
工作电压	DC24V	重　　量	0.92Kg

三、JTYB-GD-PA1211型防爆点型光电感烟火灾探测器安装与布线

　　

　　◆安装：

　　1.根据现场情况用M6膨胀螺钉或M6螺钉通过探测器安装口将探测器防爆外壳向上固定在顶棚或缆槽、管架上。

　　2.钢管布线：防爆进线口为M22×1.5螺纹，探测总线宜采用电缆外径6～8mm，截面积≥1.5mm²的电缆，用镀锌管或BNG15×700防爆挠管连接。

　　3.电缆布线：连接电缆外径为6～8mm，截面积≥1.5mm²橡塑电缆，电缆进线口用防爆封口螺帽锁紧。

　　◆探测器的布线：

　　1.本系统总线回路采用N+1线制，公共线为+24V线。卸下红色塑料护罩，按逆时针旋转探测器卸下。

　　2.松开探测器的两个“+”字螺丝和叁个内六角螺钉，打开探测器的接线腔，按现场工作要求采用接线方式。

　　（1）电流输出型

　　（2）无源触点输出型

　　（3）底电平输出型

　　（4）高电平输出型

　　3．接线时两根探测总线有极性的分别压接在防爆腔内安全栅线路板的接线端子上.。输出由接线端子引出，接下个安全栅，安全栅至探测器的接线在出厂时已接好，安装时应注意不要将连线弄断。连线接好后，将探测器的防爆上盖上好，防爆面紧固螺钉应均匀拧紧，注意防爆面不要夹杂导线或其它异物。

　　◆开通调试

　　在确保线路连接准确无误的情况下方可上电开通调试，开通调试可按下列步骤进行：

　　1.开通前先检查探测器终端电阻设置拨号码为“ON”(出厂设置)。

　　2.对控制器上电，进行登记操作(详见控制器使用说明书)，核查登记记录，通电监视状态下，正常时可看到确认灯微亮，报警时确认灯闪亮，闪亮周期约为3秒左右。报警时确认灯高亮自锁。无误后即可进行报警模拟试验。

　　注：(1)探测器若未登记，则不能报故障和火警。

　　 (2)登记结果断电保持，不受掉电影响。

　   ●终端电阻设置：终端探测器拨码设置为ON;非终端探测器拨码设置为OFF

　   ●级联的探测器任何一只被摘掉，控制器都将报故障。

四、JTYB-GD-PA1211型防爆点型光电感烟火灾探测器注意事项

　　1、严禁在易燃易爆场所带电拆卸。

　　2、安装时不要损伤防爆面，并保持其清洁。防爆面紧固螺钉应均匀拧紧，注意防爆面不要夹杂导线或其它异物。

　　3、探测总线应与强电磁场导体分开敷设，如无法避开，探测总线电缆应采用带屏蔽线的铠装电缆，并确保屏蔽线接地良好。

　　4、长期使用要定期检测探测器的性能是否良好，如失效或损坏时要由专业人员进行维修。
