一.GP6000气体报警控制器概述
该产品为引进PLC技术生产的更新换代产品，为模块化气体探测控制系统，由多种不同功能的单元模块构成，有GP6DU1有集控功能的二路4-20mA通道模块、GP6DU2二路4-20mA通道模块、GP6CU控制模块。GP6000系统的简单化设计和配置方式，保证设计院、最终用户及工程服务商方便的进行系统设计、配置及调试运行。该系统完全符合国家消防标准要求，同时取得了消防产品型式认可证书。GP6000系统全方位支持多种探测器，包括可燃气体探测器、有毒气体探测器、火焰探测器、温度探测器及一些状态开关。无论是三线4-20mA仪表还是二线4-20mA仪表、支持HART协议仪表等都可接入GP6000系统。GP6000气体探测报警系统满足与上一级DCS系统、第三方SCADA系统通讯的不同通讯接口要求。为实现外部通讯链接，GP6000系统提供支持ModbusRTU协议的标准RS-485串行通讯接口。
二.GP6000气体报警控制器功能特点
每个单元独立工作，OLED中文显示，极高的探测可靠性
模块化设计，导轨安装，配置灵活，可组成2路-2万路的不同容量系统
模块可分布式设计，模块内部采用CAN总线连接
可以与多种可燃气体/毒性气体/氧气探测器、火焰探测器任意配置使用
内置32位计算机，带自检功能，每路有带时间的历史记录储存
每个通道独立显示、控制，有密码保护，并可联网使用
每个探测控制单元都有二级浓度报警继电器输出
可软件控制输出继电器的控制逻辑，可组合报警输出
显示为中文，也可选英文，有声光显示，可显示气体种类及浓度
测量单位可选：%LEL、%V/V、ppm、mg/m3
有总报警及总故障继电器输出、串行通讯输出
有电源管理及充电功能，可配接备用电池，交流故障时自动切换
根据用户需要，可制定通讯协议进行数字通讯
三.GP6000气体报警控制器构成系统的各单元
GP6DU1有集控功能的二路4-20mA探测单元
带有集中控制管理功能的二路探测单元，最多可以通过内部CAN网络管理64个GP6DU2二路探测模块，组成单机或单柜的气体报警系统。每个单元有总的报警指示，总故障指示，同时也有相对应的总报警继电器输出和总故障继电器输出。该单元在具有集控管理功能的同时，还可以配接二路4-20mA探测器的输入，并有二路4-20mA电流输出，方便把电流信号送到其它需要的设备。每路探测器的输入还有二组报警继电器输出，用于控制，支持可编程输出。每个单元还有提供支持ModbusRTU协议的标准RS-485串行通讯接口。
GP6DU2二路4-20mA探测单元
不带集控功能，可以配接二路4-20mA探测器的输入，并有二路4-20mA电流输出，方便把电流信号送到其它需要的设备。每路探测器的输入还有二组报警继电器输出，用于控制，支持可编程控制输出。每个单元还有提供支持ModbusRTU协议的标准RS-485串行通讯接口。
GP6CU有7路继电器输出的控制单元
可以选配接在系统内部CAN上面，可以组网进行编程的输出控制单元，每个单元内有7组可编程的继电器输出，每组输出还有手动启动/停止键，方便对风机或阀门等进行控制，在系统有一些控制要求时选用，控制输出可编程，方便进行逻辑控制。每个系统可以最多配接16个控制单元，完成112路带手动控制功能的可编程控制。
GP6NU网络单元，有多个通讯输出接口
可以选配接在系统内部的CAN上面，用于主控单元的冗余要求或有多种通讯要求时选用，单元可以显示和存储系统中的所有运行数据，并有一些时间趋势的记录，每个单元有用于外部扩展CAN、RS-232、RS-485等多种接口，也可选配无线GPRS模块。
四.GP6000气体报警控制器技术参数
| 型号 |
GP6000A、GP6000
壁挂式气体报警控制器
|

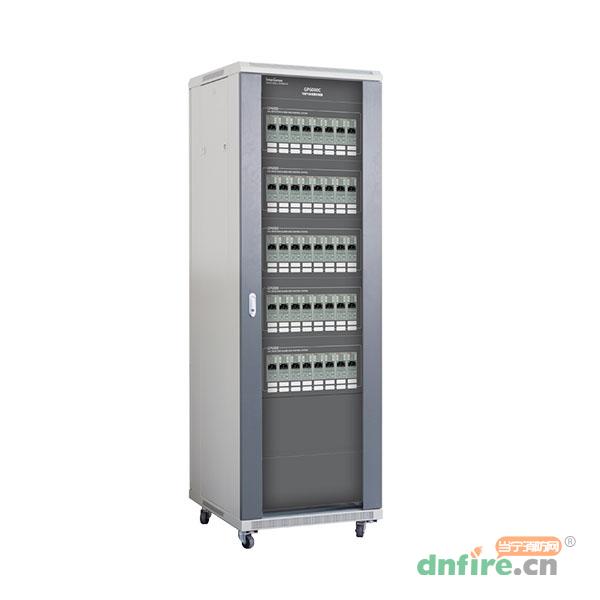

GP6000C
柜式气体报警控制器
|
| 探测性能 |
配接探测器容量 |
单台壁挂可配接2-16路
分线4~20mA探测器
|
单机柜配接80路分线4~20mA探测器 |
|
多台壁挂组网可配接1024路
分线4~20mA探测器
|
多个机柜组网可配接20480路
分线4~20mA探测器
|
| 信息显示 |
每通道128×64点阵OLED中文显示 （报警信息、浓度信息、故障信息）
每通道还有四个指示灯（低警、高警、故障、在线），
每路独立报警指示,独立声光，独立记录及消音，独立的自检功能
|
| 声音警报 |
压电陶瓷扬声器，两种声响（报警、故障），大于90dB |
| 历史记录 |
每路内置存储器，可以记录1000 条报警、故障或操作记录 |
| 报警级别 |
低警、高警，报警值可分别设定 |
| 测量单位可选 |
"%LEL","ppm","kppm","ppb","V/V%","umol/mol"； |
| 显示分辨率 |
量程≥100时为1，10≤量程≤100时为0.1，量程≤10时为0.01 |
| 精确度/重复度 |
1%F.S， 误差：≤2%FS |
| 电气特性 |
主电源 |
AC220V ±20% 50HZ |
| 备用电源 |
DC24V 免维护铅酸电池，电池容量根据配接探测器数量确定 |
| 功耗 |
单台壁挂机箱的最大容量为16路
|
单台立式19英寸机柜最大容量为80路 |
|
小于90W，
路数的不同，功耗会不同
|
小于350W，
路数的不同，功耗会不同
|
| 4-20mA输入 |
每个GP6DU单元都有2路4-20mA输入，用于连接气体探测器；同时
还有2路4-20mA输出，用于连接上级DCS设备。4-20mA信号格式如下
|
| 0-2mA ：无电源或电路故障 |
| 2-2.5mA ：传感器故障 |
| 3mA ：标定状态 |
| 4-20mA ：量程内浓度输出 |
| ＞22mA ：超出量程 |
| 每路输出控制 |
二个报警继电器输出（触点容量30V/1A）（触点容量可扩展为AC220V/3A） |
| 总输出控制 |
有一路总火警和总故障继电器输出（触点容量30V/1A） |
| 结构特性 |
通讯接口 |
RS-485接口（MODBUS），CAN总线，用于联网 |
| 选配打印机 |
可以选配微型热敏打印机，打印报警及故障状态 |
| 壳体材料 |
钢板，表面烤漆 |
钢板，表面烤漆 |
| 安装方式 |
壁挂式 |
机柜式或琴台式 |
| 尺寸 |
壁挂GP6000A：150W×215H×83D |
19英寸机柜 |
| |
壁挂GP6000：230W×320H×87D |
600W×1800H×600D |
| 使用环境 |
工作温度 |
-10°C～50°C |
| 贮存温度 |
-20°C～70°C |
| 湿度范围 |
0～95%RH（无凝露） |
| 认证 |
符合标准 |
GB16808-2008 |
