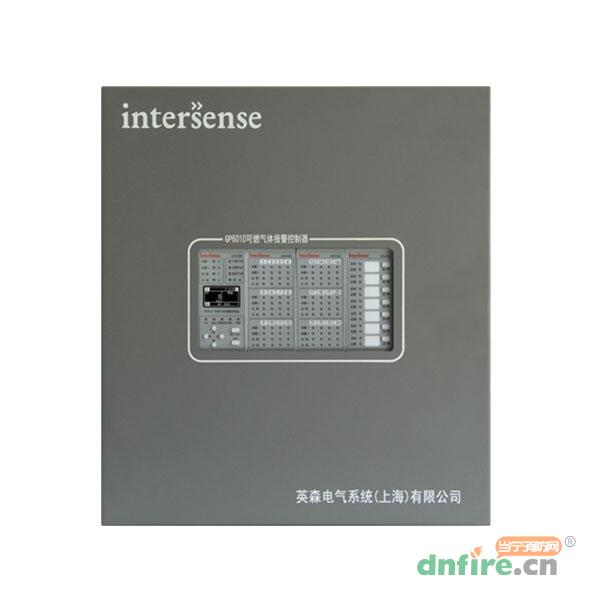

一.GP6010气体报警控制器概述；
该产品为引进国外先进工业总线技术生产的更新换代产品，为模块化总线气体探测控制系统，是满足中小型项目需求的气体报警系统，由多种不同功能的单元模块构成，有GP6MU集控总线单元、GP6ZU状态显示模块、GP6CU控制模块。GP6010系统的简单化设计和配置方式，保证设计院、最终用户及工程服务商方便的进行系统设计、配置及调试运行。该系统完全符合国家消防标准要求，同时取得了消防产品型式认可证书。GP6010气体报警控制器是一个以微处理器为基础的可扩展的总线型控制系统,通道数和输出可进行扩展，最多有36个探测器通道，采用智能寻址方式。它监测信息全面，中文显示直观明了，模块化设计，能够单独运行，也可组网运行，可根据用户实际需要进行配置，外观结构可以是壁挂式，也可安装在防爆箱内。GP6010采用独特的DIN导轨模块化单元设计，采用二个信号总线+二个电源线方式进行系统连接，每个通道都有工作状态指示，有总的二组报警继电器输出，中文/英文显示,操作快速便捷、易于维护、非常适合中小项目使用，节省连接线。GP6010气体探测报警系统满足与上一级DCS系统、第三方SCADA系统通讯的不同通讯接口要求。为实现外部通讯链接，GP6010系统提供支持ModbusRTU协议的标准RS-485串行通讯接口。
二.GP6010气体报警控制器功能特点；
集控单元内置总线回路，OLED中文显示，极高的探测可靠性
模块化设计，导轨安装，配置灵活，可组成2路-36路的不同容量总线系统
模块可分布式设计，模块内部采用CAN总线连接
可以与多种可燃气体/毒性气体/氧气探测器任意配置使用
内置32位计算机，带自检功能，有带时间的历史记录储存
每路探测器有独立的状态显示，有低警、高警、故障和在线四个指示灯
可软件控制输出继电器的控制逻辑，可组合报警输出
可配接总线输入输出模块，完成分布式联动控制
显示为中文，也可选英文，有声光显示，可显示气体种类及浓度
测量单位可选：%LEL、%V/V、ppm、mg/m3
有总报警及总故障继电器输出、串行通讯输出
有电源管理及充电功能，可配接备用电池，交流故障时自动切换
根据用户需要，可制定通讯协议进行数字通讯
三.GP6010气体报警控制器构成系统的各单元；
GP6MU集控总线单元
带有集中控制管理功能的总线单元，最多可以通过内部CAN网络管理36个总线气体探测器，有总的报警指示，总故障指示，同时也有相对应的总报警继电器输出和总故障继电器输出；还有提供支持ModbusRTU协议的标准RS-485串行通讯接口。中文OLED显示，直观方便。
GP6ZU状态显示单元
连接在内部CAN总线上，可以显示12路气体探测器的状态，每路有低警、高警、故障和在线指示，每台GP6010可以配接3个状态显示单元，完成36路气体探测器的状态显示。
GP6CU有7路继电器输出的控制单元
可以选配接在系统内部CAN上面，可以组网进行编程的输出控制单元，每个单元内有7组可编程的继电器输出，每组输出还有手动启动/停止键，方便对风机或阀门等进行控制，在系统有一些控制要求时选用，控制输出可编程，方便进行逻辑控制。
GP6NU网络单元，有多个通讯输出接口
可以选配接在系统内部的CAN上面，用于主控单元的冗余要求或有多种通讯要求时选用，单元可以显示和存储系统中的所有运行数据，并有一些时间趋势的记录，每个单元有用于外部扩展CAN、RS-232、RS-485等多种接口，也可选配无线GPRS模块。
四.GP6010气体报警控制器技术参数；
| 型号 |
GP6010壁挂式气体报警控制器 |
探测性能
|
配接探测器容量 |
单台壁挂可配接2-36路总线气体探测器 |
信息显示
|
集控单元128×64点阵OLED中文显示 （报警信息、浓度信息、故障信息），每通道 |
| 还有四个指示灯（低警、高警、故障、在线），有报警声光指示，可对报警及故障 |
| 进行记录，有消音功能和自检功能 |
| 声音警报 |
压电陶瓷扬声器，两种声响（报警、故障），大于90dB |
| 历史记录 |
内置存储器，可以记录1000 条报警、故障或操作记录 |
| 报警级别 |
低警、高警，报警值可分别设定 |
| 测量单位可选 |
"%LEL","ppm","kppm","ppb","V/V%","umol/mol" |
| 显示分辨率 |
量程≥100时为1，10≤量程≤100时为0.1，量程≤10时为0.01 |
| 精确度/重复度 |
1%F.S 误差：≤2%FS |
电气特性
|
主电源 |
AC220V ±20% 50HZ |
| 备用电源 |
DC24V 免维护铅酸电池，电池容量根据配接探测器数量确定 |
| 功耗 |
单台壁挂机箱的最大容量为36路，最大功耗小于90W，路数的不同，功耗会不同 |
| 总输出控制 |
有一路总火警和总故障继电器输出（触点容量30V/1A） |
结构特性
|
通讯接口 |
RS-485接口（MODBUS），CAN总线，用于联网 |
| 选配打印机 |
可以选配微型热敏打印机，打印报警及故障状态 |
| 壳体材料 |
钢板，表面烤漆 |
| 安装方式 |
壁挂式 |
| 尺寸 |
壁挂GP6010：150W×215H×83D |
使用环境
|
工作温度 |
-10°C～50°C |
| 贮存温度 |
-20°C～70°C |
| 湿度范围 |
0～95%RH（无凝露） |
| 认证 |
符合标准 |
GB16808-2008 |
