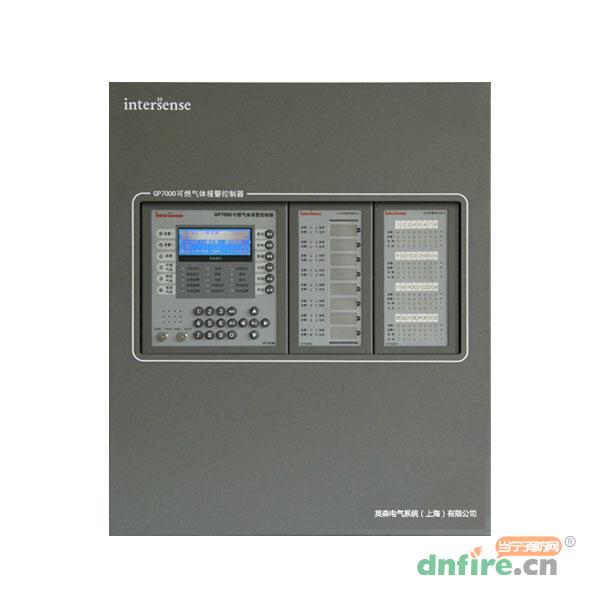

一.GP7000系列气体报警控制器概述
该产品为引进PLC技术生产的更新换代产品，为模块化气体探测控制系统，由多种不同功能的单元模块构成，有GP7MU集控总线单元、GP7DU八路4-20mA探测单元、GP7ZU状态显示单元和GP7CU控制单元。GP7000系统的简单化设计和配置方式，保证设计院、最终用户及工程服务商方便的进行系统设计、配置及调试运行。该系统完全符合国家消防标准要求，同时取得了消防产品型式认可证书。GP7000气体报警控制器是一个以微处理器为基础的可扩展的多通道4-20mA+总线型一体化网络控制系统,通道数和输出可进行扩展。它监测信息全面，中文显示直观明了，模块化设计，能够单独运行，也可组网运行，可根据用户实际需要进行配置，完全能够满足用户所有的系统配置需求；外观结构可以是壁挂式，也可安装在防爆箱内。GP7000采用工业的单元模块化单元设计，既有工业标准的4-20mA模拟量输入、又有总线输入，中文/英文显示,操作快速便捷、易于维护、有助于节省整体的安装及维护成本。GP7000气体探测报警系统满足与上一级DCS系统、第三方SCADA系统通讯的不同通讯接口要求。为实现外部通讯链接，GP7000系统提供支持ModbusRTU协议的标准RS-485串行通讯接口。
二.GP7000系列气体报警控制器功能特点
每个单元独立工作，液晶中文显示，极高的探测可靠性
金属外壳模块化设计，配置灵活，可组成300路的混合气体探测系统
模块可分布式设计，模块内部采用CAN总线连接
可以与多种可燃气体/毒性气体/氧气探测器、火焰探测器任意配置使用
内置32位计算机，带自检功能，每路有带时间的历史记录储存
有2个总线回路，可配接254个总线气体探测器
有分线4-20mA探测单元，可以配接256路分线4-20mA探测器
有报警及显示功能，有密码保护，并可联网使用
每个探测控制单元都有二级浓度报警，报警浓度可设定
可软件控制输出继电器的控制逻辑，可组合报警输出
显示为中文，也可选英文，有声光显示，可显示气体种类及浓度
测量单位可选：%LEL、%V/V、ppm、mg/m3
有总报警及总故障继电器输出、串行通讯输出
有电源管理及充电功能，可配接备用电池，交流故障时自动切换
根据用户需要，可制定通讯协议进行数字通讯
三.GP7000系列气体报警控制器构成系统各单元
GP7MU集控总线单元
带有集中控制管理功能的总线单元，最多可以通过内部CAN网络管理254个总线气体探测器，有总的报警指示，总故障指示，同时也有相对应的总报警继电器输出和总故障继电器输出；还有提供支持ModbusRTU协议的标准RS-485串行通讯接口。中文液晶显示，直观方便。
GP7DU8路电流探测单元
连接在内部的CAN总线上，可以配接八路4-20mA探测器的输入，通过CAN总线把8路气体探测器的信息送到集控单元，每路都有四个状态指示灯。最多可配接32个GP7DU单元。
GP7ZU状态显示单元
连接在内部CAN总线上，可以显示32路气体探测器的状态，每路有低警、高警、故障和在线指示，可根据总线探测器的容量，选配状态显示单元。
GP7CU控制单元
可以选配接在系统内部CAN上面，可以组网进行编程的输出控制单元，每个单元内有8组可编程的继电器输出，每组输出还有手动启动/停止键，方便对风机或阀门等进行控制，在系统有一些控制要求时选用，控制输出可编程，方便进行逻辑控制。
四.GP7000系列气体报警控制器技术参数
| 型号 |
GP7000气体报警控制器 |
控制器功能
|
配接探测器容量 |
单台壁挂可配接254路总线探测器和256路分线4~20mA探测器 |
| 信息显示 |
每通道192×64点阵液晶中文显示 （报警信息、浓度信息、故障信息）， |
| 每通道还有四个指示灯（低警、高警、故障、在线）， |
| 每路独立报警指示，有声光报警及消音功能，独立的自检功能。 |
| 声音警报 |
压电陶瓷扬声器，两种声响（报警、故障），大于90dB |
| 历史记录 |
内置存储器，可以记录1000 条报警、故障或操作记录 |
| 报警级别 |
低警、高警，报警值可分别设定 |
| 测量单位可选 |
"%LEL","ppm","kppm","ppb","V/V%","umol/mol" |
| 显示分辨率 |
量程≥100时为1，10≤量程≤100时为0.1，量程≤10时为0.01 |
| 精确度/重复度 |
1%F.S 误差：≤2%FS |
电气特性
|
主电源 |
AC220V ±20% 50HZ |
| 备用电源 |
DC24V 免维护铅酸电池，电池容量根据配接探测器数量确定 |
| 功耗 |
单台壁挂式的最大容量为254路，最大功耗小于500W，路数的不同，功耗会不同 |
| 总线联动输出 |
可配接32个输入输出模块，模块继电器触点：3A@30VDC |
| 总输出控制 |
有一路总火警和总故障继电器输出（触点容量30V/1A） |
| ISBUS总线输入 |
总线探测器接入方式：2个总线+2个24V电源线， |
| 采用曼切斯特电流地址识别信号：单元内有二路总线回路，最多配接256路总线气体探测器 |
4-20mA输入
|
每个GP7DU单元都有8路4-20mA输入，用于连接气体探测器； 4-20mA信号格式如下： |
| 0-2mA ：无电源或电路故障 |
| 2-2.5mA ：传感器故障 |
| 3mA ：标定状态 |
| 4-20mA ：量程内浓度输出 |
| ＞22mA ：超出量程 |
结构特性
|
通讯接口 |
RS-485接口（MODBUS）；CAN总线，用于联网 |
| 选配打印机 |
可以选配微型热敏打印机，打印报警及故障状态 |
| 壳体材料 |
钢板，表面烤漆 |
| 安装方式 |

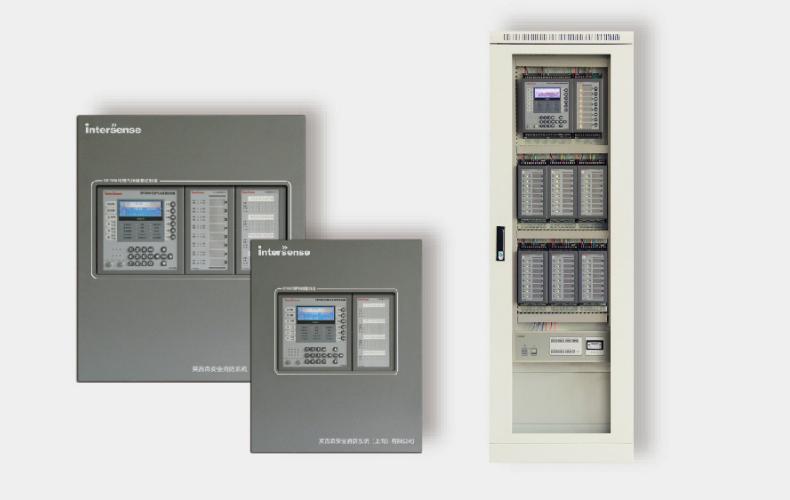

壁挂式、立柜式 |
| 尺寸 |
壁挂P7-A：480W×600H×95D；壁挂P7-B：550W×650H×95D；机柜：585W×1780H×500D |
| 使用环境 |
工作温度 |
-10°C～50°C |
| 贮存温度 |
-20°C～70°C |
| 湿度范围 |
0～95%RH（无凝露） |
| 认证 |
符合标准 |
GB16808-2008 |
