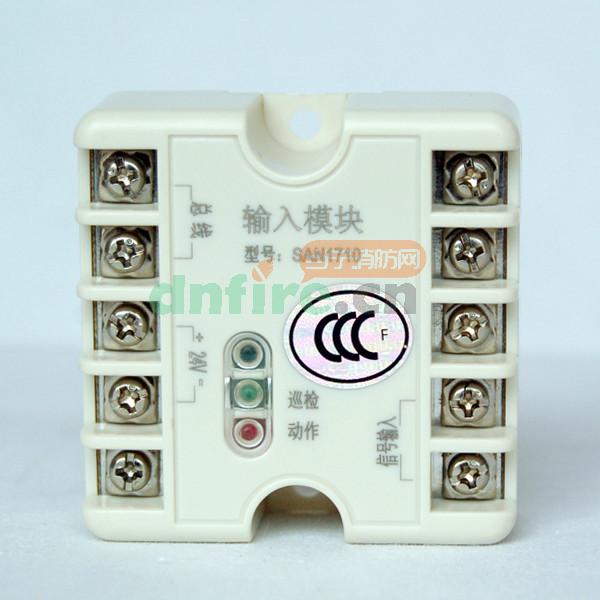

一、SAN1710输入模块概述：

　　SAN1710输入模块(以下简称模块)符合最新国家标准GB16806-2006《消防联动控制系统》。本产品用于监视主动型消防设备(如:水流指示器、压力开关等)的工作状态，并将这些设备的动作信号通过总线传送给控制器。
本产品外形小巧美观，接线方便牢靠，采用性能卓越的单片机，具有强大的分析判断能力，可自动对所连接的受监测信号输入线的断路、短路进行监测，并通过指示灯和信号端子给出状态指示。
注意：对于信号输入线必须在其末端配接一个终端电阻(10K-1W,参见图4),否则控制器将报该模块“信号线/24V”故障。如果所用的控制器是公司原有的老式控制器，则发生上述故障时控制器将报火警。

二、SAN1710输入模块特点：

(1) 可以直接安装在预埋盒中
(2) 内置产品的ID码(共12位)
(3) 采用软硬件滤波技术，提高了模块的抗干扰能力
(4) 二总线制，无极性
(5) PCB板全密封防护工艺

三、SAN1710输入模块技术参数：

内容	技术参数
工作电压	总线 15～28V脉冲电压
总线监视电流	≤0.55mA
总线动作电流	≤5.5mA
线制	与控制器采用无极性二总线连接
温度	-10℃～55℃
相对湿度	≤95%RH，不凝露
外形尺寸	56mm×56mm×21.5mm（不含防护罩）
指示灯状态	正常监视状态：绿色巡检灯周期性地闪亮  动作状态：红色动作灯常亮，绿色巡检灯常亮

四、SAN1710输入模块结构特征和工作原理：

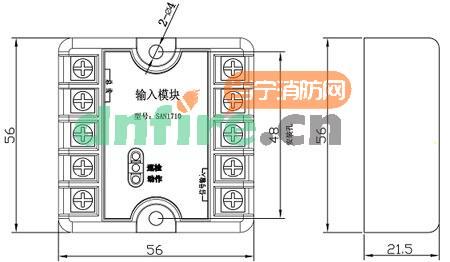

(1) 模块的外形尺寸及安装尺寸如图所示

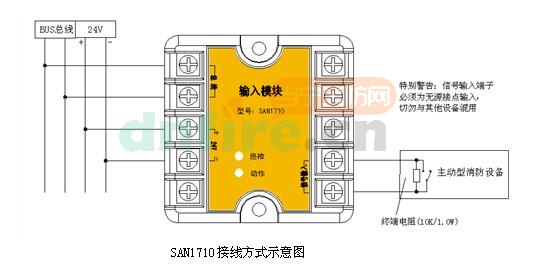

　　(2)接线方式如图：

　　(3)布线要求
总线(BUS)采用RVS-2×1.0mm2或1.5mm2线；DC24V电源线采用BV-2×1.5mm2或2.5mm2线,正极为红色，负极为黑色；信号输入线采用RVS-2×1.0mm2或1.5mm2线。穿金属管（线槽）或阻燃PVC管敷设。

五、SAN1710输入模块安装与布线：

警告：安装设备之前，请切断回路的电源。

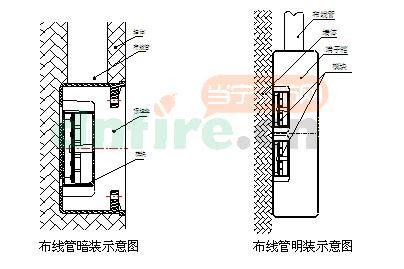

(1)模块可采用布线管明装或布线管暗装两种方式。布线管暗装时，可将模块安装在86H50型标准预埋盒内，再装上盖板，如图所示；布线管明装时，模块安装在端子箱内，如图所示。

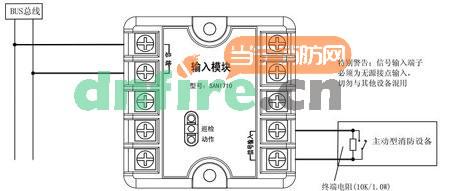

(2)接线方式如图：



(3) 布线要求:总线(BUS)采用RVS-2×1.0 mm2 或1.5mm2线；DC24V电源线采用BV-2×1.5 mm2 或2.5mm2 线, 正极为红色，负极为黑色；信号输入线采用RVS-2×1.0 mm2 或1.5mm2 线。穿金属管（线槽）或阻燃PVC管敷设。

1、如您在购物过程中遇到配送、支付、售后、购买等问题，请您参照 http://www.dnfire.cn/article-39.html 或发送邮件至webmaster@dangning.cn，我司客服会为您妥善处理；
2、JTY-GM-GST9611点型光电感烟火灾探测器的产品问题，请您点击进入；
3、关于JTY-GM-GST9611点型光电感烟火灾探测器安装使用调试等问题，欢迎您来消防百事通的相关问题频道与网友讨论交流或咨询管理员；

当宁消防网提醒您在收到货物时要对货物的外包装进行检查，如果因运输过程中包装有破损、开裂、雨淋等问题，您可以拒绝签收！

服务承诺
当宁消防承诺：所售商品都是正品行货，我们将严格按照国家三包政策，针对所售品履行保修、换货和退货的义务。企业客户在提供《一般纳税人证书》、《营业执照》、《税务登记证》、《开户许可证》四类证件复印件后，可由当宁消防开具增值税发票。开好后，会以快递方式给您寄出。产品下单付款后，当宁消防物流部门会尽快发货，十五个工作日内将货物发出，特殊商品除外。我们还为您提供具有竞争力的商品价格和运费政策，请您放心购买！

注：因厂家会在没有任何提前通知的情况下更改产品包装、产地或者一些附件，本司不能确保客户收到的货物与当宁消防网图片、产地、附件说明完全一致。只能确保为原厂正货！并且保证与当时市场上同样产品一致。若当宁消防网没有及时更新，请大家谅解！

权利声明
当宁消防网上的所有商品信息、产品图片、购买评价等内容，是当宁消防网重要的经营资源，未经许可，禁止非法转载使用。

商品属性
[品牌]	泰和安
[型号]	SAN1710
[名称]	输入模块
[工作电压]	总线15-28V脉冲电压，DC24V(21V-28V)
[工作电流]	总线静态电流：≤0.55mA 总线动作电流：≤4.0mA
[环境温度]	-10℃～+55℃
[环境湿度]	≤95%，不结露
[尺寸]	56mm×56mm×21.5mm（不含透明罩）
[重量]	约53g（含透明罩）
[别名]	SAN1710输入模块
