一、GST-GBFB-200广播分配盘概述

　　GST-GBFB-200型广播分配盘是消防应急广播系统配套产品，它与音源设备、广播功率放大器、音箱、GST-LD-8305型输出模块等设备共同组成消防应急广播系统。
同时GST-GBFB-200广播分配盘也通过RS485串行总线与消防控制器相连接,一起完成消防联动控制。另外根据现场的需要，它可以外接两个扩展键盘，增大了控制区域数量，它可以同时接入最多两路功放，以满足工程上的最大限度的需要，在作为应急广播也兼顾了正常广播播音的需要，二者自由切换，应急广播优先。

二、GST-GBFB-200广播分配盘主要技术指标

型号	GST-GBFB-200
工作电压	DC24V
工作电流	≤150mA
环境温度	0~40摄氏度
相对湿度	≤95%，不结露
外形尺寸	482.6*88.1*225.0 mm
系统外部接线
定压输出1	系统的音频输出线，接GST-LD-8305模块
定压输出2	广播系统的音频输出线，接GST-LD-8305模块

三、GST-GBFB-200结构特征、安装与布线

　　GST-GBFB-200型广播分配盘外形尺寸及结构示意图如图所示：

GST-GBFB-200型广播分配盘外形尺寸及结构示意图

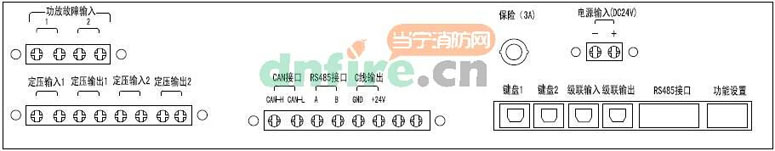

　　GST-GBFB-200广播分配盘采用标准插盘结构安装，后部示意图如图：

GST-GBFB-200广播分配盘接线示意图

　　其中系统内部接线：
电源输入(DC24V)：本机直流供电接入端子，端子+接直流电源正极，端子-接直流电源负极。
功放故障输入1：功率放大器1故障接入端子，不分正负极性。
功放故障输入2：功率放大器2故障接入端子，不分正负极性。
C线输出：广播设备联动控制信号，一般将其接到音源设备的C线输入。
级联输入接口：RJ45接口，内部控制专用接口，用于本机接受来自音源设备发出的自检信号。
级联输出接口：RJ45接口，内部控制专用接口，用于广播系统多台设备的控制，如联动多台功率放大器。
RS485接口：消防控制器通信接口，与火灾报警控制器相连接。
定压输入1：它与功率放大器1音频输出相连。
定压输入2：它与功率放大器2音频输出相连。
系统外部接线：
定压输出1：广播系统的音频输出线，接GST-LD-8305模块。
定压输出2：广播系统的音频输出线，接GST-LD-8305模块。
布线要求：定压输出线采用阻燃RV线，截面积≥1.0mm2。最大传输距离1500米。

1、如您在购物过程中遇到配送、支付、售后、购买等问题，请您参照 http://www.dnfire.cn/article-39.html 或发送邮件至webmaster@dangning.cn，我司客服会为您妥善处理；
2、JTY-GM-GST9611点型光电感烟火灾探测器的产品问题，请您点击进入；
3、关于JTY-GM-GST9611点型光电感烟火灾探测器安装使用调试等问题，欢迎您来消防百事通的相关问题频道与网友讨论交流或咨询管理员；

当宁消防网提醒您在收到货物时要对货物的外包装进行检查，如果因运输过程中包装有破损、开裂、雨淋等问题，您可以拒绝签收！

服务承诺
当宁消防承诺：所售商品都是正品行货，我们将严格按照国家三包政策，针对所售品履行保修、换货和退货的义务。企业客户在提供《一般纳税人证书》、《营业执照》、《税务登记证》、《开户许可证》四类证件复印件后，可由当宁消防开具增值税发票。开好后，会以快递方式给您寄出。产品下单付款后，当宁消防物流部门会尽快发货，十五个工作日内将货物发出，特殊商品除外。我们还为您提供具有竞争力的商品价格和运费政策，请您放心购买！

注：因厂家会在没有任何提前通知的情况下更改产品包装、产地或者一些附件，本司不能确保客户收到的货物与当宁消防网图片、产地、附件说明完全一致。只能确保为原厂正货！并且保证与当时市场上同样产品一致。若当宁消防网没有及时更新，请大家谅解！

权利声明
当宁消防网上的所有商品信息、产品图片、购买评价等内容，是当宁消防网重要的经营资源，未经许可，禁止非法转载使用。

商品属性
[品牌]	海湾（GST）
[型号]	GST-GBFB-200
[名称]	消防广播分配盘
[工作电压]	DC24V
[工作电流]	≤150mA
[环境温度]	0℃～+40℃
[环境湿度]	≤95%，不结露
[尺寸]	482.6mm×88.1mm×225.0mm
[别名]	GST-GBFB-200广播分配盘
