一、HY5723D广播控制盘/MP3产品特点

　　●可与消防联动控制设备联动控制，实现消防自动广播

　　●具有干线短路、断路检测及告警的功能，并能判断故障所在干线

　　●可检测功率放大器故障并告警及显示

　　●9小时监听录音机，循环使用10万次

　　●999条话筒录音查询记录

二、HY5723D广播控制盘/MP3产品结构外观

　　HY5723D广播控制盘/MP3采用标准上架结构形式：高132.5mm(3U标准)×宽482.6mm×厚225.0mm

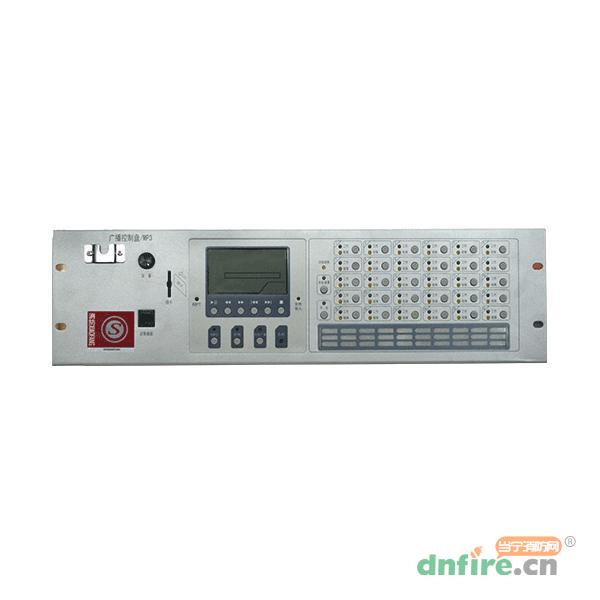

HY5723D广播控制盘/MP3产品结构外观

三、HY5723D广播控制盘/MP3接线端子说明

HY5723D广播控制盘/MP3接线端子图

　　1、电源输入：本机DC24V电源接入端口。

　　2、遥控输出:接功率放大器遥控端子（输出直流24V）。应急广播时强行启动功率放大器。

　　3、功放故障输入：功率放大器故障接入端子，不分正负极性。

　　4、定压输入1：它与功率放大器1音频输出相连。

　　5、定压输出1：广播系统的音频输出线，定义为干线1。

　　6、定压输入2：它与功率放大器2音频输出相连。

　　7、定压输出2：广播系统的音频输出线，定义为干线2。

　　8、CAN接口：预留。

　　9、RS485接口：消防控制器通信接口。

　　10、机壳E：接大地。

　　11、音频输出：音频广播信号输出接口。

　　12、外线1：音频信号输入接口。连接外置音源信号，如CD唱机、收音机等。

　　13、外线2：音频信号输入接口。

　　14、卡号设置：设置上锁。

　　15、级联输出：RJ45接口，内部控制专用接口，用于广播系统多台设备的控制，如联动多台功率放大器。

　　16、RS485接口：预留。

　　17、功能设置：它采用侧卧式八位DIP开关，DIP1~DIP4位用于RS485从机地址设置。DIP5~DIP8用于当使用多路功放时，每路干线上接入消防广播模块的地址分配设置。

四、HY5723D广播控制盘/MP3技术参数

型号	HY5723D
工作电压	24VDC
失真度	<5%
信噪比	≥70dB
环境温度	0~40°C
环境湿度	20%~95%
外形尺寸	132.5mm(高3U)× 482.6mm(宽)× 225.0mm(厚)
