一、TS-DH-1815F组合式电气火灾监控探测器产品特点

　　1.布线方便：无极性，二总线。

　　2.强电保护：防止现场总线错接AC220V造成产品损坏。

　　3.超低功耗：超低监视电流及报警电流。

　　4.防误报警：探测器能够识别主回路的大电流冲击，有效防止冲击电流带来的误报警。

　　5.精度高：检测值与实际值误差小于2%。

　　6.阈值可设：探测器的电流报警阈值在50mA～1000mA范围内可设。

　　7.安全设计：强、弱电端子分离，标识明确，安全可靠。

　　8.安装方式：导轨式安装或螺丝安装。

二、TS-DH-1815F组合式电气火灾监控探测器技术参数







内容	技术参数
工作电压	总线16V～28V
监视电流	≤170μA
动作电流	≤200μA
主回路电流	250A
电流阈值	50mA～1000mA步长1mA可调
温度阈值	70℃
报警时间	30s±1s
指 示 灯	工作灯，绿色，正常工作时闪烁 报警灯，红色，正常工作时熄灭，报警时点亮 故障灯，黄色，正常工作时熄灭，传感器自身故障时点亮
适用对象	电缆或母排
检测对象	剩余电流+温度
通讯距离	≤1200m
编码方式	电子编码，可在1～252之间任意设定
防护等级	IP30
壳体颜色	黑色
外形尺寸	123mm×192mm×45mm（长×宽×高）
穿线孔径	150mm×38mm（长×宽）
重    量	约1144g
使用环境	温    度：-10℃～55℃； 相对湿度≤95%，不凝露
执行标准	GB14287.2-2014《电气火灾监控系统第2部分：剩余电流式电气火灾监控探测器》 GB14287.3-2014《电气火灾监控系统第3部分：测温式电气火灾监控探测器》





三、TS-DH-1815F组合式电气火灾监控探测器结构特征

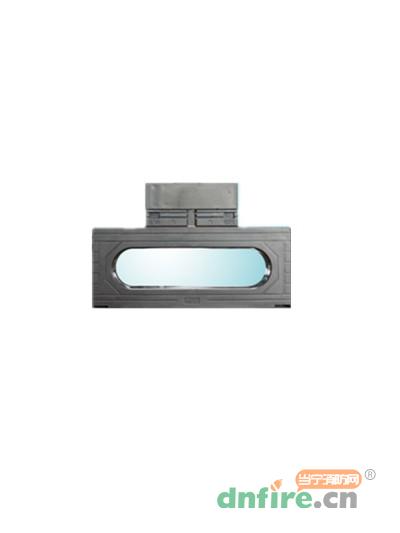

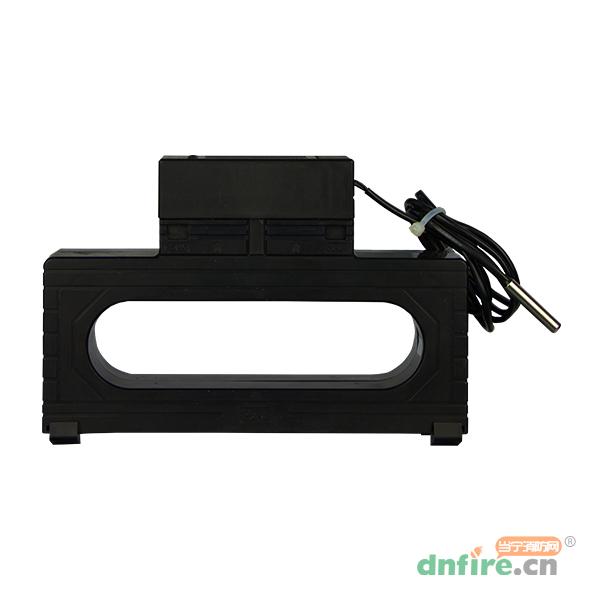

　　探测器外形示意图如图1：





图1

四、TS-DH-1815F组合式电气火灾监控探测器安装及接线

　　1.按照GB50116-2013《火灾自动报警系统设计规范》中的相关规定和要求确定探测器的具体安装位置和数量。

　　2.电气火灾监控探测器支持两种安装方式，导轨安装和螺丝安装。

　　3.导轨安装：先将探测器两个导轨卡扣根据所需的安装方向安装在探测器的电流互感器上，确保牢固可靠，然后将探测器安装在标准导轨上，安装图示同TS-DH-1615F监控探测器。

　　4.螺丝安装：根据所使用产品的尺寸和安装方向和安装位置，先将位于探测器下面的两个固定金属片固定在固定面上，再安放好探测器，固定上面的两个金属固定片，安装图示同TS-DH-1615F监控探测器。

五、TS-DH-1815F组合式电气火灾监控探测器布线要求

　　线缆应选用截面积1.0~1.5mm²的RVS双绞线。

　　注意事项：

　　1.探测器安装结束后或每次定期维护保养后必须进行测试。

　　2.禁止一切带电作业活动，注意安全。
