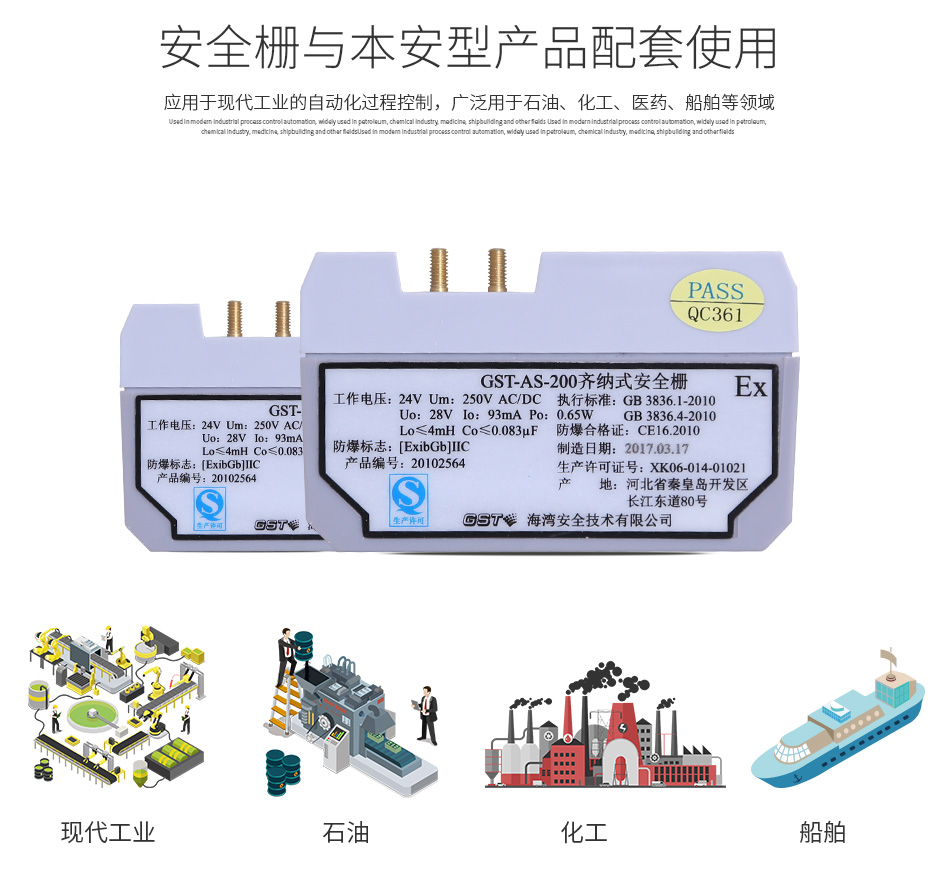

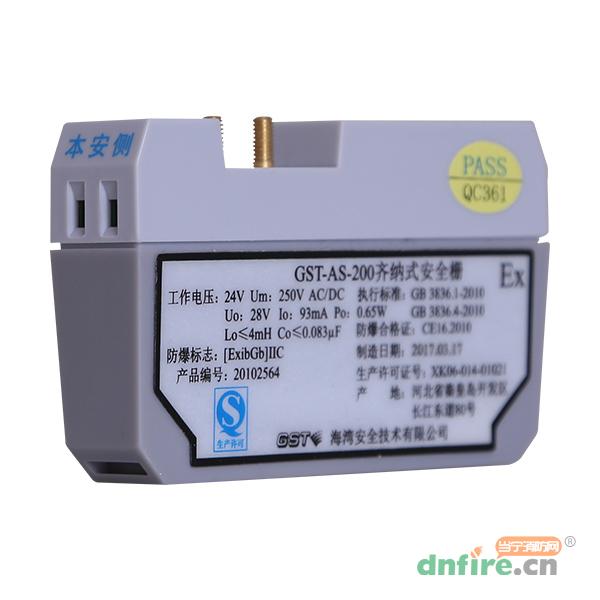

GST-AS-200 齐纳式安全栅（以下简称安全栅）为本安型产品的关联设备，通过限制进入到爆炸性环境的能量而起到安全保护作用。GST-AS-200安全栅为单极性安全栅，用于一端接地的二线制信号连接。 该产品按照国家标准GB3836.1-2000《爆炸性气体环境用电气设备 第1部分：通用要求》和GB3836.4-2000《爆炸性气体环境用电气设备 第4部分：本质安全型“i”》中有关规定制造生产。安全栅与我公司生产的本安型探测器、报警按钮等产品配套使用，应用于现代工业的自动化过程控制，广泛用于石油、化工、医药、船舶等领域。

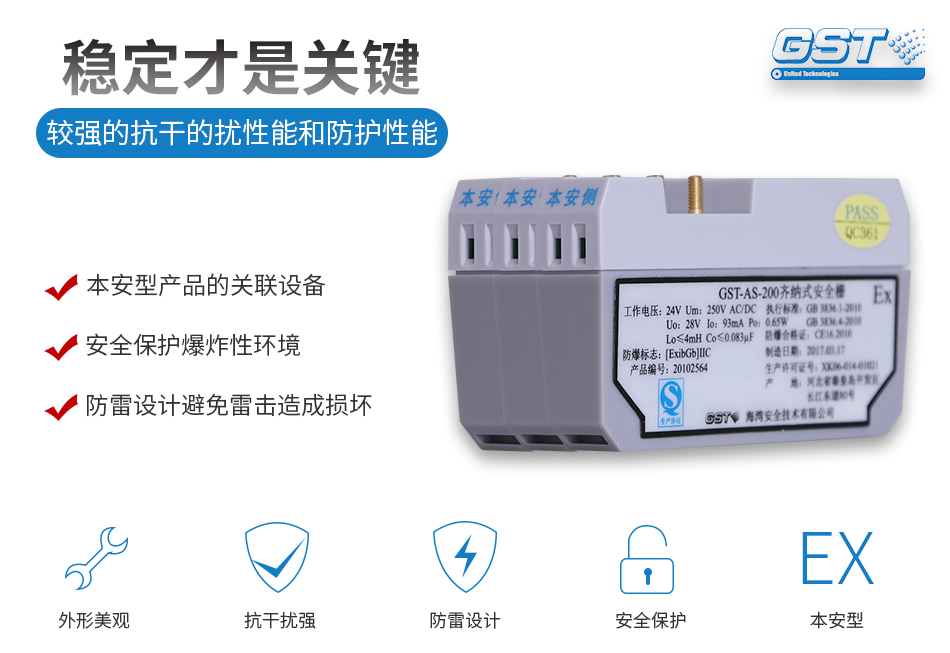

产品外形美观、大方，具有较强的抗干扰性能和防护性能；产品采用防雷设计，避免由于雷击造成损坏。
1.技术参数：
工作电压：24V
最高允许电压：Um=250V AC/DC
最高输出电压：U0=28V
最大输出电流：I0=93mA
最大外部电容：C0=0.083uF
最大外部电感：L0=4mH
2.使用环境：
温 度：－20℃～＋40℃
相对湿度：≤95% 不凝露
3、主要技术指标

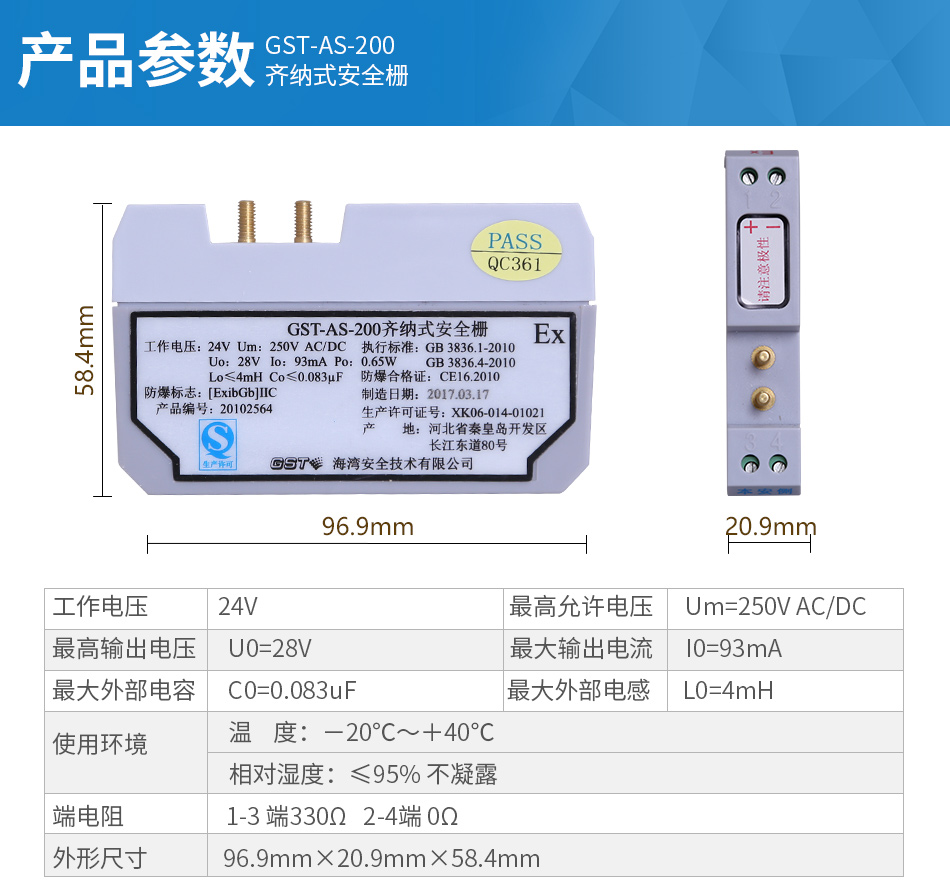

安全栅的端电阻和工作电压等指标参见下表。
.jpg)
4.外形尺寸：96.9mm×20.9mm×58.4mm
5.重量：约0.12kg
6.防爆标志：[Exib]ⅡC
7.防爆合格证号：CE062133
8.执行标准：GB 3836.1-2000、GB 3836.4-2000
1.结构特征

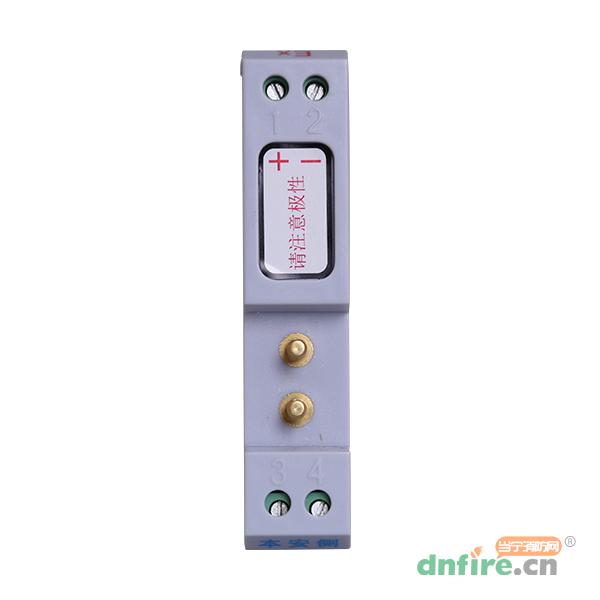

安全栅采用统一的外形和安装尺寸，安全栅电路用环氧树脂浇封在壳体内，各接线端子间的爬电距离、电气间隙及材料的相对泄痕指数均符合GB 3836.1及GB 3836.4的有关要求。安全栅外形示意图如下图所示。
.jpg)
2.工作原理
安全栅的安全保护作用，实际上是对能量的限制作用。在防爆系统中，由于安全栅特定功能的存在，所以不论发生任何故障都能保证输出的能量被限制在一个安全值（不会点燃规定的分级、分组爆炸性气体混合物）内，从而保证现场安全。
安全栅电路对电压的限制作用通过稳压二极管实现，当输入端电压突然变高时，安全栅的稳压二极管导通，把输出端电压限制在最高输出电压上，稳压二极管一旦导通，其电流急剧上升，若输入端电压过高或高电压作用时间过长，会把串联在电路中的熔断器熔断，防止高电压进入危险区。当现场负载短路时，安全栅电路中的限流电阻起到限流作用，把输出电流限制在最大输出电流之内。
