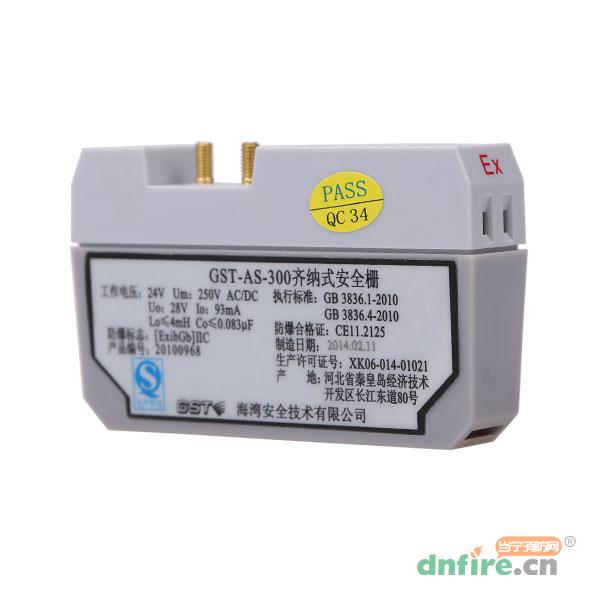

一、GST-AS-300概述：

GST-AS-300齐纳式安全栅（以下简称安全栅）为本安型产品的关联设备，通过限制进入到爆炸性环境的能量而起到安全保护作用。GST-AS-300安全栅为双极性安全栅，用于无极性二线制信号连接。该产品按照国家标准GB3836.1-2000《爆炸性气体环境用电气设备 第1部分：通用要求》和GB3836.4-2000《爆炸性气体环境用电气设备 第4部分：本质安全型“i”》中有关规定制造生产。安全栅与我公司生产的本安型探测器、报警按钮等产品配套使用，应用于现代工业的自动化过程控制，广泛用于石油、化工、医药、船舶等领域。

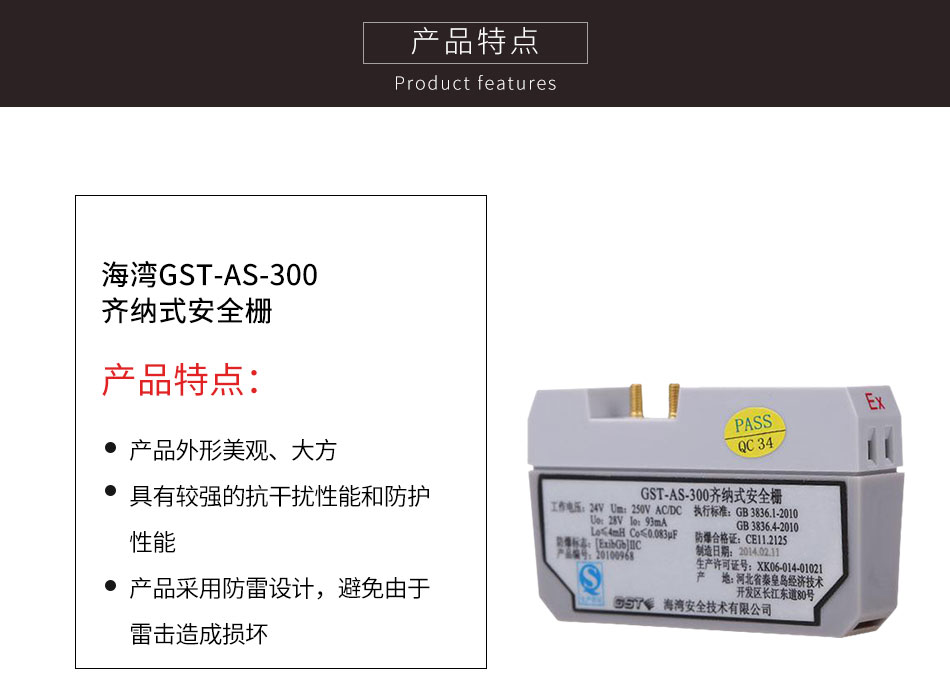

二、GST-AS-300特点：

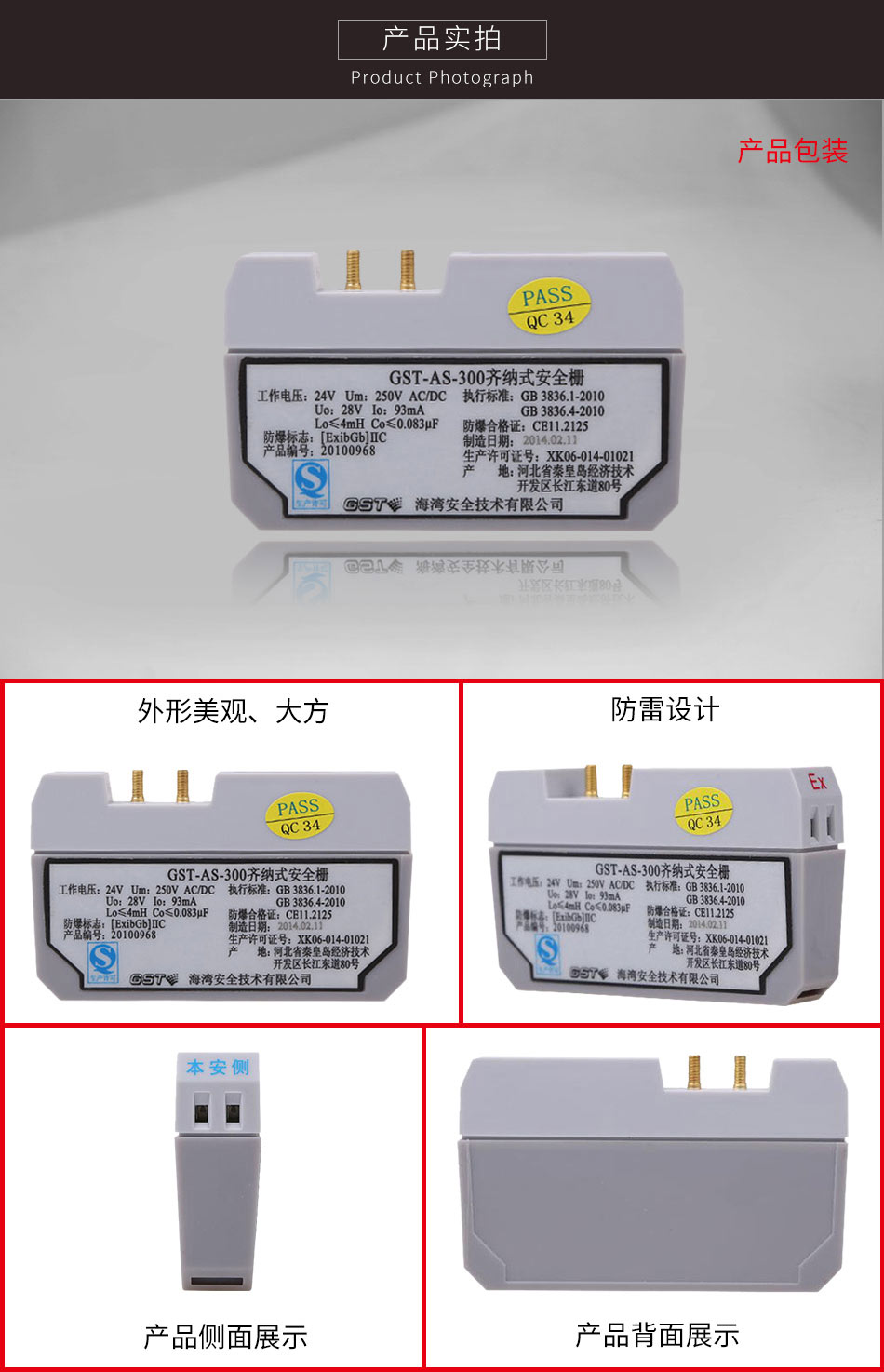

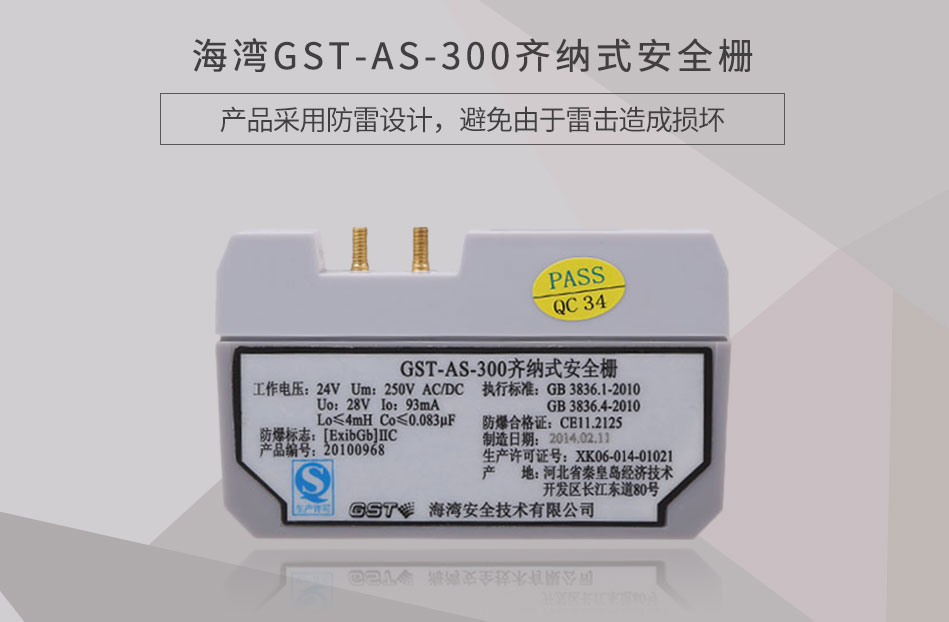

产品外形美观、大方，具有较强的抗干扰性能和防护性能；产品采用防雷设计，避免由于雷击造成损坏。

三、GST-AS-300技术特性：

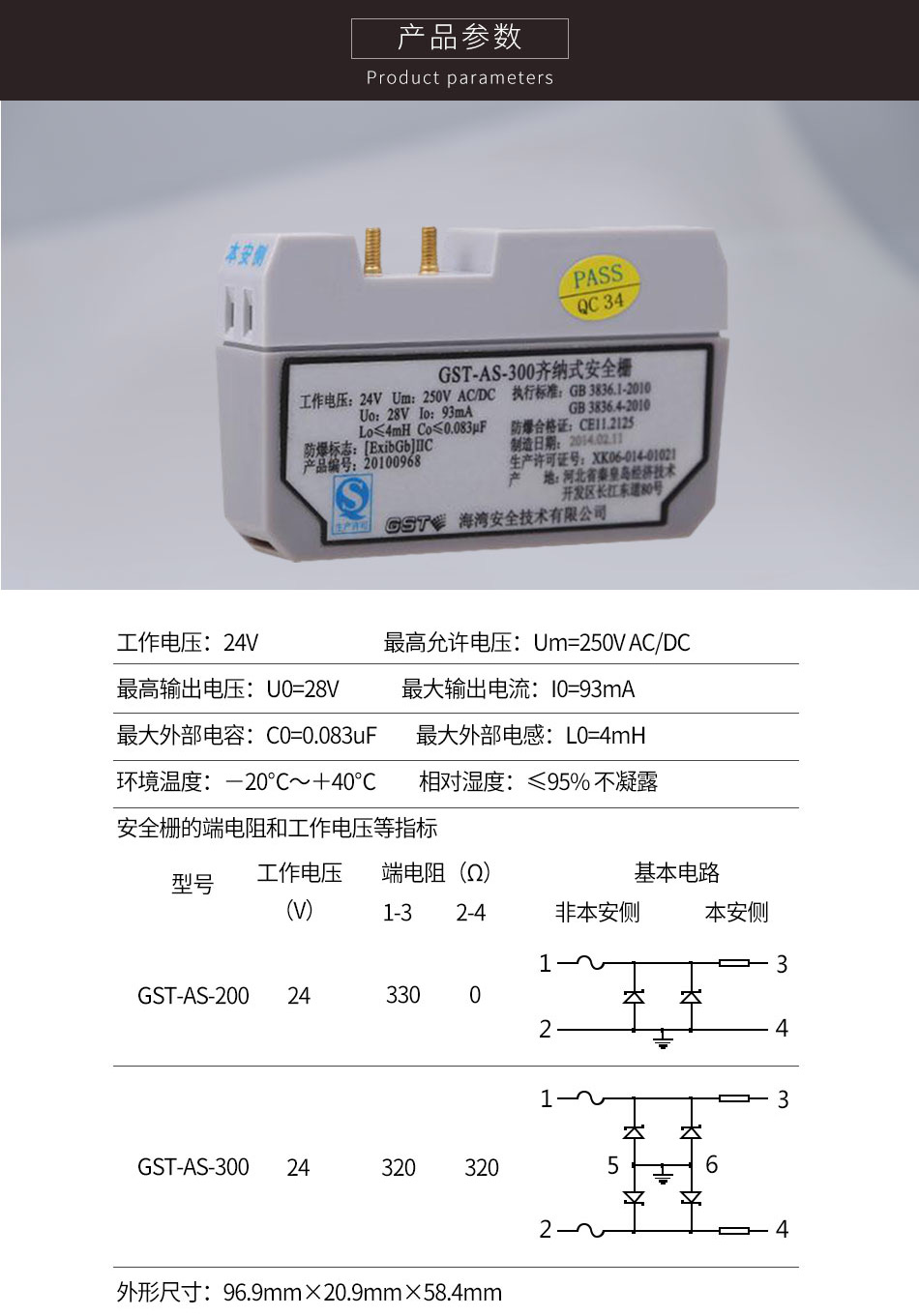

1.技术参数：
 工作电压：24V
 最高允许电压：Um=250V AC/DC
 最高输出电压：U0=28V
 最大输出电流：I0=93mA
 最大外部电容：C0=0.083uF
 最大外部电感：L0=4mH
2.使用环境：
 温    度：－20℃～＋40℃
 相对湿度：≤95% 不凝露
3、主要技术指标

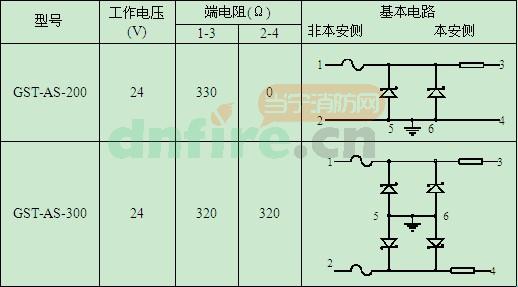

安全栅的端电阻和工作电压等指标参见下表。

4.外形尺寸：96.9mm×20.9mm×58.4mm
四、GST-AS-300结构特征与工作原理：

1.结构特征

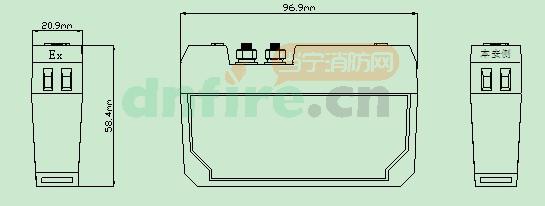

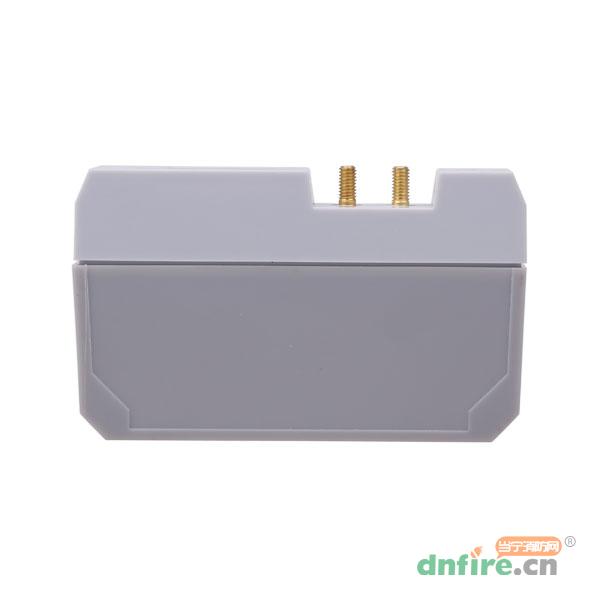

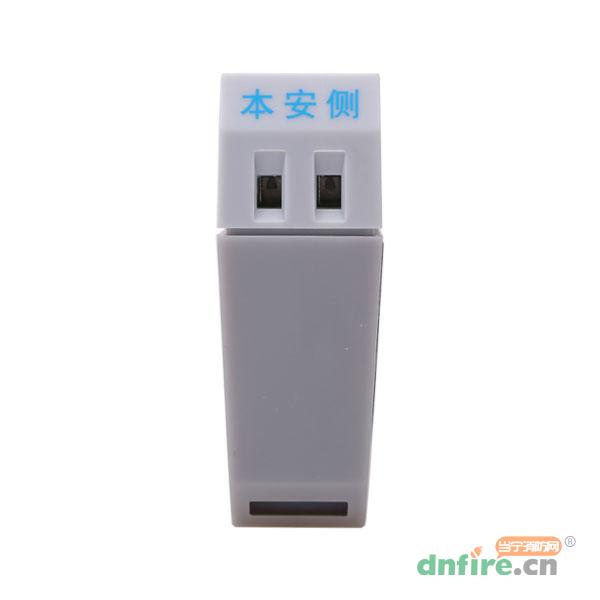

 安全栅采用统一的外形和安装尺寸，安全栅电路用环氧树脂浇封在壳体内，各接线端子间的爬电距离、电气间隙及材料的相对泄痕指数均符合GB 3836.1及GB 3836.4的有关要求。安全栅外形示意图如下图所示。



2.工作原理
 GST-AS-300齐纳式安全栅的安全保护作用，实际上是对能量的限制作用。在防爆系统中，由于安全栅特定功能的存在，所以不论发生任何故障都能保证输出的能量被限制在一个安全值（不会点燃规定的分级、分组爆炸性气体混合物）内，从而保证现场安全。
安全栅电路对电压的限制作用通过稳压二极管实现，当输入端电压突然变高时，安全栅的稳压二极管导通，把输出端电压限制在最高输出电压上，稳压二极管一旦导通，其电流急剧上升，若输入端电压过高或高电压作用时间过长，会把串联在电路中的熔断器熔断，防止高电压进入危险区。当现场负载短路时，安全栅电路中的限流电阻起到限流作用，把输出电流限制在最大输出电流之内。

1、如您在购物过程中遇到配送、支付、售后、购买等问题，请您参照 http://www.dnfire.cn/article-39.html 或发送邮件至webmaster@dangning.cn，我司客服会为您妥善处理；
2、JTY-GM-GST9611点型光电感烟火灾探测器的产品问题，请您点击进入；
3、关于JTY-GM-GST9611点型光电感烟火灾探测器安装使用调试等问题，欢迎您来消防百事通的相关问题频道与网友讨论交流或咨询管理员；

当宁消防网提醒您在收到货物时要对货物的外包装进行检查，如果因运输过程中包装有破损、开裂、雨淋等问题，您可以拒绝签收！

服务承诺
当宁消防承诺：所售商品都是正品行货，我们将严格按照国家三包政策，针对所售品履行保修、换货和退货的义务。企业客户在提供《一般纳税人证书》、《营业执照》、《税务登记证》、《开户许可证》四类证件复印件后，可由当宁消防开具增值税发票。开好后，会以快递方式给您寄出。产品下单付款后，当宁消防物流部门会尽快发货，十五个工作日内将货物发出，特殊商品除外。我们还为您提供具有竞争力的商品价格和运费政策，请您放心购买！

注：因厂家会在没有任何提前通知的情况下更改产品包装、产地或者一些附件，本司不能确保客户收到的货物与当宁消防网图片、产地、附件说明完全一致。只能确保为原厂正货！并且保证与当时市场上同样产品一致。若当宁消防网没有及时更新，请大家谅解！

权利声明
当宁消防网上的所有商品信息、产品图片、购买评价等内容，是当宁消防网重要的经营资源，未经许可，禁止非法转载使用。

商品属性
[型号]	GST-AS-300
[名称]	齐纳安全栅
[工作电压]	24V
[环境温度]	-10℃～+55℃
[环境湿度]	≤95%，不结露
[尺寸]	96.9mm×20.9mm×58.4mm
[重量]	约0.12kg
[使用类别]	工业
[别名]	GST-AS-300安全栅
