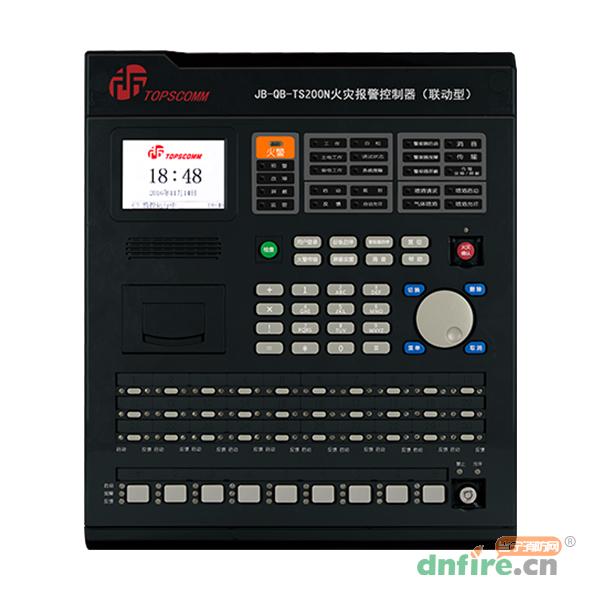

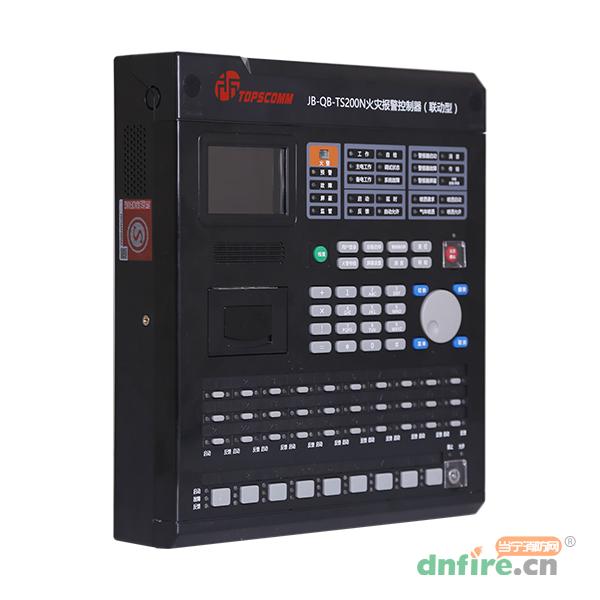

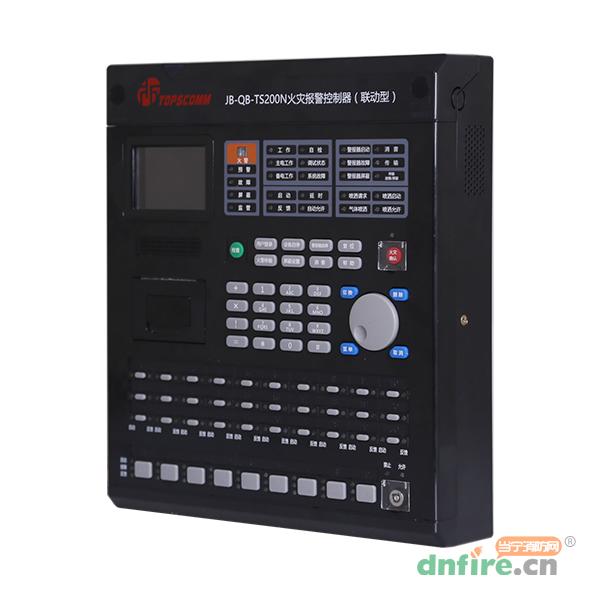

一、JB-QB-TS200N火灾报警控制器（联动型）产品特点
采用自主知识产权的TC-BUS总线通信协议，实现可供电的大电流无极性二总线通信，具有经济、布线方便、抗干扰性强、驱动能力强的特点。
现场设备可采用环形总线，提示系统可靠性。
信息快速上传机制，报警时间小于1s。
超宽范围工作电压，最高可达AC420V。
采用智能供电管理，具有备电充放电管理、完善的保护功能。
具有拼音输入、数字输入、字符输入、特殊符号输入，操作便捷。
配置一块30键的总线制操作盘，用于对总线制外控设备的手动控制。
配置一块两线制9路输出的直接控制盘，用于控制消防系统的重要设备。
采用彩屏液晶显示，显示内容更加丰富。
体积小，便于安装。
外壳采用电路区与接线区隔离设计，安全、可靠。
内置浪涌保护器件，减少雷击浪涌引起的损坏。
极强的现场编程能力，支持联动关系的预编程和现场下载。
具有预警功能，可以提高报警的可靠性。
支持TTS功能，以中文语音的方式播放提示信息。
可直接通过总线配接火灾显示盘、声光警报器。
具有局域联网模块，实现对火警信息、联动信息的组网传输和操作。
二、JB-QB-TS200N火灾报警控制器（联动型）技术参数
| 内容 |
技术参数 |
| 型号名称 |
JB-QB-TS200N火灾报警控制器（联动型） |
| 主电电源 |
额定电压AC220V/50Hz;电压范围AC176V～AC420V |
| 备电电源 |
12V/5Ah电池一块 |
| 容量 |
最多可挂接252个节点设备，最大输出电流1.2A |
| 液晶规格 |
480*320图形点阵液晶屏 |
| 外形尺寸 |
360mm×320mm×75mm |
使用环境
|
温度：0℃～+40℃ |
| 相对湿度≤95%，不凝露 |

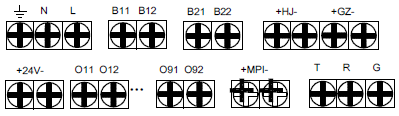

三、JB-QB-TS200N火灾报警控制器（联动型）接线方法
地线、N、L：交流220V电源输入，其中地线为保护地线；
B11、B12：TC-BUS-PDC总线；
B21、B22：TC-BUS-PDC环形总线；
24V-、24V+-：对外24V电源输出，最大输出电流300mA；
HJ-、HJ+：火警信号输出，DC24V有源输出，最大输出电流150mA；
GZ-、GZ+：故障信号输出，DC24V有源输出，最大输出电流150mA；
ON1、ON2（N=1～9）：直接控制盘控制信号输出，无极性；
MPI-、MPI+：TC-BUS-MPI总线；
T、R、G：RS232接口，配接图形显示或火灾传输设备
