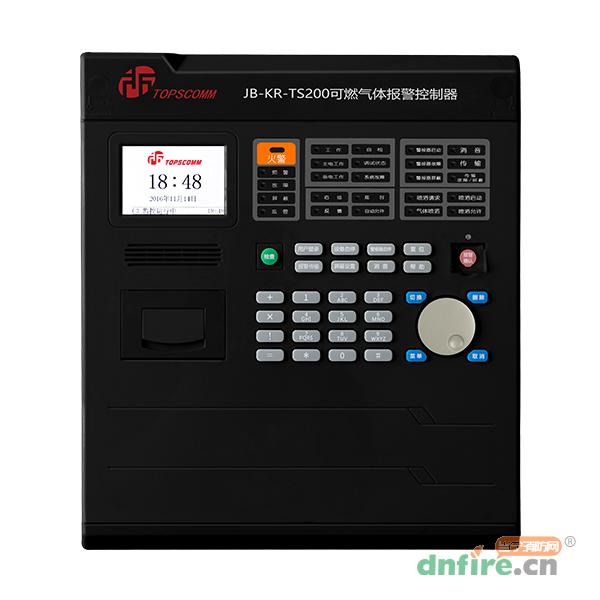

一、JB-KR-TS200可燃气体报警控制器产品特点

　　采用自主知识产权的TC-BUS通信协议，实现可供电的大电流无极性二总线通信，具有经济、布线方便、抗干扰性强、驱动能力强的特点；

　　信息快速上传机制，报警时间小于1s；

　　超宽范围工作电压，最高可达AC420V；

　　采用智能供电管理，具有备电充电管理功能及完善的保护功能；

　　全功能键盘，支持拼音、数字、字符、特殊符号等输入，操作便捷；

　　内置浪涌保护器件，减少雷击浪涌引起的设备损坏；

　　局域联网功能，实现对报警信息、联动信息的组网传输和操作；

　　极强的现场编程能力，支持联动关系的预编程和现场下载；

　　可直接通过总线配接可燃气体探测器、声光警报器、模块等。

二、JB-KR-TS200可燃气体报警控制器技术参数

内容	技术参数
型号	JB-KR-TS200
总线电压	DC16V～DC28V
总线电流	每回路最大输出电流1.2A
容量	2个回路，每回路最多可配接120个总线设备
备电电源	2节6V/12Ah铅酸蓄电池
液晶规格	320×480图形点阵彩色液晶屏
外形尺寸	360.0mm×320.0mm×75.0mm
使用环境	温度：0℃～+40℃
	相对湿度≤95%，不凝露

三、JB-KR-TS200可燃气体报警控制器安装接线

　　采用壁挂式安装结构，安装尺寸如图8-6所示。用4个ST6.3的膨胀螺栓固定在牢固的墙壁上，膨胀螺栓安装的水平间距为275mm，垂直间距为325mm。

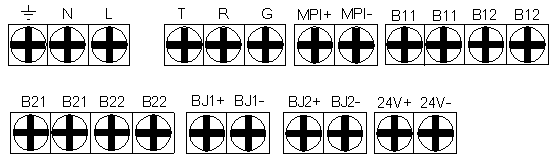

　　控制器对外接线端子示意图：

　　地线、N、L：交流220V电源输入，其中地线为电源保护地线；

　　T、R、G：RS232接口，配接CRT或传输设备；

　　MPI+、MPI-：TC-BUS-MPI总线；

　　B11、B12：TC-BUS-PDC总线回路1；

　　B21、B22：TC-BUS-PDC总线回路2；

　　BJ1+、BJ1-、BJ2+、BJ2-：两路报警信号输出，有报警信号产生时，持续24V电压输出，最大输出电流150mA；

　　24V+、24V-：对外24V电源输出（电流≤300mA）。

四、JB-KR-TS200可燃气体报警控制器布线要求

　　布线要符合GB50166-2007的要求；

　　不同电压等级、不同类别的线路，不能布在同一管内或者线槽中；

　　TC-BUS-PDC总线（B11、B12、B21、B22）为无极性二总线，宜选用RVS-2×1.5mm²或2.0mm²阻燃或耐火双绞线，最长距离不超过1200m；

　　交流220V电源线（L、N、地线）宜选用耐压750V以上的三芯绝缘线；

　　报警信号线1（BJ1+、BJ1-）、报警信号线2（BJ2+、BJ2-）宜选用RVS-2×1.0mm²或1.5mm²阻燃或耐火双绞线，最长距离不超过500m；

　　TC-BUS-MPI总线（MPI+、MPI-）宜选用RVS-2×1.5mm²红黑双绞线，最长距离不应超过1000m。

五、JB-KR-TS200可燃气体报警控制器使用注意事项

　　隔离器配接编码设备不应超过32点；

　　系统调试过程中，现场设备的防尘罩禁止过早摘除，避免因装修而导致设备误报警。
