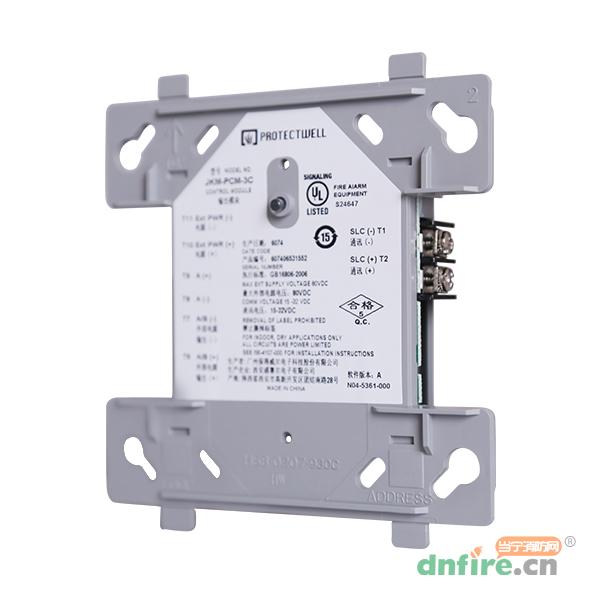

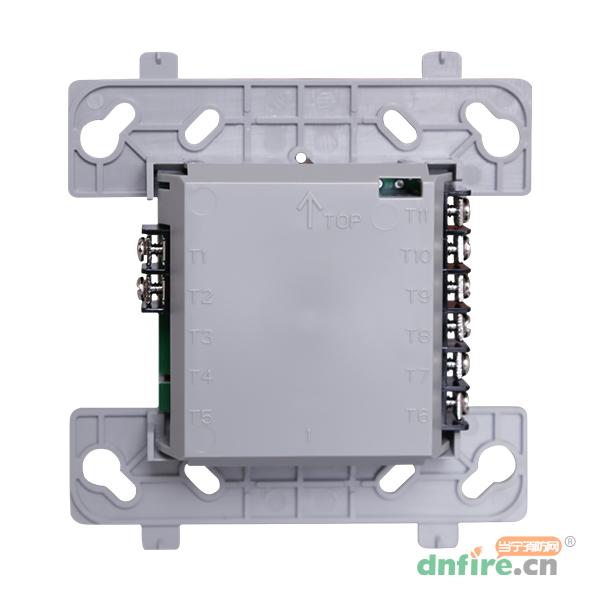

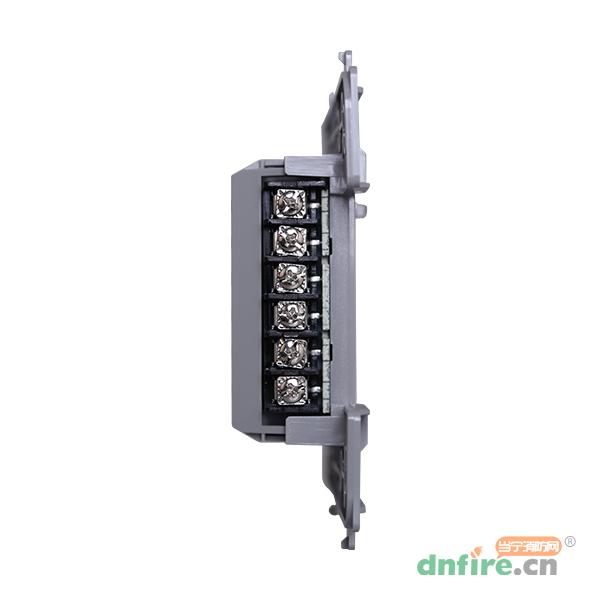

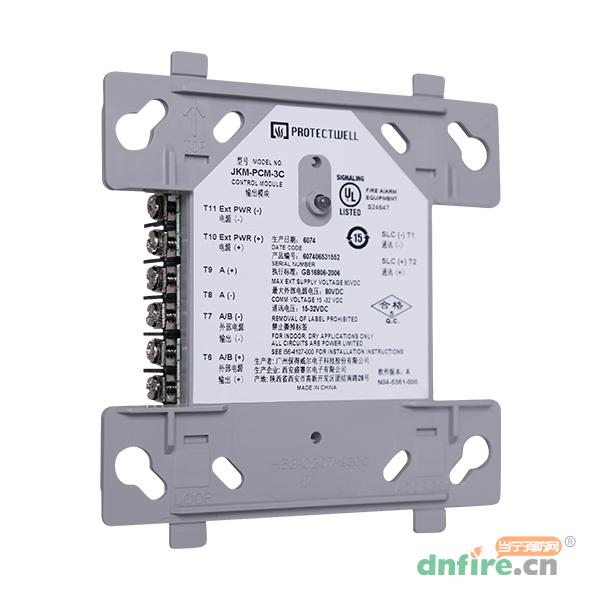

一、JKM-PCM-3C输出模块概述

　　JKM-PCM-3C模块输出一组常开触点，并对输出连线和外部输出电源进行监视。JKM-PCM-3C模块输出上的LED指示灯可通过控制器发命令码显示灭、闪亮或恒亮状态。模块里的继电器通过控制器发命令使其动作或复位。JKM-PCM-3C模块输出内置CPU，具有独立的软件地址，地址设定范围是000～199。

二、JKM-PCM-3C输出模块技术参数

　　正常工作电压：15至32VDC

　　最大点灯拉电流：6.5mA

　　静态电流：500μA@24VDC(每5秒通讯一次，终端电阻为47K欧姆)

　　最大输出回路线耗：4VDC外部供电电压

　　（端子10和11之间）：最大（直流输出）24VDC

　　最大（音频输出）：70.7VRMS，50W

　　最大直流输出电流参数：2A@CLASSB；1A@CLASSA

　　工作温度范围：-10℃～55℃(14°F～131°F)

　　工作湿度：5%～95%RH，无凝结

　　安装尺寸：124.6mm(长)x124.6mm(宽)x35.6mm(高)（模块与面板尺寸）

　　辅助组件：SMB500预埋盒(GB)
