一、凯德J-SAP-M-GS8030手动火灾报警按钮产品概述

　　J-SAP-M-GS8030手动火灾报警按钮安装在公共场所，本报警按钮含消防电话插孔。当人工确认发生火灾后，按下报警按钮上的按片，即可向控制器发出报警信号，控制器接收到报警信号后，将显示出报警按钮的编码信息并发出报警声响，将消防电话分机插入电话插孔即可与消防电话主机通讯。本手动火灾报警按钮主要具有以下特点：

　　(1)采用拔插式结构设计，安装简单方便，按钮上的按片在按下后可用专用工具复位。

　　(2)采用微处理器实现信号处理，用数字信号与控制器进行通信，工作稳定可靠，对电磁干扰有良好的抑制能力。

　　(3)地址码为电子编码，可现场改写。

　　(4)带消防电话插孔。

　　J-SAP-M-GS8030是一款室内型手动火灾报警按钮，安装在公共场所，本报警按钮含电话插孔。当人工确认发生火灾后，按下报警按钮上的按片，即可向控制器发出报警信号，控制器接收到报警信号后，将显示出报警按钮的编码信息并发出报警声响，将消防电话分机插入电话插孔即可与电话主机通讯。

　　拔插式结构设计，安装简单方便

　　高可靠性的动作机构

　　自锁的安装结构，需要专用设备拆卸

　　采用钥匙复位

　　电子编码，方便现场改写

　　低功耗

　　UL认证

二、J-SAP-M-GS8030手动火灾报警按钮主要技术参数

型号	J-SAP-M-GS8030
工作电压	信号总线电压：24V 允许范围：16V~28V
工作电流	监视电流≤0.22mA 报警电流≤1.0mA
线制	与控制器采用无极性信号二总线连接 与GS-FP-864消防电话插孔接口采用二线制连接
使用环境	类型：户内 温度：-10℃～+55℃ 相对湿度：≤95%，不凝露
外形尺寸	90.5mm×90.5mm×35mm
外壳防护等级	IP40
执行标准	GB19880-2005 UL38

三、J-SAP-M-GS8030手动火灾报警按钮结构特征、安装与布线

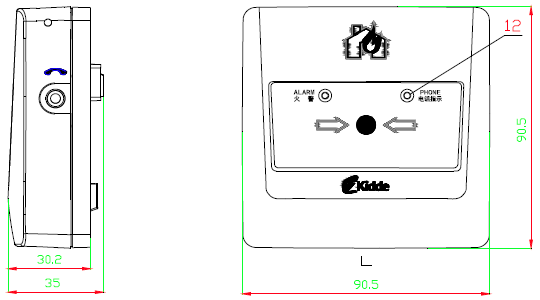

　　J-SAP-M-GS8030报警按钮的外形示意图如下图所示。

　　报警按钮的外接端子示意图如下图所示。

　　其中：Z1、Z2：信号总线，与报警控制器的信号总线连接，无极性。

　　T1、T2：消防电话线，与GS-FP-864消防电话插孔接口的E1、E2连接，无极性。

　　布线要求：信号总线采用RVS双绞线，截面积≥1.0mm²；消防电话线采用RVVP屏蔽线，截面积≥1.0mm²。

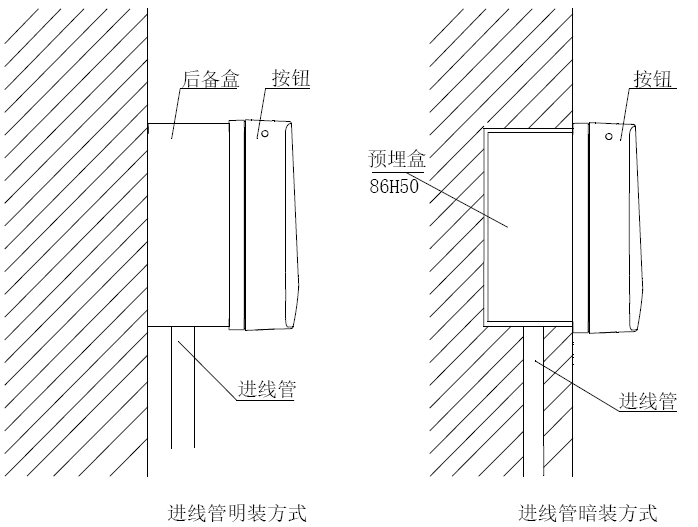

　　手动火灾报警按钮安装时只需拔下报警按钮，从底壳的进线孔中穿入电缆并接在相应端子上，再插好报警按钮即可完成安装，安装孔距为60mm。报警按钮安装采用进线管明装和进线管暗装两种方式，安装示意图如下所示。

四、J-SAP-M-GS8030手动火灾报警按钮应用方法

　　作为手动火灾报警按钮使用时，将报警按钮的总线端子Z1、Z2直接接入火灾报警控制器总线上即可。

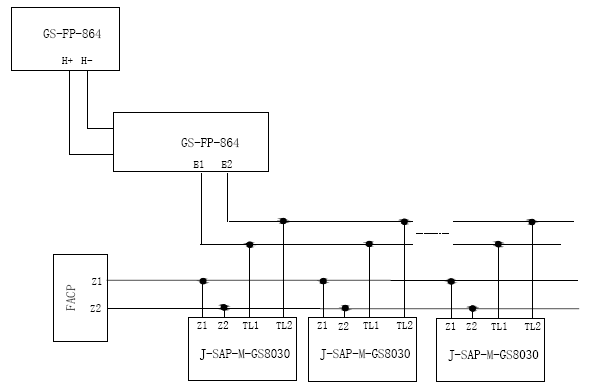

　　作为手动火灾报警按钮及消防电话插孔使用时，将报警按钮的总线端子Z1、Z2直接接入火灾报警控制器总线上，同时将报警按钮的T1、T2端子与GS-FP-864消防电话插孔接口的E1、E2连接，具体如下图所示。
