一、凯德J-SAP-M-GS8030X消火栓按钮产品概述

　　J-SAP-M-GS8030X消火栓按钮表面装一按片，当启用消火栓时，可直接按下按片，此时消火栓按钮的红色启动指示灯亮，表明已向消防控制室发出了报警信息，火灾报警控制器在确认了消防水泵已启动运行后，就向消火栓按钮发出命令信号点亮绿色回答指示灯。本按钮主要具有以下特点：

　　(1)采用拔插式结构设计，安装简单方便，按钮上的按片在按下后可用专用工具复位。

　　(2)按下消火栓按钮按片，消火栓按钮提供的独立输出触点，可直接控制其它外部设备。

　　(3)采用微处理器实现信号处理，用数字信号与控制器进行通信，工作稳定可靠，对电磁干扰有良好的抑制能力。

　　(4)地址码为电子编码，可现场改写。

　　J-SAP-M-GS8030X是一款消火栓按钮，有较高的防护等级。直接按下按片，此时消火栓按钮的红色启动指示灯亮，表明已向消防控制室发出了报警信息，火灾报警控制器在确认了消防水泵已启动运行后，就向消火栓按钮发出命令信号点亮绿色回答指示灯。

　　拔插式结构设计，安装简单方便

　　高可靠性的动作机构

　　自锁的安装结构，需要专用设备拆卸

　　采用压下报警方式，可重复使用型

　　专用钥匙复位

　　独立输出触点，可直接控制其它外部设备

　　外壳防护等级：IP43

　　电子编码，方便现场改写

　　低功耗

二、J-SAP-M-GS8030X消火栓按钮主要技术参数

型号	J-SAP-M-GS8030X
工作电压	信号总线电压：24V 允许范围：16V~28V
工作电流	监视电流≤0.22mA 报警电流≤1.2mA
线制	与控制器采用无极性信号二总线连接
指示灯	红色启动指示灯，巡检时闪亮，消火栓按钮按下时此灯点亮 绿色回答指示灯，消防水泵运行时此灯点亮
输出容量	额定 DC30V/100mA 无源输出触点信号，接触电阻≤0.1Ω
使用环境	类型：户内 温度：-10℃～+55℃ 相对湿度：≤95%，不凝露
外形尺寸	90.5mm×90.5mm×57mm
外壳防护等级	IP43
执行标准	GB 16806-2006

三、J-SAP-M-GS8030X消火栓按钮手动火灾报警按钮结构特征、安装与布线

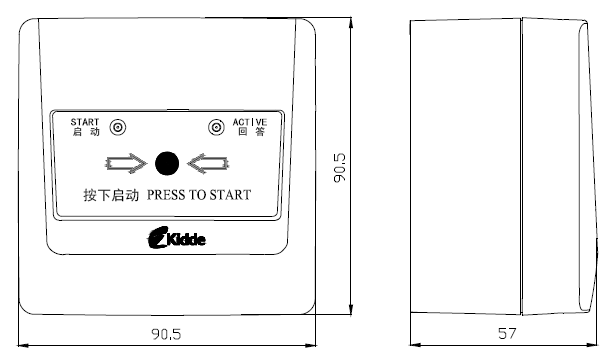

　　J-SAP-M-GS8030X消火栓按钮报警按钮的外形示意图如下图所示。

　　消火栓按钮的外接端子示意图如下图所示。

　　其中：

　　Z1、Z2：信号总线，与报警控制器的信号总线连接，无极性。

　　K1、K2：无源常开触点，用于启动外部设备。

　　布线要求：信号总线可选用截面积≥1.0mm2的RVS双绞线。

　　安装示意图如下所示。

四、J-SAP-M-GS8030X消火栓按钮应用方法

　　消火栓按钮与火灾报警控制器及泵控制箱的连接可采用总线制启泵方式，消火栓按钮直接和信号二总线连接。消火栓按钮按下，即向火灾报警控制器发出启动信号，火灾报警控制器发出启泵命令并确认泵已启动后，将命令消火栓按钮点亮绿色回答指示灯。
