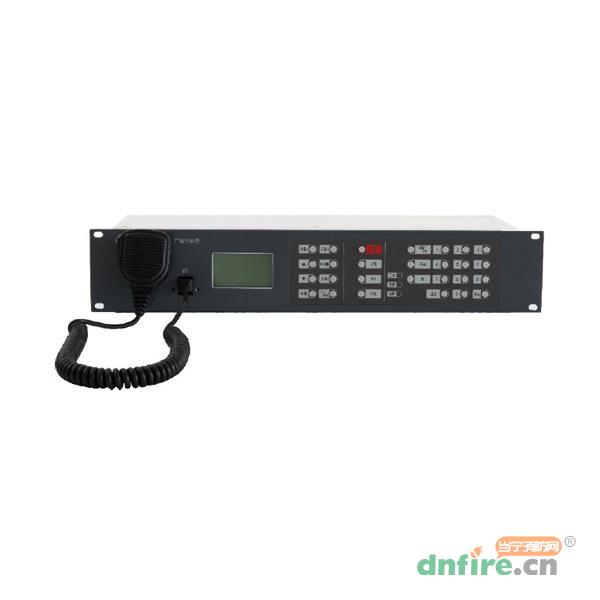

一、GS-VA-830广播控制盘产品概述
凯德GS-VA-830广播控制盘是消防应急广播系统配套产品,它与广播功率放大器、扬声器、GS-MOD802扬声器监视模块等设备共同组成消防应急广播系统。同时它也通过RS485串行总线与消防控制器相连接,一起完成消防联动控制。它可以同时接入最多15台功放,以满足工程上的最大限度的需要。具备SD卡接口,可播放SD卡中MP3格式音频进行正常广播。作为应急广播也兼顾了正常广播播音的需要,二者自由切换,应急广播优先。
完全满足国家标准GB16806的一套消防应急广播系统,由广播控制盘和不同瓦数的功放组成。整套设备集成度高,功能强大,使用方便,外形美观。广播控制盘可支持FAT32格式各种容量SD卡作为MP3放音音源,也可通过外部音源输入端口接入外部音源设备(CD唱机、收音机等)作为外线放音音源。另外广播控制盘能对话筒应急广播的内容进行长达10小时的录音存储,并能通过电子录音输出接口输出。
应急广播、话筒、MP3、外线四种播音模式
话筒播音优先于背景音乐和应急电子语音广播
手动、自动两种工作方式
分区、通播两种启闭方式
2U柜式安装、配置灵活
可以级联15台功放
二、GS-VA-830广播控制盘主要技术参数
型号 |
GS-VA-830 |
工作电压 |
DC24V |
工作电流 |
<150mA |
失真度 |
<5% |
信噪比 |
≥70dB |
通讯模式 |
RS485(波特率9600bps)
可最多级联15台功率放大器
|
使用环境 |
温度:0℃~+40℃
相对湿度:≤95%,不结露
|
外形尺寸 |
88.1mm(高2U)×482.6mm(宽)×155mm(厚) |
三、GS-VA-830广播控制盘结构特征、安装与布线

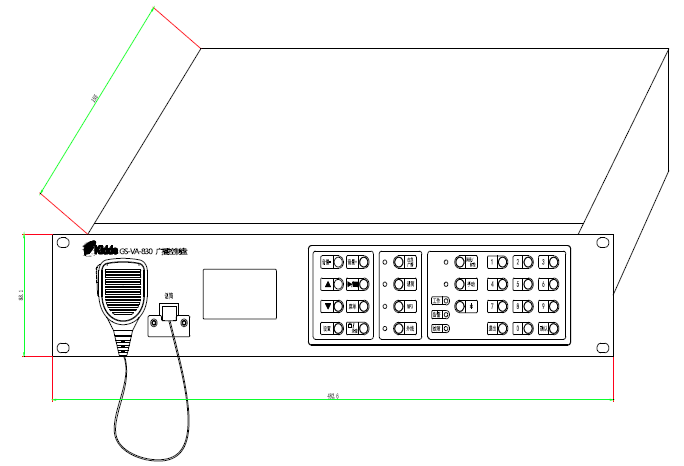

GS-VA-830广播控制盘外形及结构示意图如下:

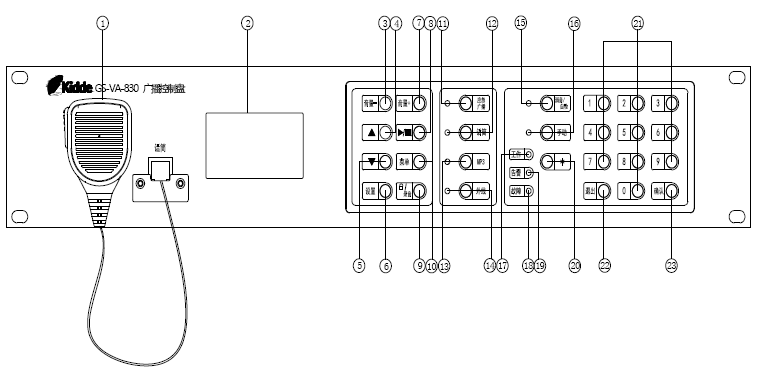

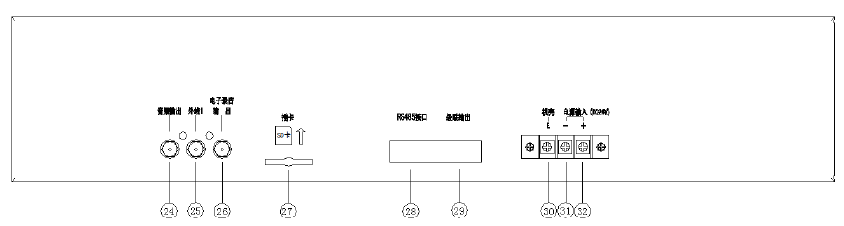

本广播控制盘采用标准插盘结构安装,前、后部示意图如下:
1)手持黑话筒(PTT):本机随机提供专用话筒,用于对外进行话筒广播,话筒插口处可用随机附赠的话筒挡板固定。
2)液晶显示屏(LCD):操作显示界面,用于显示所操作的信息和机器状态警报信息。
3)音量-:音量调节按键,用于减小音量。
4)上翻键:用于液晶滚屏上翻(MP3播音模式时用于选曲上一首)。
5)下翻键:用于液晶滚屏下翻(MP3播音模式时用于选曲下一首,长按用于播音界面切换到分区开启信息显示界面)。
6)设置键:按此键进入设置菜单,广播盘处于播音模式时该按键操作无效。
7)音量+:音量调节按键,用于增大音量。
8)播放/暂停键:MP3播音及应急录音回放时,用于对选定音频文件播放/暂停控制。
9)解锁/录音键:按此键并输入正确密码后设备可进入解锁状态。解锁状态下,按此键可直接进入电子语音设置中的话筒录音选项卡。
10)菜单键:MP3菜单选择键,用于对播音循环方式的设置,只有在MP3播音界面时该按键操作有效。
11)应急广播键及指示灯:解锁状态下重复按键可进入或退出应急播音状态,红色工作指示灯。
12)话筒键及指示灯:重复按键可进入或退出话筒播音状态。锁定状态下进入的是话筒背景播音状态(绿灯);解锁状态下操作进入话筒应急播音状态(红灯)。
13)MP3键及指示灯:重复按键可进入或退出MP3播音状态,绿色工作指示灯。
14)外线键及指示灯:重复按键可进入或退出外线播音,绿色工作指示灯。
15)消音/自检键及指示灯:蜂鸣器讯响时按下可消音,同时绿色指示灯亮。广播盘有故障报出并且处于播音状态时,按两次可返回到故障界面并消音。长按3s广播盘联动功率放大器进行自检。
16)手动键及指示灯:按此键可进行手自动状态切换。手动模式时,绿色指示灯亮,广播控制盘对联动火警信号不做处理。
17)工作指示灯:绿色,点亮时说明本机供电正常。
18)故障指示灯:黄色,点亮时说明系统出现了故障。
19)告警指示灯:红色,点亮时说明本机接收到控制器发来的火警信号。
20)*键:通配符*作为数字键的补充(一个*号代表0-9,比如01000*,代表010000、010001、010002….010009共10个分区号码)用于启闭分区。输入分区号******,表示通播请求。
21)数字键:用于0~9的数字输入选择。
22)退出键:用于关闭分区、退出菜单等操作。
23)确认键:用于分区开启及输入确认。
24)音频输出:本机音频输出端口,连接功率放大器的音频输入。
25)外线1:外接音频信号输入接口,如CD唱机、收音机等。
26)电子录音输出:话筒应急录音输出接口。
27)SD卡卡槽:可插FAT32系统任意容量SD卡,作为MP3放音的音源。
28)RS485接口:接消防控制器串行总线,RS485通讯接口。
29)级联输出接口:控制信号输出线,接功率放大器级联输入。
30)机壳地:本机接地端子。
31)电源输入负极:本机24V电源接入口。
32)电源输入正极:本机24V电源接入口,注意电源正负不能反接。
布线要求:定压输出线采用阻燃RV线,截面积≥1.0mm2。最大传输距离1500米。
