一、TX3470气体灭火终端模块概述:
TX3470气体灭火终端模块用于在气体灭火控制装置系统中控制放气电磁阀,完成灭火气体喷洒。
TX3470气体灭火终端模块适用于银行、博物馆、图书馆等需保护贵重物品的场所。

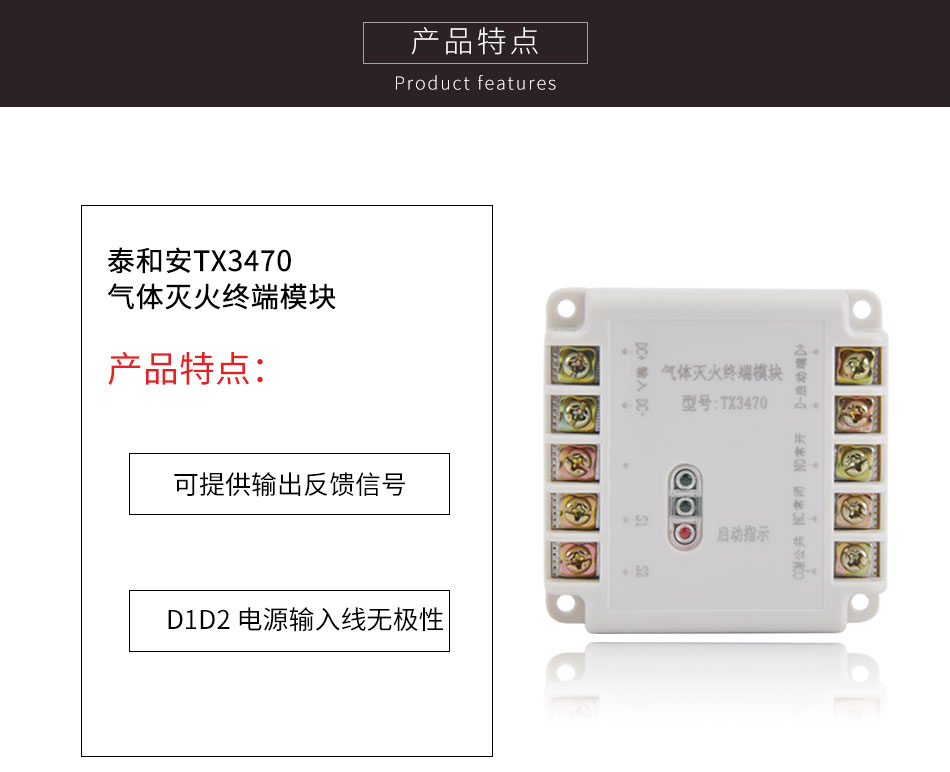

二、TX3470气体灭火终端模块特点:

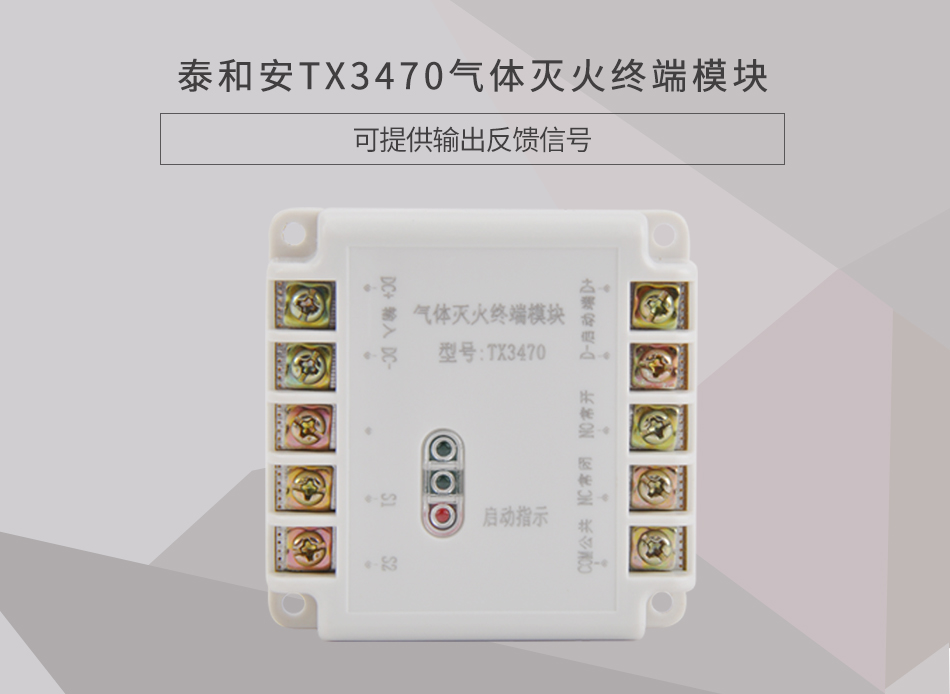

1、可提供输出反馈信号
2、D1D2电源输入线无极性

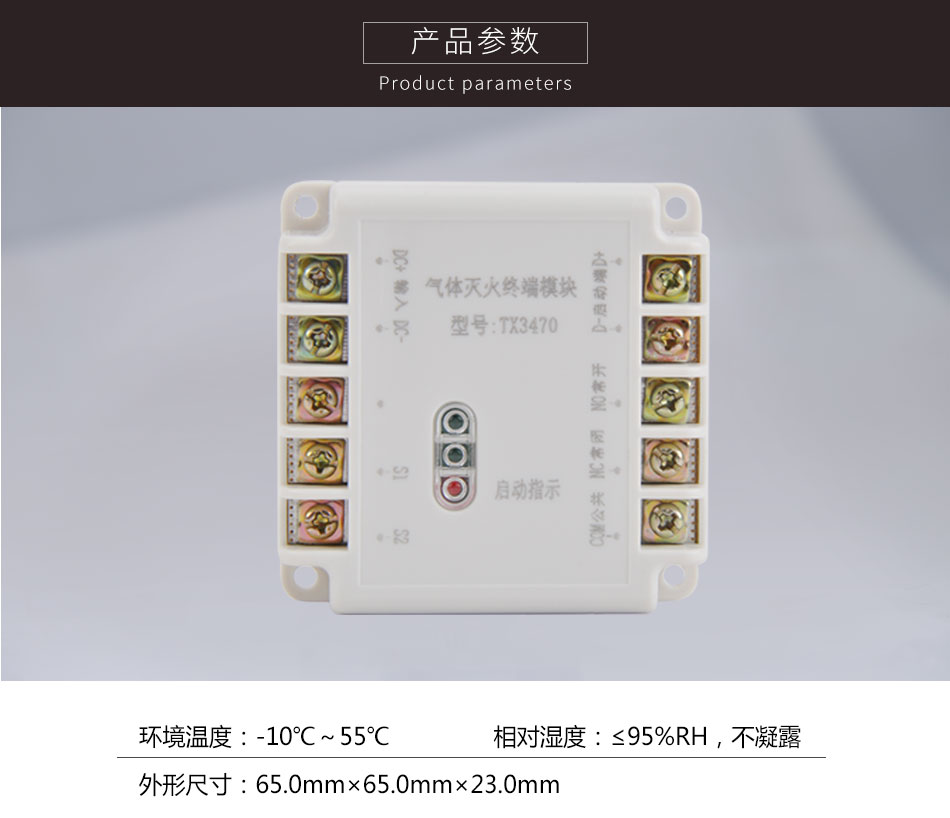

三、TX3470气体灭火终端模块技术特性:
温度 |
-10℃~55℃ |
相对湿度 |
≤95%RH,不凝露 |
外形尺寸 |
65.0mm×65.0mm×23.0mm |
四、TX3470结构特征

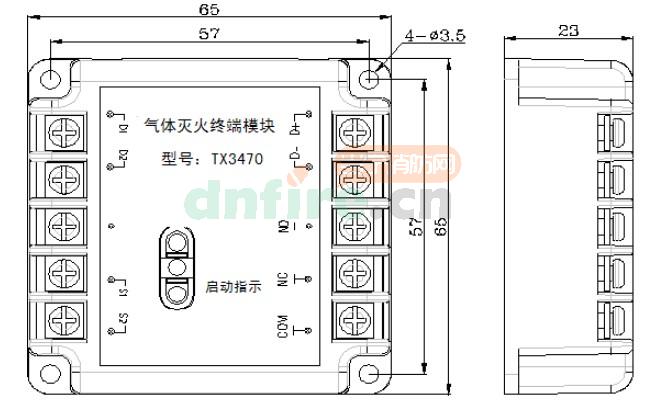

TX3470气体终端灭火模块外形示意图
五、TX3470气体灭火终端模块工作原理:
利用继电器切换触点输出电压信号。同时利用继电器切换触点将启动信号反馈至输入模块。
六、安装与布线:
警告:安装设备之前,请切断电源并确认底壳已安装牢靠。安装位置应注意防雨防潮,避免阳光直射。
1、安装前应首先检查外壳是否完好无损,标识是否齐全。

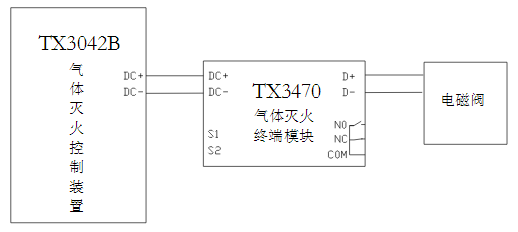

2、气体灭火终端模块接线说明如下:
DC1、DC2:接气体灭火控制器D+D-端子(无极性)。
D+、D-:接放气电磁阀。
S1、S2:调试时不须连接,投入运行后用短接线短接。
NO、NC、COM:启动输出后的无源输出接点
要求DC1、DC2,D+D-线采用BV-2×2.0mm2线;穿金属管(线槽)或阻燃PVC管敷设
