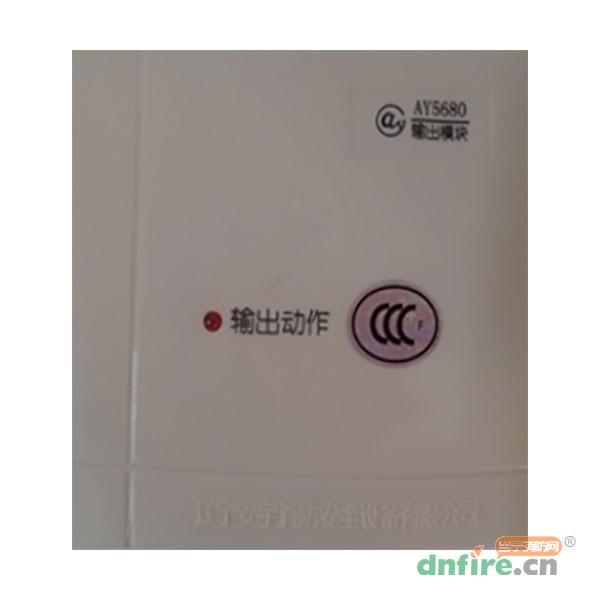

AY5680输出模块
品       牌:
证       书:
中国3C认证 检验报告
价       格:
媒体价    ¥0.0元
价       格:
市场价    待询价
购买方式:
产品热度:
好评
度:
  • 功能不错
  • 性价比高
  • 用着还不错
  • 质量很好
QQ:65890257
  • 安宇
进入品牌页
关注
类似产品
 JB-TB-AY3200火灾报警控制器(...

详情介绍

属性参数

文章资料

图片(0)

视频(0)

咨询评价

售后保障

年中大促

一、AY5680输出模块功能和用途

  ·连接在火灾报警控制器的信号总线上,提供一组常开触点。

  ·能够实现对广播输出音频总线的切换控制,具有输入、输出线的断线和短路检测功能,并将设备的状态反馈给火灾报警控制器。

二、AY5680输出模块技术指标

静态电流 <300μA 输出触点容量 DC125V/1A
动作电流 <2mA 环境温度 -10℃~+50℃
信号总线电压 DC13V~24V 环境湿度 ≤95%RH(40±2℃)
外形尺寸 85*85*35mm

三、AY5680输出模块特点

  ·采用电子编码方式进行编码,占用回路单元一个编址点,编址点在1-255范围内可设。

  ·可直接安装在工程预埋的86系列安装盒上,也可采用明装方式,安装在模块明装盒上。

  ·可通过火灾报警控制器将模块的常开触点设置为点动或常动输出方式。

  ·可通过火灾报警控制器对其进行延时输出设置,延时输出的延时时间范围为0s-10min。

  ·具有开启、反馈的状态指示。

四、AY5680输出模块接线示意图

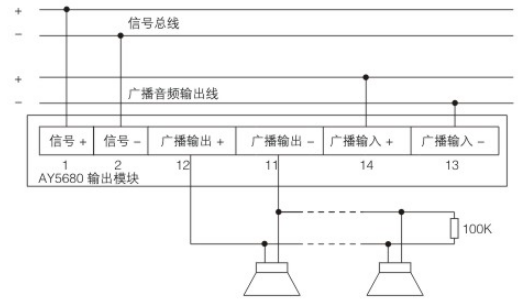

  ·AY5680型输出模块控制切换广播音箱接线示意图

AY5680输出模块

  注:引线为黑色的100K电阻为随模块附带的黑色终端电阻,此终端电阻必须接到广播音频线路的最未端。

五、AY5680输出模块布线要求

  ·信号总线布线方式同JTY-GD-AY3880点型光电感烟火灾探测器

六、AY5680输出模块注意事项

  ·模块随机带的终端电阻必须按要求接在广播音箱的相应端子上,否则模块将会失去监视外部连接线的通断功能,同时报故障。

  ·在模块没有接广播音频线、输出广播音频线没有接终端电阻或存在断线和短路时,模块报自检故障。
