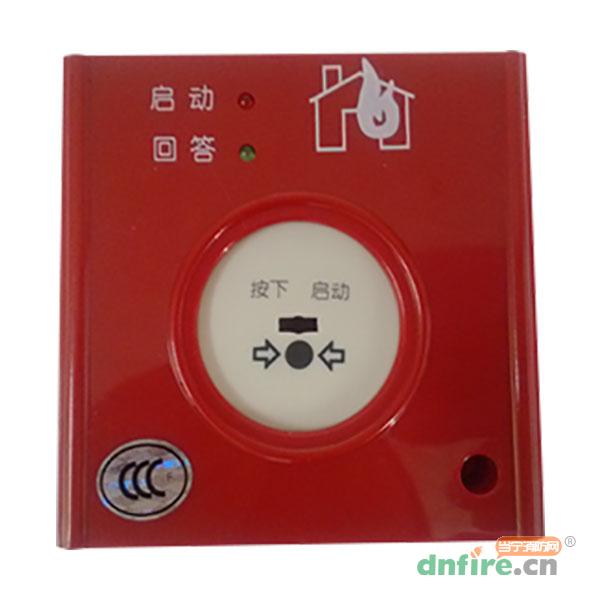

一、AY3719消火栓按钮功能和用途

　　·连接在火灾报警控制器的信号总线上，提供一组可人为按下式开关和一组无源常开触点。

　　·当开关被按下时，可控制消防泵等设备的启动，同时将启动信号传输至火灾报警控制器。

二、AY3719消火栓按钮技术指标

静态电流	＜200μA	环境温度	-10℃~+50℃
火警电流	＜3mA	环境湿度	≤95%RH（40℃±2℃）
工作电压	DC13V~24V	外形尺寸	85*85*35mm
输出触点容量	≤DC24V/250mA

三、AY3719消火栓按钮特点

　　·采用电子编码方式进行编码，占用回路单元一个编址点，编址点在1-255范围内可设。

　　·可直接安装在工程预埋的86系列的安装盒上，也可采用明装方式，安装在手报明装盒上。

　　·采用两总线无极性的工作方式。

　　·具有启动、回答状态的指示。

　　·不用拆卸，采用专用钥匙对启动部件进行复位。

四、AY3719消火栓按钮接线示意图

五、AY3719消火栓按钮安装方式

　　·将一字形螺丝刀插入手报右侧的槽孔中，旋转螺丝刀，打开手报外壳。

　　·对手动火灾报警按扭进行编码。·将连接线从引线孔中引出，按要求接在相应的端子上。

　　·用两个ST2.9×10自攻螺丝钉将手动火灾报警按钮固定。

　　·将外壳扣上即可。布线要求同JTY-GD-AY3880点型光电感烟火灾探测器。

六、AY3719消火栓按钮布线要求

　　·信号总线的布线要求同JTY-GD-AY3880点型光电感烟火灾探测器。

　　·24V电源线宜采用截面积≥2.5mm2多芯铜导线。

七、AY3719消火栓按钮注意事项

　　·工程应用时，要充分考虑到常开触点的容量，中间继电器的动作电流不能大于250mA。
