一、YD-200M组合式电气火灾监控探测器产品功能

　　剩余电流实时显示

　　剩余电流监控功能

　　温度检测功能

　　温度值实时显示

　　声光报警功能

　　报警信息、类型识别显示

　　故障类型识别显示，故障回路地址显示

　　设置参数存储，断电不丢失

　　可与感温探头感烟探头可燃气体探测器等设备联动控制

　　可与火灾自动报警系统中心联动，实现远程切断负载电源

　　具备CAN总线接口，对故障状态实现微机远程监测、远程传输、远程控制

　　辅助无源反馈常开触点

　　具有自检功能（只对本机自检）

二、YD-200M组合式电气火灾监控探测器技术参数

型号	YD-200M
名称	组合式电气火灾监控探测器
品牌	远大金盾
额定工作电压	AC220V±10% 50HZ
额定工作电流	10mA-15mA
额定漏电动作电流	200mA-950mA
调节精度	50mA
漏电动作时间	≤1S
温度报警范围	60℃-100℃
控制输出容量	5A 30VDC/5A 250VAC
反馈触点	常开
安装方式	导轨式安装
漏电回路数	1回路
使用温度	-10℃-+40℃

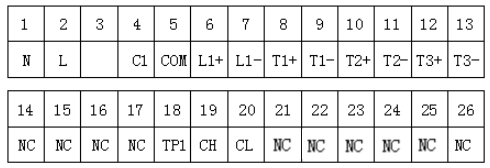

三、YD-200M组合式电气火灾监控探测器接线端子说明

端子编号	功能
3、14、15、16、17、21、22、23、24、25、26	空
8、9	温度探测回路1
10、11	温度探测回路2
12、13	温度探测回路3
6、7	漏电回路
19、20	CAN通讯端口1
18	CAN通信端口匹配电阻短接口
4、5	无源报警输出
1、2	火线、零线

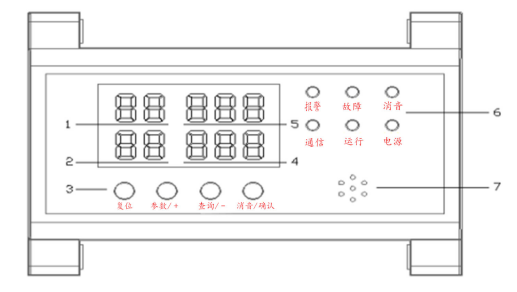

四、YD-200M组合式电气火灾监控探测器结构示意图

　　1：显示数组1

　　2：显示数组3

　　3：按键

　　4：显示数组4

　　5：显示数组2

　　6：指示灯组

　　7：蜂鸣器
