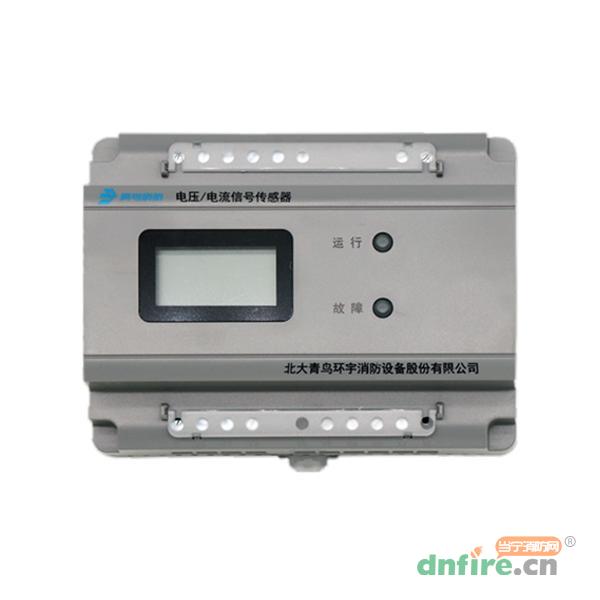

一、JBF6187-A3电压/电流信号传感器产品概述

　　JBF6187-A3型电压/电流信号传感器为总线编址型现场设备，适用于监测采用双路三相四线制供电的电源配电系统。当其监测的这两路三相交流电压信号出现供电中断、过压、欠压、缺相、错相等故障，三相交流电流出现的过载故障时，传感器会实时将上述故障信号传递给消防设备电源状态监控器进行声、光报警。

二、JBF6187-A3电压/电流信号传感器功能特点

　　1、JBF6187-A3传感器采用电子编码方式进行编码，编址范围1～252。

　　2、传感器和监控器之间采用无极性两总线连接方式，同时实现传感器供电及信息传输功能。

　　3、JBF6187-A3传感器设有两个指示灯，绿灯闪烁表示为正常工作状态，黄灯常亮表示为故障状态。

　　4、传感器具有对两路三相四线制消防电源的电压值和电流值的实时监控功能，可在100秒内报出消防电源的供电中断、过压、欠压、缺相、错相、过载等故障。

　　5、JBF6187-A3传感器能将所监测的电压信号和电流信号传送到消防设备电源状态监控器。

　　6、具有CT变比功能，用于监测超过5A的电流（通过监控器菜单进行设置）。

三、JBF6187-A3电压/电流信号传感器基本参数

型号	JBF6187-A3
规格	双路
检测对象	三相四线电源的电压值、电流值
额定工作电压	DC24V（回路总线供电）
额定工作电流	5mA
电压测量范围	AC220V
电压分辨率	1V
电流分辨率	0.01A
过载百分率	0%～20%
过压百分比	0%～20%
欠压百分比	0%～20%
通讯方式	无极性两总线
传输距离	≤1000m
工作环境	温度：0℃～+40℃ 相对湿度：10%～93％（非凝露）
外形尺寸	132mm×100mm×58mm（L×W×H）
安装方式	35mm标准导轨

四、JBF6187-A3电压/电流信号传感器接线图

1、如您在购物过程中遇到配送、支付、售后、购买等问题，请您参照 http://www.dnfire.cn/article-39.html 或发送邮件至webmaster@dangning.cn，我司客服会为您妥善处理；
2、JTY-GM-GST9611点型光电感烟火灾探测器的产品问题，请您点击进入；
3、关于JTY-GM-GST9611点型光电感烟火灾探测器安装使用调试等问题，欢迎您来消防百事通的相关问题频道与网友讨论交流或咨询管理员；

当宁消防网提醒您在收到货物时要对货物的外包装进行检查，如果因运输过程中包装有破损、开裂、雨淋等问题，您可以拒绝签收！

服务承诺
当宁消防承诺：所售商品都是正品行货，我们将严格按照国家三包政策，针对所售品履行保修、换货和退货的义务。企业客户在提供《一般纳税人证书》、《营业执照》、《税务登记证》、《开户许可证》四类证件复印件后，可由当宁消防开具增值税发票。开好后，会以快递方式给您寄出。产品下单付款后，当宁消防物流部门会尽快发货，十五个工作日内将货物发出，特殊商品除外。我们还为您提供具有竞争力的商品价格和运费政策，请您放心购买！

注：因厂家会在没有任何提前通知的情况下更改产品包装、产地或者一些附件，本司不能确保客户收到的货物与当宁消防网图片、产地、附件说明完全一致。只能确保为原厂正货！并且保证与当时市场上同样产品一致。若当宁消防网没有及时更新，请大家谅解！

权利声明
当宁消防网上的所有商品信息、产品图片、购买评价等内容，是当宁消防网重要的经营资源，未经许可，禁止非法转载使用。

商品属性
[工作电压]	DC24V
[工作电流]	5mA
[工作温度]	0℃～+40℃
[相对湿度]	10%～93％（非凝露）
[传感器类别]	电压电流传感器
