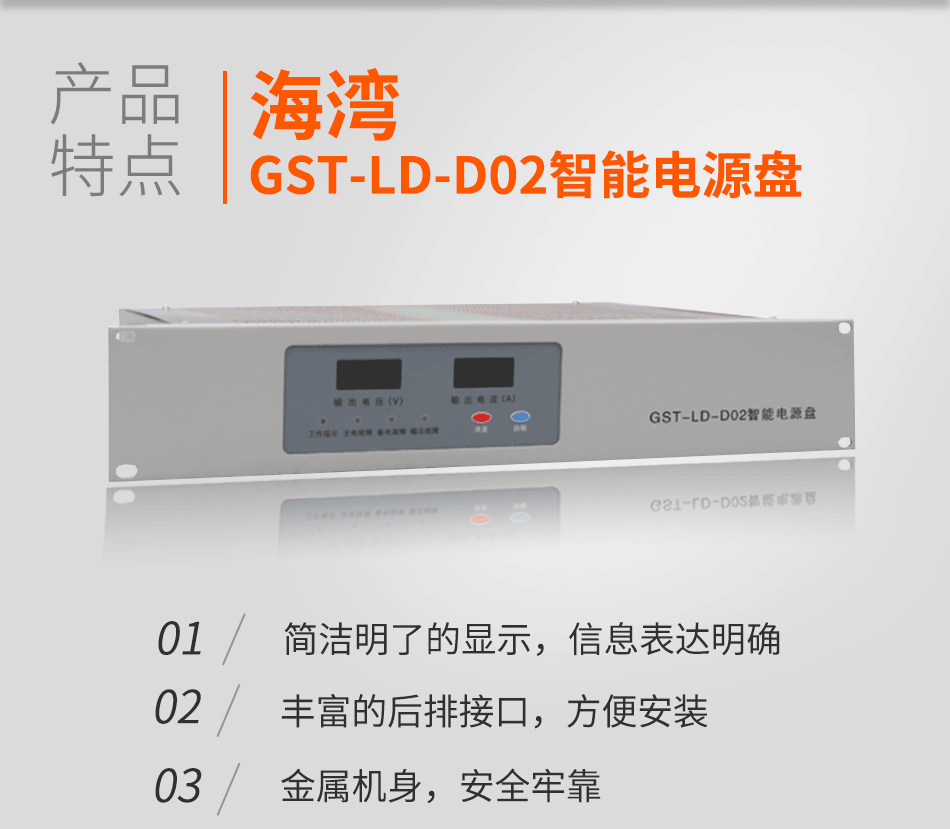

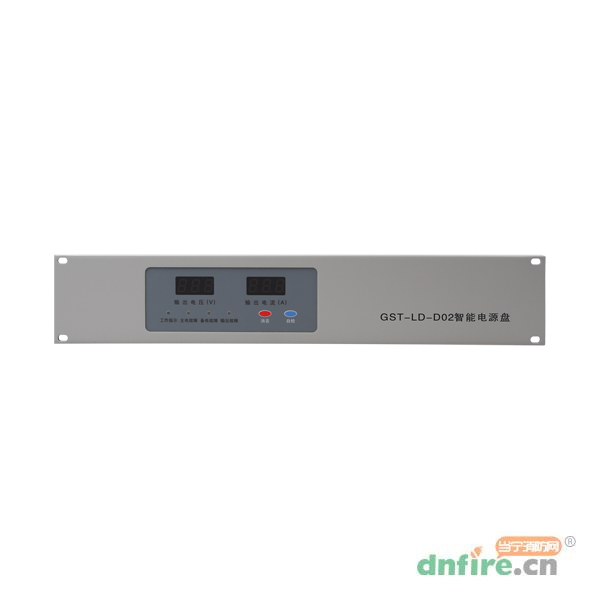

一、GST-LD-D02智能电源盘概述
GST-LD-D02智能电源盘是海湾公司推出的专门用来为整个消防联动控制系统供电的DC24V大容量现场电源输出设备。它主要由电源主变换、备电管理以及电源监控显示三部分组成。
完善的内部保护电路可保证在现场设备输出长时间短路情况下进行自我保护，当短路故障排除后电源盘自动恢复并正常投入运行。备电管理电路具有对备电充电、过放电保护、主备电自动切换等功能，这就保证了蓄电池的多次循环利用，从而保证在现场无主电时系统在一定时间内仍可正常运行。同时电源盘可对自身运行情况进行监测，对交流输入电压、输出电压、输出电流进行实时显示并上报主电、备电、输出三种故障，便于现场操作人员了解电源盘状况并及时排除故障。
考虑到工程上多线制对电源的特殊要求，本电源盘专门输出一路“内部使用”电源，确保在现场设备短路时多线制仍能正常工作。

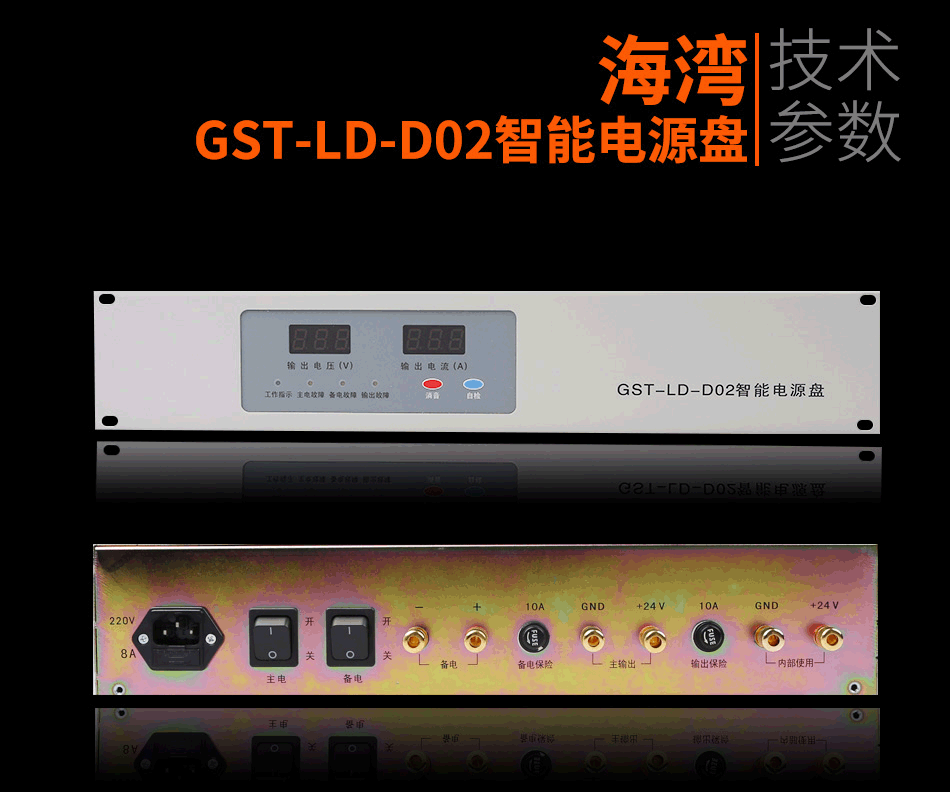

二、GST-LD-D02智能电源盘技术指标
1.输出容量：额定容量：DC24V，6A 最大容量：DC24V，8A
2.使用环境：环境温度：0C～＋40C 相对湿度≤95％，不凝露
3.电源：主电：AC220V，<250W 备电：DC24V/24Ah密封铅酸蓄电池
三、GST-LD-D02智能电源盘结构特征、安装与布线

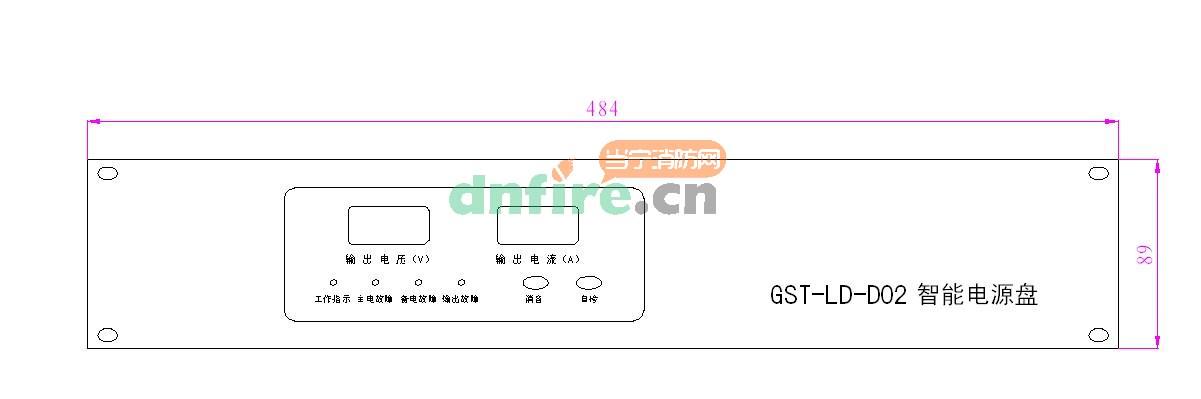

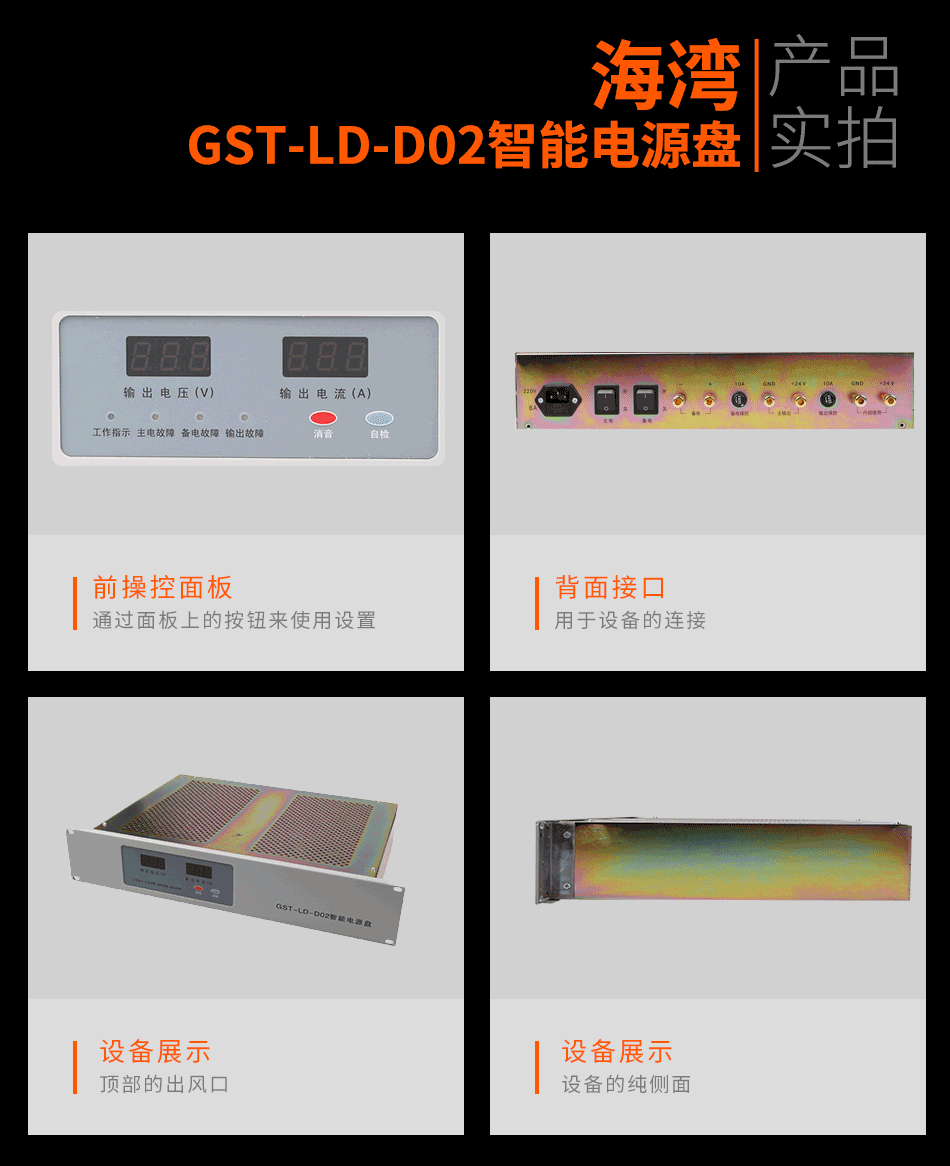

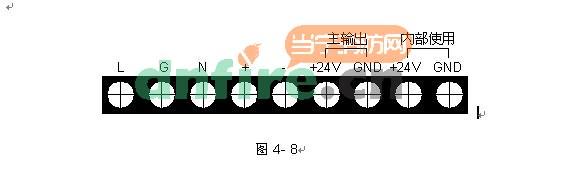

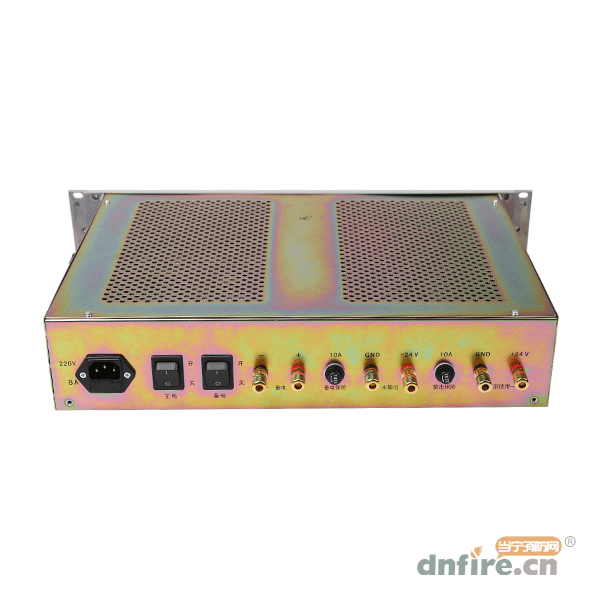

本电源盘采用柜式插盘结构安装，属标准配置产品，当系统内总的用电量较大时，可选装多块电源盘。 电源盘的主电开关、备电开关在电源盘的后面，同位于电源盘后面的还有主电插座、保险及输出接线端子，电源盘对外接线端子示意图4-8：
其中:
L、G、N（电源插座）：交流220V电源端子(G为机壳保护地线端子)
+、-：备电输入端子 +24V、GND（主输出）：DC24V主输出端子
+24V、GND（内部使用）：DC24V多线制电源输出端子
布线要求：DC24V电源输出线采用阻燃BV线，截面积≥4.0mm2。
1.电源盘采用CPU数码显示电压及电流。CPU与硬件双重检测电压及电流极限值，超过极限值报警。硬件控制充电及主、备电切换，保证CPU死机时不影响控制电路工作，浮充电源正常充电，当出现主电掉电时，备用电源自动导入为外部设备供电。
2.本电源盘可对主电及输出故障进行报警，当输入电压大于AC260V或小于AC160V时，报主电故障；当输出电压大于DC28V、输出电流大于8A、输出保险熔断时报输出故障。

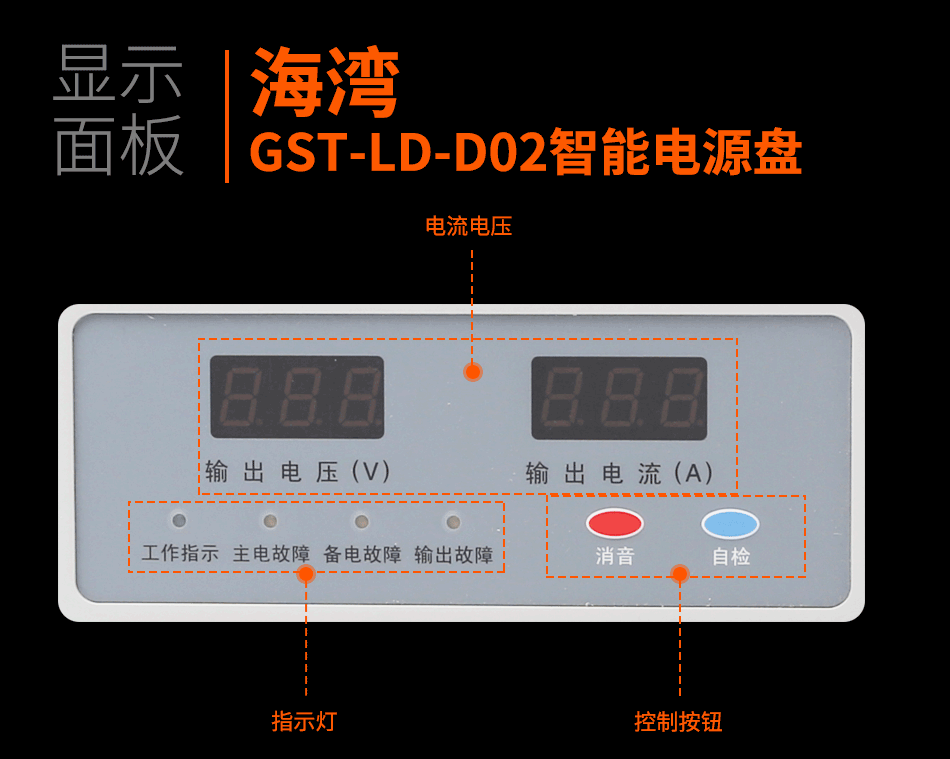

3.电源监控部分用来指示当前正在使用哪一路电源，正在使用电源的电压值及浮充电源的现有电压值以及各类故障及状态显示。
五、GST-LD-D02智能电源盘故障及维修处理
1.当电源盘通电后，如果没有输出，可能是电源插座内3.15A延时保险断路或硅桥B1的2脚与地无输出。
2.如输出正常，而显示板无显示，检查排线及显示板CPU。
3.当发生输出、主电、备电故障时，分别检查输出、主电、备电保险是否断路。
更多GST-LD-D02智能电源盘的资料、报价、安装调试等问题请致电我们：400-928-6119！
1、如您在购物过程中遇到配送、支付、售后、购买等问题，请您参照
http://www.dnfire.cn/article-39.html 或发送邮件至webmaster@dangning.cn，我司客服会为您妥善处理；
2、JTY-GM-GST9611点型光电感烟火灾探测器的产品问题，请您
点击进入；
3、关于JTY-GM-GST9611点型光电感烟火灾探测器安装使用调试等问题，欢迎您来消防百事通的相关问题频道与网友讨论交流或咨询管理员；
当宁消防网提醒您在收到货物时要对货物的外包装进行检查，如果因运输过程中包装有破损、开裂、雨淋等问题，您可以拒绝签收！
服务承诺
当宁消防承诺：所售商品都是正品行货，我们将严格按照国家三包政策，针对所售品履行保修、换货和退货的义务。企业客户在提供《一般纳税人证书》、《营业执照》、《税务登记证》、《开户许可证》四类证件复印件后，可由当宁消防开具增值税发票。开好后，会以快递方式给您寄出。产品下单付款后，当宁消防物流部门会尽快发货，十五个工作日内将货物发出，特殊商品除外。我们还为您提供具有竞争力的商品价格和运费政策，请您放心购买！
注：因厂家会在没有任何提前通知的情况下更改产品包装、产地或者一些附件，本司不能确保客户收到的货物与当宁消防网图片、产地、附件说明完全一致。只能确保为原厂正货！并且保证与当时市场上同样产品一致。若当宁消防网没有及时更新，请大家谅解！
权利声明
当宁消防网上的所有商品信息、产品图片、购买评价等内容，是当宁消防网重要的经营资源，未经许可，禁止非法转载使用。
关于我们
当宁消防网提供的商品保证正品，并提供正规的增值税发票，货物从发出之日起，质保一年，请放心购买。
关于发票
发票说明：当宁消防网所售商品均可提供正规发票。
发票抬头：发票抬头不能为空，您可在下单时，在“备注”处填写您本人/他人的名字或公司名称，发票一旦开出即不可更改、退换。如因客户原因导致的发票抬头错误，恕不能提供发票重开服务，敬请谅解。
签收提醒
为了您的权益能够得到有效的保障，请您在签售货物时务必对商品的型号、数量和外观等内容进行核对验收，并建议您尽量不要委托他人代为签收，若由他人代为签收商品且在没有配送人员在场的情况下发生的验货行为，则视为您所订购商品及包装无任何问题。
退换货
在保证产品包装保存完好、配件、合格证、发票齐全的前提下，若您的产品出现质量问题，只需提供当时购买的订单号，从产品发出之日起，一年内享受当宁消防免费的售后维修服务（配件除外、运费各半）。
特别提醒：
由于本店所售产品为工业品，一旦售出，概不退换，请购买前确认好型号，如确为产品本身质量问题，自签收之日起，在保证产品包装完好不影响二次销售的情况下，可申请退换货，谢谢您的支持！
自产品发出之日起1年内，如遇产品质量问题，请您联系客服处理，经技术确认后，为您作维修处理（运费各半）。
【注意事项】
1.由于本店发错产品，返回运费由我们承担。
2.当宁所售均为全新品，为保护消费者利益，以下情况视为影响二次销售：
1）物品上出现划痕、裂缝；
2）物品上包装破损或已通电使用；
3）密封产品原包装打开；
4）其他可能影响二次销售的；
3.以下情况不予以办理维修：
1）过保产品（超过保质期的产品）；
2）人为损坏；
3）非我店售出产品；
4）经鉴定无法维修；
4.请在里面放置一张纸条，上面写清楚故障描述、订单号、原收件人的姓名、电话、收货地址以及寄回物品清单。
APP下载
发布询价单
问匿名用户评论等级：
你好，电源盘正常运行一段时间后就会一直发出滋滋的声音并且开始闪烁会是什么原因
答管理员：
接线端子那看下接线，是否有接触不良或毛刺打火。也可以将负载线路拆下测量下线阻是否正常。
2022-05-07 23:00:04
问匿名用户评论等级：
你好
答管理员：
有什么可以帮助你的吗
2022-05-02 09:26:28
问匿名用户评论等级：
输出故障是什么原因
答管理员：
输出故障可能是设备内部电路有问题了，输出故障要烦一些。
2021-09-08 17:48:58
问匿名用户评论等级：
它电压不变，电流为零，什么原因呢？
答管理员：
排除电源盘本身问题外，可能没有输出，现场没用电设备或者输出线路断开了。
2020-10-12 11:21:10
问匿名用户评论等级：
这款不接备用电源，直接接220市电能正常使用吗？
答管理员：
可以有输出，但备电会报故障。另外220断电，就瘫痪了。蓄电池价格还好，不贵，是必须需要的
2020-09-03 15:15:47
问匿名用户评论等级：
如何调节声音大小
答管理员：
电源盘调节什么音量?技术问题也可以电话联系我们，咨询一下400-928-6119
2018-08-03 04:37:46
问匿名用户评论等级：
电源盘没有输出电流是什么情况啊
答管理员：
电源盘是否正常工作了呢，前面的显示的电压、电流是多少呢？如果其他都正常，没有故障信息，那就可能电源盘坏了。建议你联系一下400-928-6119，详细沟通看看什么问题。
2018-05-15 19:27:46
问匿名用户评论等级：
求内部接线图
答管理员：
电源盘内部的线路图吗？这个还真没有，厂家的研发以及制造人员应该有。
2017-10-12 15:49:02
问匿名用户评论等级：
你好，问什么主电源没报故障，上面显示的用的备用电源
答管理员：
备用电源是指电池，看下电池以及对应线路是否有问题
2017-05-27 11:35:17
问匿名用户评论等级：
智能电源盘 GST-LD-D02和报警控制器 JB-QG-GST5000电源取自市电，请问市电负荷要求多大1KW够吗?火灾报警负荷应该怎么算
答管理员：
火灾自动报警系统里面主要耗电设备有控制模块以及声光报警器以及一些探测器（如火焰探测器），这些设备的功耗是有定值的再乘以设备数量就大概知道你系统所需的总功耗了。在配置清单时，这些供应商会考虑进去的。有有疑问可以联系当宁消防网400-003-0119，当宁消防网为客户是提供技术服务支持的。
2015-04-14 10:20:37
