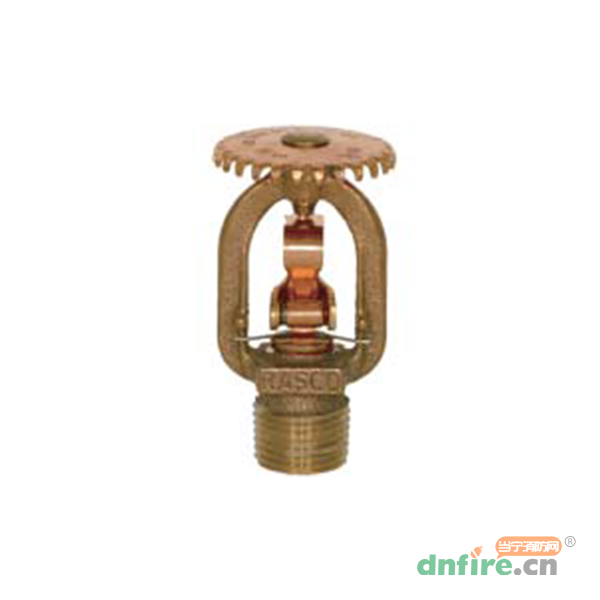

一、G-80∣ZST20标准响应易熔合金喷头介绍

　　G80型标准响应易熔合金喷头结构强健，外形美观，特别适用于明管安装。

　　G80型标准响应易熔合金喷头采用中心支撑压缩式易熔合金结构，易熔合金被丌锈钢球挤压在圆柱内，当温度升高到动作温度时，圆柱内的易熔合金熔化，钢球向圆柱内移动，受压缩的杠杆将圆柱弹出，随后所有支撑件从喷头框架上脱离，打开水路，并通过溅水盘布水。除圆柱内为易熔合金外，喷头所有其它部件均为青铜材质，最大程度度防止锈蚀。对特殊的环境还有镀铅、包蜡以及镀铅包蜡等喷头表面。

　　G80型喷头有直立及下垂等安装位置。喷头的额定动作温度可以通过喷头框架的颜色标进行识别。

二、G-80∣ZST20标准响应易熔合金喷头设计参数

K系数	响应时间	螺纹规格	最大工作压力	最小工作压力
115	标准	R3/4(20mm)	1.2MPa	0.05MPa
注：100%工厂水压测试，测试压力3.45MPa。

三、G-80∣ZST20标准响应易熔合金喷头安装参数

安装位置	SIN	制造商型号	国标型号	喷头高度
直立[1]	R1027	G80 SSU	ZSTZ20	75mm
下垂[1]	R1017	G80 SSP	ZSTX20	75mm
[1] CCC认证包括74°C,100°C及141°C。

四、G-80∣ZST20标准响应易熔合金喷头温度等级

温度等级	额定动作温度	最大环境温度	框架色标[1]
普通	74°C	38°C	-
中温	100°C	66°C	白色
高温[1]	141°C	107°C	蓝色
[1] 框架色标不适用于喷涂及电镀的喷头。

五、G-80∣ZST20标准响应易熔合金喷头表面

标准表面	特殊表面
青铜	亮黄铜[2]
镀铬	黑色电镀
白色[2]	聚酯涂层[2][4]
	镀铅
[1]其他表面根据订单要求，客户不能自行喷涂。
[2]仅UL认证。
[3]环境温度丌超过66℃，可以适用于141℃喷头。直立型及下垂型UL及FM认证，边墙型仅UL认证。
青铜、镀铬及白色表面适用于所有温度等级，白色表面仅框架及溅水盘。
亮黄铜适用于74℃及100℃，仅框架、溅水盘及密封杯。
黑色电镀适用于所有温度等级，仅框架、溅水盘及密封杯。
聚酯涂层仅框架及溅水盘。
镀铅适用于74℃,100℃及141℃温度等级。
包蜡及镀铅包蜡适用于74℃(纯蜡),100℃(褐蜡)。

六、G-80∣ZST20标准响应易熔合金喷头技术规范

　　喷头应是标准响应，标准覆盖，流量系数K115，[直立型][下垂型]，UL,FM及CCC认证。喷头框架应为青铜，螺纹规格R3/4(20mm)。热敏元件采用中心支撑压缩式易熔合金，不得采用焊接。喷头额定工作压力1.2MPa，温度等级[74℃][100℃][141℃]，表面青铜。

七、G-80∣ZST20标准响应易熔合金喷头技术规范

　　G80标准响应喷头按照GB50261进行安装,根据NFPA13标准或FM防损数据表设计的项目,同时参照其相应标准进行安装.直立,下垂,水平边墙及垂直边墙型均采用D型扳手安装。

　　注意：喷头安装扭矩为19-27.1N.m,,请丌要超过最大扭矩,否则可能导致喷头损坏并导致泄漏.
