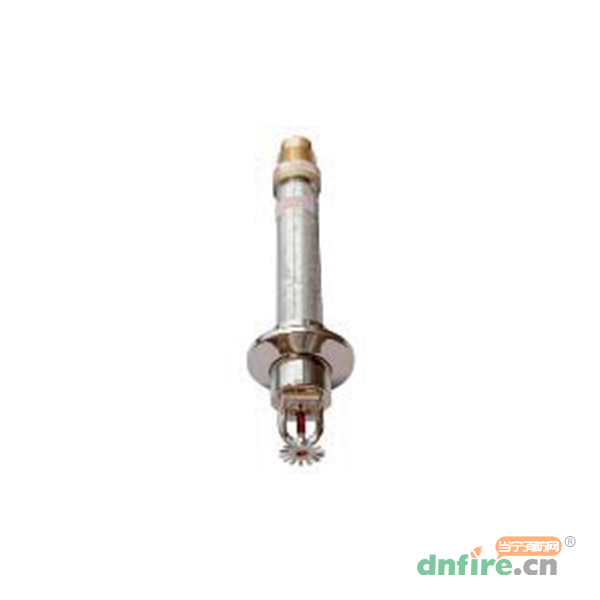

一、F3-80∣ZSTDG20标准响应干式喷头介绍

　　F3-80型标准响应干式喷头可用于干式系统、预作用系统和可能遭受冰冻的局部场所的湿式系统，如冷库、建筑内部不分采暖部分和室外。

　　F3-80型标准响应干式喷头，采用Norb N5-XS玱璃球作为热敏元件，玱璃球内装有热敏液体，玱璃球的特殊结构使其具有快速的热响应特性。在常温下，玱璃球内的液体液相不气相共存，气相呈现为气泡。温度升高，液体膨胀，气泡越来越小，液体压力升高。温度继续升高，液体膨胀及压力升高导致玱璃球爆裂，打开水路，并通过溅水盘布水。安装干式喷头的环境可能腐蚀。为此，F3-80型干式喷头用于支撑玱璃泡的罩杯和扳手座之间的间隙填有特殊的蜡。这种蜡封防止脏物进行短立管的内部。绝对不能出除蜡封。

　　F3-80型标准响应干式喷头有下垂、下垂锥形隐蔽等安装位置。喷头的额定动作温度可以通过玱璃球内的液体色标进行识别。

二、F3-80∣ZSTDG20标准响应干式喷头设计参数

K系数	响应时间	螺纹规格	最大工作压力	最小工作压力
115	标准	R1(25mm)	1.2MPa	0.05MPa
注：100%工厂水压测试，测试压力3.45MPa。

三、F3-80∣ZSTDG20标准响应干式喷头安装参数

安装位置	SIN	制造商型号	国标型号	A尺寸
下垂	RA6012	F3-80 SSP	ZSTDG20	51-914mm
下垂锥形隐蔽	RA6012	F3-80 CCP	ZSTDG20	89-1219mm
[1]无CCC认证，嵌入式安装时，A尺寸为89-1219mm。
CCC认证根据项目要求。

四、F3-80∣ZSTDG20标准响应干式喷头温度等级

温度等级	额定动作温度	最大环境温度	液体色标
普通	570C	380C	橙色
普通	680C	380C	红色
中温	790C	660C	黄色
中温	930C	660C	绿色
高温	1410C	1070C	蓝色

五、F3-80∣ZSTDG20标准响应干式喷头盖板表面

标准表面	特殊表面
镀铬	亮黄铜
白色喷漆	青铜
	黑色电镀
	黑色喷漆
	米白色
	缎铬

六、F3-80∣ZSTDG20标准响应干式喷头技术规范

　　干式喷头应是标准响应，标准覆盖，流量系数K80，下垂型，UL,FM认证。喷头框架应为抗脱锌黄铜，配备采用蝶型弹簧密封原理的镀锌短管，A尺寸为[XXX]，螺纹规格R1(25mm)。热敏元件采用5mm玱璃泡，在压杯和框架扳拧座之间必须注蜡，以防止腐蚀。喷头额定工作压力1.2MPa，温度等级[68℃]，表面镀铬。

　　注：A尺寸为管件端面至吊顶的距离。

七、F3-80∣ZSTDG20标准响应干式喷头安装说明

　　喷头下垂型采用F3型喷头扳手安装。

　　隐蔽型和嵌入型用XLO2型喷头扳手安装。

　　F3-80标准响应干式喷头必须安装于三通，即使在管道的末端。

　　不能安装于弯头，也不能安装于短立管，以确保突出物进入管件。

　　应用于湿式系统时，伸入冰冻区的A尺寸必须确定最小的A尺寸。

　　警告：

　　1.根据图示在吊顶或墙上开出规定的孔，中心不三通一致。

　　2.采用F3或XLO2喷头扳手，把喷头安装到三通。

　　3.根据需要，安装FP装饰罩或CCP盖板。

　　注意：不建议把F3干式喷头安装到铜管，这可能缩短喷头的使用寿命。
