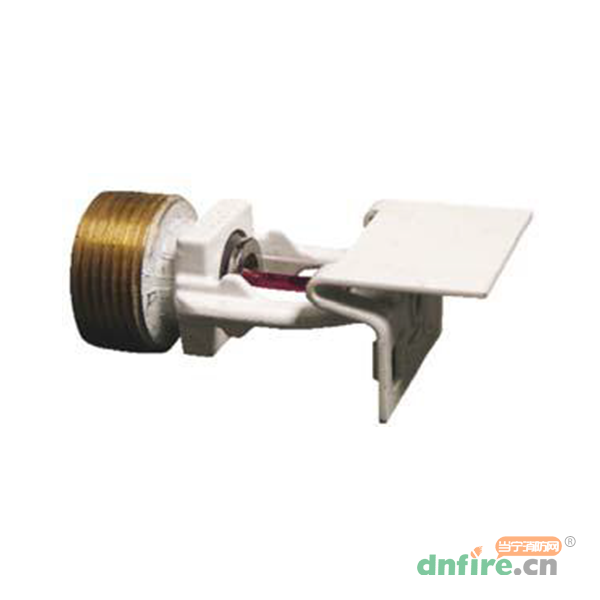

一、EC9∣QR-EC-HSW115快速响应扩大覆盖喷头介绍
EC9型快速响应扩大覆盖喷头经久耐用，外形美观，扩大覆盖的设计使其特别适用于酒店客房、办公等场所，水平边墙的设计则可避免在顶部安装配水管道。
EC9型快速响应喷头可配置嵌入式装饰罩，两片式结构的装饰罩具有可调节功能，且安装方便。
EC9型快速响应喷头采用NorbN3玻璃球作为热敏元件，玻璃球内装有热敏液体，玻璃球的特殊结构使其具有快速的热响应特性。在常温下，玻璃球内的液体液相与气相共存，气相呈现为气泡。温度升高，液体膨胀，气泡越来越小，液体压力升高。温度继续升高，液体膨胀及压力升高导致玻璃球爆裂，打开水路，并通过溅水盘布水。
EC9仅为水平边墙型安装位置。喷头的额定动作温度可以通过玱璃球内的液体色标进行识别。
二、EC9∣QR-EC-HSW115快速响应扩大覆盖喷头设计参数
| K系数 |
响应时间 |
螺纹规格 |
最大工作压力 |
最小工作压力 |
| 115 |
快速 |
R3/4(20mm) |
1.2MPa |
0.05MPa |
| 注：100%工厂水压测试，测试压力3.45MPa。 |
三、EC9∣QR-EC-HSW115快速响应扩大覆盖喷头安装参数
| 安装位置 |
SIN |
制造商型号 |
国标型号 |
喷头高度 |
| 水平边墙[2] |
R4862 |
EC9 |
QR-ECHSW115 |
72.4mm |
| [1] CCC认证包括57℃,68 ℃ 。 |
| [2] 无CCC讣证。更多的CCCF讣证根据项目要求。 |
四、EC9∣QR-EC-HSW115快速响应扩大覆盖喷头温度等级
| 温度等级 |
额定动作温度 |
最大环境温度 |
液体色标 |
| 普通 |
57°C |
38°C |
橙色 |
| 普通 |
68°C |
38°C |
红色 |
| 中温 |
79°C |
66°C |
黄色 |
| [1] 不适用于嵌入式安装。 |
| [2] 适用于直立及下垂型，仅UL认证。 |
五、EC9∣QR-EC-HSW115快速响应扩大覆盖喷头扩大覆盖面积表
| 流量L/min |
压力Mpa |
最大覆盖面积 |
溅水盘至吊顶距离 |
| UL |
FM |
UL |
FM |
m×m |
- |
| 98.4 |
- |
0.07 |
- |
4.9×4.9 |
153-305 |
| 109.8 |
121.1 |
0.09 |
0.11 |
4.9×4.9 |
102-305 |
| 109.8 |
136.3 |
0.09 |
0.14 |
4.9×5.5 |
102-305 |
| 121.1 |
151.4 |
0.11 |
0.17 |
4.9×6.0 |
102-305 |
| 136.3 |
166.6 |
0.14 |
0.21 |
4.9×6.7 |
102-305 |
| 147.6 |
181.7 |
0.16 |
0.25 |
4.9×7.3 |
102-153 |
| 124.9 |
|
0.12 |
|
5.5×5.5 |
102-305 |
| 147.6 |
|
0.16 |
|
4.3×7.9 |
102-305 |
| 151.4 |
|
0.17 |
|
5.5×6.7 |
102-305 |
| 174.1 |
|
0.23 |
|
4.3×7.9 |
102-305 |
| 124.9 |
|
0.12 |
|
5.5×5.5 |
102-305 |
| 151.4 |
|
0.17 |
|
5.5×6.7 |
102-305 |
| 174.1 |
|
0.23 |
|
4.3×7.9 |
102-305 |
五、EC9∣QR-EC-HSW115快速响应扩大覆盖喷头表面
| 标准表面 |
特殊表面 |
| 黄铜 |
特氟龙[4] |
| 镀铬 |
亮黄铜 |
| 白色和黑色聚酯[3] |
黑色电镀 |
| |
黑色喷漆 |
| |
米白色 |
| |
亮铬色 |
| [1]其他表面根据订单要求，客户不能自行喷涂。 |
| [2]FM认证仅黄铜,镀铬,亮铬及聚酯表面。 |
| [3]UL认证为防腐喷头。 |
| [4]仅UL认证。 |
六、EC9∣QR-EC-HSW115快速响应扩大覆盖喷头技术规范
喷头应是快速响应，扩大覆盖，流量系数K115，水平边墙型，最大覆盖面积4.9mx7.3m，UL,FM及CCC认证。喷头框架应为抗脱锌黄铜，螺纹规格R3/4(20mm)。热敏元件采用3mm玱璃泡。喷头额定工作压力1.2MPa，温度等级[57℃][68℃]，表面[白色][镀铬][特殊]。
七、EC9∣QR-EC-HSW115快速响应扩大覆盖喷头安装说明
EC9扩大覆盖水平边墙喷头按照GB50261进行安装，根据NFPA13标准或FM防损数据表设计的项目，同时参照其相应标准进行安装。喷头采用D型喷头扳手安装，嵌入型采用GFR2型喷头扳手。
注意：喷头安装扭矩为19-27.1N.m，请不要超过最大扭矩，否则可能导致喷头损坏并导致泄漏。
玻璃泡喷头装有橘黄色保护罩，防止安装过程中造成喷头损坏，应在系统完成水压试验后才去除保护罩。对于嵌入式喷头安装，装饰罩内罩与喷头一起安装，最终才安装外罩。
