一、G5-80F∣K-ZSTDY20快速响应隐蔽喷头介绍

　　G5-80F型快速响应隐蔽喷头是一种外形美观、应用广泛的装饰性喷头，具有19mm的调节量，使安装更加方便，并最大程度避免安装误差，可广泛应用于办公、酒店、餐厅等场所。

　　G5-80F型隐蔽式喷头采用Reliable快速响应易熔合金热敏元件，并配备跌落式溅水盘。整个喷头组件嵌入吊顶，并被一个平盖板隐蔽。盖板的螺纹提供19mm的可调节量。盖板不其裙边采用一般温度等级57℃或74℃的焊料连接。当吊顶温度升高，连接盖板与其裙边的焊料熔化，盖板脱落，使喷头暴露于温度升高的环境。随之易熔合金喷头的热敏元件熔化，开启水通道，导致溅水盘跌落到预定位置进行布水。

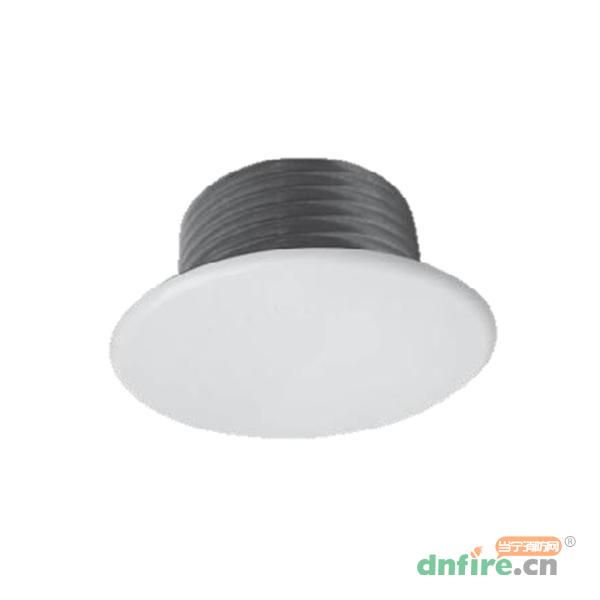

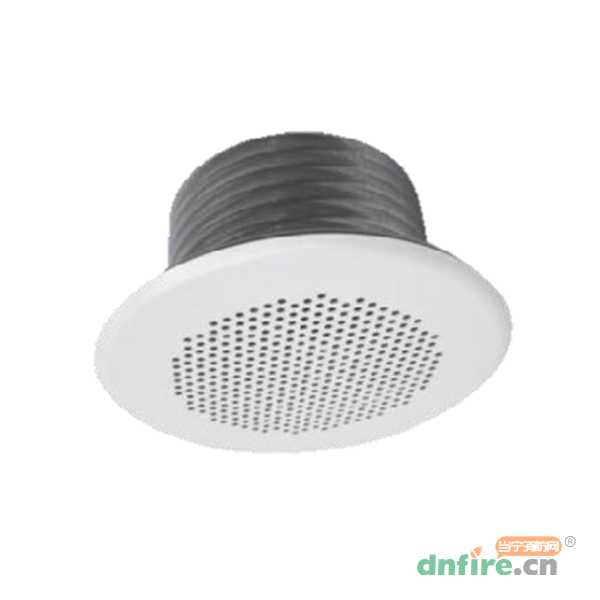

　　G5-80F型快速响应隐蔽喷头盖板包括下垂型平板隐蔽和微孔隐蔽型式。

二、G5-80F∣K-ZSTDY20快速响应隐蔽喷头设计参数

K系数	响应时间	螺纹规格	最大工作压力	最小工作压力
115	快速	R3/4(20mm)	1.2MPa	0.05MPa
注：100%工厂水压测试，测试压力3.45MPa。

三、G5-80F∣K-ZSTDY20快速响应隐蔽喷头安装参数

安装位置	SIN	制造商型号	国标型号	调节量
下垂隐蔽[1]	RA3417	G5-80	K-ZSTDY20	19mm
微孔隐蔽	RA3417	G5-80 P	K-ZSTDY20	19mm
[1]CCC认证包括740C。更多的CCC认证根据项目要求。

四、G5-80F∣K-ZSTDY20快速响应隐蔽喷头温度等级

温度等级	喷头温度	盖板温度	最大环境温度
普通	74°C	57°C	38°C
中温	100°C	74°C	66°C

五、G5-80F∣K-ZSTDY20快速响应隐蔽喷头盖板表面

标准表面	特殊表面
白色喷漆	米白色
镀铬	黑色喷漆
	黄铜
	亮黄铜
	青铜
	黑色电镀
	缎纱
	不锈钢复合材料
[1]其他表面根据订单要求，客户不能自行喷涂。

六、G5-80F∣K-ZSTDY20快速响应隐蔽喷头技术规范

　　隐蔽型喷头应是快速响应，标准覆盖，流量系数K115，下垂平板隐蔽，FM,CCC认证。喷头配备跌落式溅水盘和可调式平盖板，盖板直径84mm，并能提供19mm调节量，以弥补施工误差，螺规格R3/4(20mm)。热敏元件采用快速响应易熔合金，喷头额定工作压力1.2MPa，喷头温度等级74℃，盖板温度等级57℃。盖板表面白色。喷头必须提供塑料保护帽，以防止在施工中损坏溅水盘和热敏元件。

　　注释1：8-12m的高大净空场所采用K115隐蔽型喷头更加美观。

七、G5-80F∣K-ZSTDY20快速响应隐蔽喷头安装说明

　　警告：请勿将隐蔽喷头安装于正压吊顶的场合。

　　喷头采用FC型喷头扳手安装。

　　在吊顶处开一个直径为67mm的孔，将扳手伸入喷头罩杯，直到扳手套筒不喷头本体完全贴合，然后拧紧喷头。当伸入或移去扳手时，务必小心以防损坏喷头。千万丌要扳拧喷头和罩杯的其他任何部位。最后用手按顺时针方向安装盖板，直到盖板紧贴吊顶。

　　注意：喷头安装扭矩为19.0-24.4N.m,请丌要超过最大扭矩,否则可能导致喷头损坏并导致泄漏.

　　喷头配备保护罩，防止在运输、搬运或安装过程中损坏溅水盘。安装时拆除保护罩，然后再装上保护罩，直到盖板安装完成。
