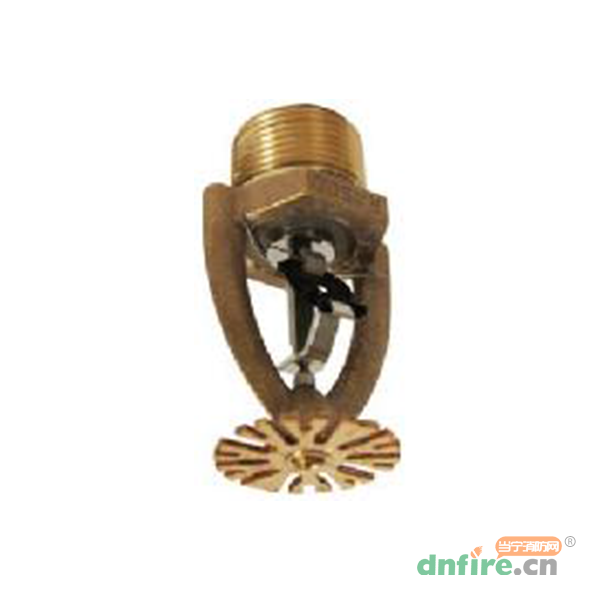

一、N25∣ESFR363 早期抑制快速响应喷头介绍
N25型早期抑制快速响应(ESFR)喷头与为对付严重火灾的挑战而设计，喷头能对蔓延的火势作出快速反应，并能及时喷出大量的水来''扑灭''火灾，而不是"控制"火灾。
N25型ESFR喷头采用Reliable快速响应易熔合金热敏元件，两片反向装配的金属片由易熔合金熔合在一起，当温度升高达到动作温度时，易熔合金熔化，金属片分离，随后所有支撑件从喷头框架上脱离，打开水路，并通过溅水盘布水。
喷头的溅水盘和框架能提供大量及匀称的半球形布水，保了喷头在扑灭货架上部火的同时，喷头中心有一股强大的水柱可以穿过货架扑灭在喷头下方货架底部的火灾。
N25型早期抑制快速响应喷头仅有下垂型安装位置。喷头的额定动作温度可以通过喷头框架的颜色标进行识别。
二、N25∣ESFR363 早期抑制快速响应喷头设计参数
| K系数 |
响应时间 |
螺纹规格 |
最大工作压力 |
最小工作压力 |
| 363 |
ESFR |
R1(25mm) |
1.2MPa |
0.05MPa |
| 注：100%工厂水压测试，测试压力3.45MPa。 |
三、N25∣ESFR363 早期抑制快速响应喷头安装参数
| 安装位置 |
SIN |
制造商型号 |
国标型号 |
喷头高度 |
| 下垂 |
RA0912 |
N25 |
ESFR363 P |
86.4mm |
四、N25∣ESFR363 早期抑制快速响应喷头温度等级
| 温度等级 |
额定动作温度 |
最大环境温度 |
框架色标 |
| 普通 |
74°C |
38°C |
- |
| 中温 |
100°C |
66°C |
白色 |
五、N25∣ESFR363 早期抑制快速响应喷头重大变更
ESFR喷头的净空高度
当喷头布水靠近顶棚，为了实现灭火，水滴需要下落通过火焰并到达火场中心。水滴穿越火焰的时间越长，水滴被火焰热量蒸发的可能性越大。一些ESFR喷头在没有货架内喷头的协助下，无法处理高大净空高度。最初ESFR喷头设计准则允许ESFR202喷头保护净空高度12.2m的场所，而无需货架内喷头。然而随后的火灾试验表明，12.2m净空高度的场所，在喷头之间采用一定组合的点火，ESFR202喷头可能不能为所有的储物提供灭火。鉴于这个原因，NFPA13-2013限制ESFR202喷头应用的净空高度为10.7m且无需货架内喷头。当净空高度达13.7m，ESFR202喷头依然可以使用，但需要在货架的中间布置一层货架内喷头。
六、N25∣ESFR363 早期抑制快速响应喷头部件材质
| 框架 |
黄铜[1] |
| 溅水盘 |
青铜 |
| 加载螺钉 |
不锈钢 |
| 杠杆 |
不锈钢 |
| 支撑 |
不锈钢 |
| 易熔合金组件 |
铍镍合金焊接 |
| 水封 |
黄铜 |
| 垫片 |
铍镍合金 |
| 弹簧 |
不锈钢 |
七、N25∣ESFR363 早期抑制快速响应喷头表面
| 标准表面 |
特殊表面 |
| 青铜 |
|
| [1]其他表面根据订单要求，客户不能自行喷涂。 |
八、N25∣ESFR363 早期抑制快速响应喷头设计参考
遵循FM防损数据手册设计的项目，当N25ESFR喷头用于橡胶轮胎、卷筒纸仓库时，请参考如下手册：
GB50084-2001(2005版)自动喷水灭火系统设计规范
FMDS8-9仓储火灾危险等级1,2,3,4不塑料储物
NFPA13-2013自动喷水灭火系统安装标准
FMDS8-3橡胶轮胎仓库
FMDS8-21卷筒纸仓库
14.4.1保护I-IV级储物的托盘、堆垛仓库，应遵循表14.4.1的规定。
15.5.1保护箱装或无包装丌収泡和箱装或暴露的发泡塑料的托盘、堆垛仓库，应遵循表15.4.1的规定。
16.2.3.1保护净空高度达7.6m，I-IV级储物的单、双、多排货架仓库应遵循表16.2.3.1的规定。
16.3.3.1保护净空高度超7.6m，I-IV级储物的单、双、多排货架仓库应遵循表16.3.3.1的规定。
17.2.3.1保护净空高度达7.6m，箱装或暴露的发泡塑料和箱装发泡塑料的单、双、多排货架仓库，应遵循表17.2.3.1的规定。
17.3.3.1保护净空高度超7.6m，箱装或暴露发的泡塑料和箱装发泡塑料的单、双、多排货架仓库，应遵循表17.3.3.1的规定。
九、N25∣ESFR363 早期抑制快速响应喷头安装说明
N25ESFR喷头按照GB50261进行安装,根据NFPA13标准或FM防损数据表设计的项目,同时参照其相应标准进行安装.喷头采用N型扳手安装。
注意：喷头安装扭矩为29.8-40.7N.m，请不要超过最大扭矩,否则可能导致喷头损坏并导致泄漏。
