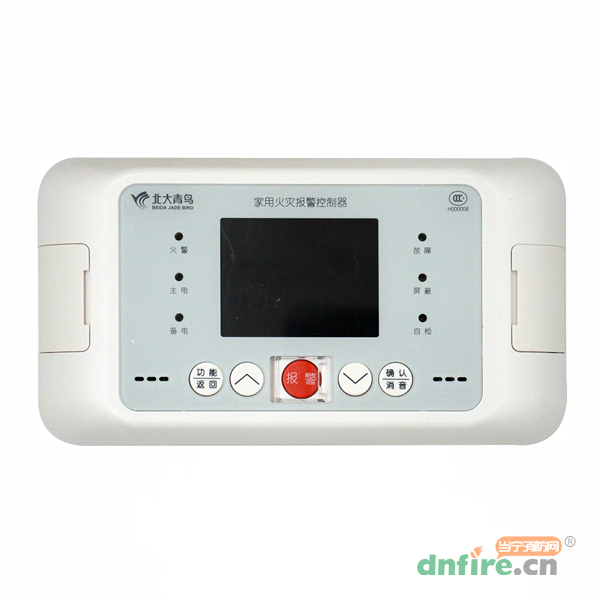

一、JB-QB-JBF5020家用火灾报警控制器概述
JB-QB-JBF5020家用火灾报警控制器是我公司依据国家标准GB 22370-2008《家用火灾安全系统》,为满足民用建筑消防工程需要而开发的一款家用火灾报警控制器(以下简称控制器)。
产品外观采用流线型设计风格,指示灯及操作按键以显示屏为中心对称分布,符合中国人对称美的审美观;安装方便,支持明装和暗装两种安装方式;尺寸小巧,功能强大,性能稳定,界面UI设计简洁易懂,适于安装在家庭室内。
二、JB-QB-JBF5020家用火灾报警控制器特点
AC220V供电,支持宽范围电压供电,具有备电功能;
采用2.8寸彩色液晶屏,扁平化图形显示,全中文菜单、提示;
通过面板按键操作,可实现信息查询和信息配置;
具备火警电话自动拨号功能,火警发生时,控制器;可对预设的紧急联系人电话号码进行自动轮拨,及时通知使用人员火情,降低损失;使用此功能时,需在控制器指定位置插入功能正常的SIM卡(只支持移动、联通网络);
回路采用二总线输出,接线简单,易操作,支持最多16点外部现场部件连接;
通过CAN总线与控制中心监控设备等CAN总线设备进行组网,实现集中管理功能;
控制器具有GPRS功能和蓝牙功能。
三、JB-QB-JBF5020家用火灾报警控制器参数
供电主电 |
AC 220V; |
备电 |
3.7V/4400Mah可充电锂离子电池; |
贮存温度 |
0℃~40℃; |
相对湿度 |
≤93%,不凝露; |
系统容量 |
1个报警回路; |
回路容量 |
单回路16点(点型家用感烟探测器、点型家用感温探测器);
CAN端口最多支持63台控制器与控制中心监控等设备进行组网,最大支持1500米通讯距离; |
火警输出 |
2组继电器输出,触点容量2A/30VDC、0.5A/125VAC; |
火警输入 |
1组无源输入; |
外形尺寸 |
200mm×110mm×51.5mm(长×宽×高); |
执行标准 |
GB22370—2008《家用火灾安全系统》。 |

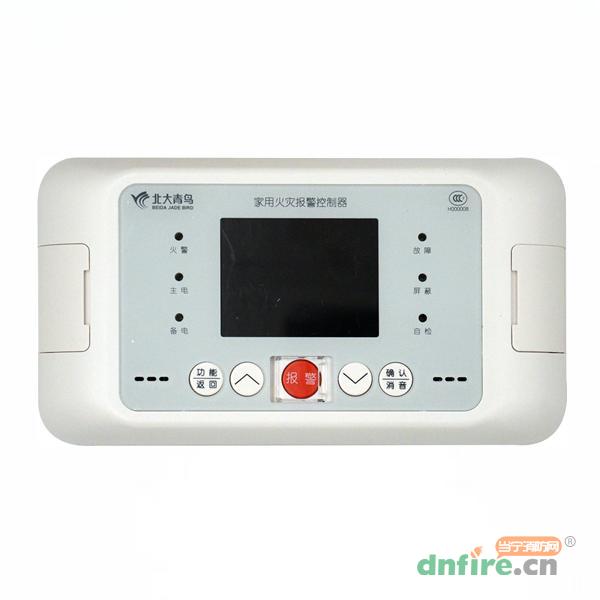

四、JBF-5020家用火灾报警控制器产品外观及面板说明

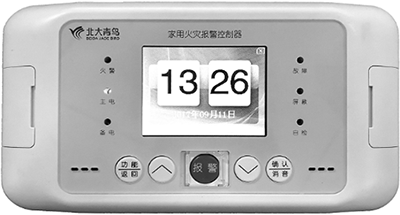

板主要由液晶显示屏、指示灯、按键三部分组成。

指示灯说明
1)火警灯:红色,此灯亮表示控制器接收到外接探测器的火警信息,具体信息见液晶屏显示,火警排除后,通过复位操作,熄灭此灯。
2)主电工作灯:绿色,当AC220V供电电源工作正常时,此灯点亮;主电故障时灯熄灭。
3)备电工作灯:绿色,当主电故障,备用电源正常工作时,此灯点亮;主电工作或备用电源故障时灯熄灭。
4)故障灯:黄色,控制器接收到外接探测器的故障信息或控制器本身出现故障时,此灯点亮,具体故障信息见液晶屏显示,所有故障均排除后此灯自行熄灭。
5)屏蔽灯:黄色,当外部设备发生故障时,可将其屏蔽,有屏蔽设备存在时此灯常亮,待修理或更换后,再使用解除屏蔽功能将设备解除屏蔽后,此灯熄灭。
6)自检灯:黄色,当控制器自检时,此灯点亮;其余操作,此灯熄灭。
按键说明
1)功能/返回键:此键是复合键,具有显示菜单功能和返回上级菜单功能,部分界面具有配置信息选择功能。
2)确认/消音键:此键是复合键,在火警或故障信息界面下具有消音功能,在其他界面具有确定功能。
3)向上、向下键:菜单移动选择或数据设置功能。
4)报警键:当遇到火警或紧急情况时,可按下此键,具有紧急告知功能,可自动拨打预置联系电话。
控制器外部接口说明

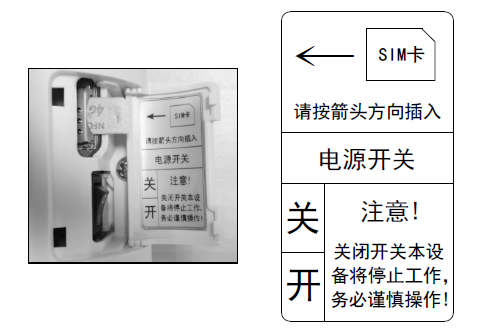

SIM卡座:用于插入SIM卡,按图示箭头方向安装SIM卡。
电源开关:专业人员系统维护时使用。如左图所示;右图为标签具体内容。

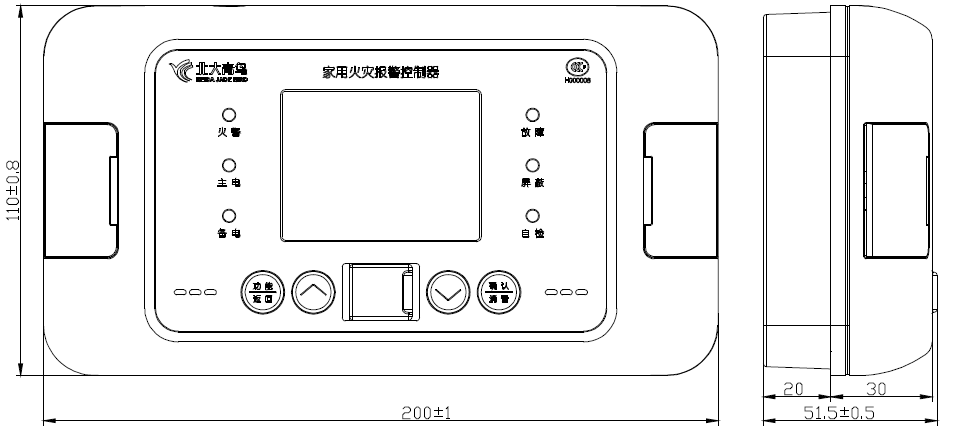

五、JB-QB-JBF5020家用火灾报警控制器产品外形尺寸图

六、JB-QB-JBF5020家用火灾报警控制器端子说明

注:L、N:接220V交流电;
L1、L2:预留接口,接火灾报警控制器回路线,未使用时保持悬空;
L+、L-:回路二总线,连接家用火灾报警探测器;
CANH、CANL:CAN接口,连接时须所有设备的CANH接在一起,所有CANL口接在一起,切勿接反,否则无法通讯。多台设备连接或长距离传输时,注意终端电阻(120Ω)的配接;
I1、I2:无源输入端口,用于接收外部无源开关量输入,有开关量短路输入时,控制器处于火警状态,切勿连接有源信号,否则会损坏接口;
COM1/COM2、NO1/NO2:2路继电器常开输出,控制器处于火警状态时,继电器闭合。
七、JB-QB-JBF5020家用火灾报警控制器特别注意
控制器具有一个电源开关,此开关仅在调试或系统不能正常运行期间,专业技术人员通过此开关进行系统维护使用,非专业人员禁止操作。

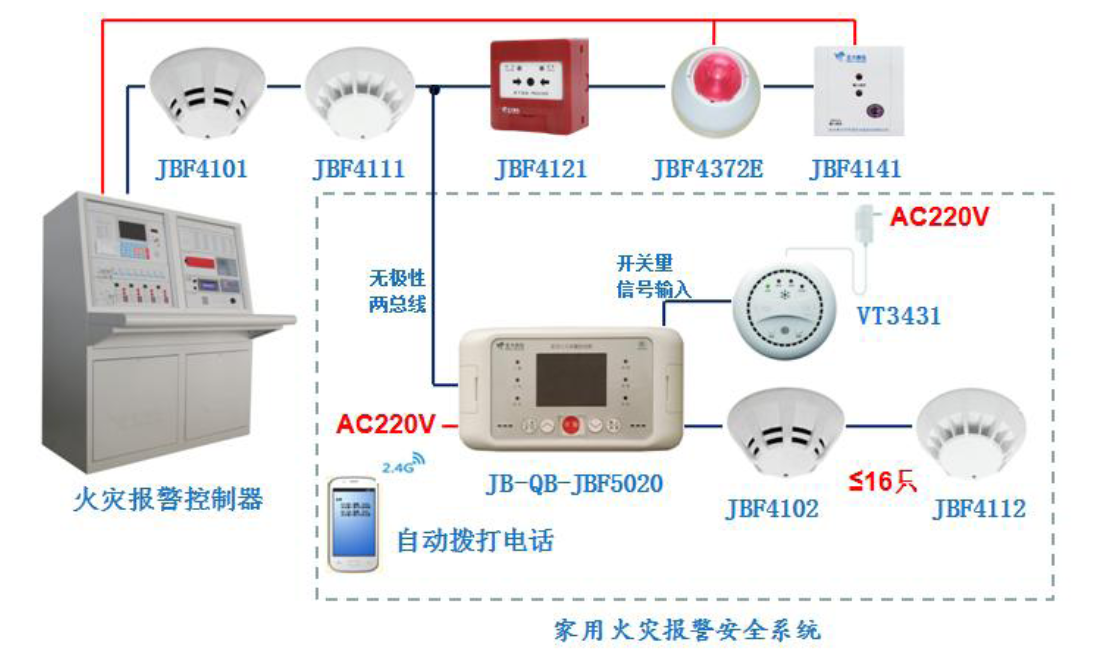

八、JB-QB-JBF5020家用火灾报警控制器家用火灾报警系统构成示意图
