一、单相交流电压/电流信号传感器面板介绍

显示面板由4位发光数码管，6只LED指示灯，4只按键组成。

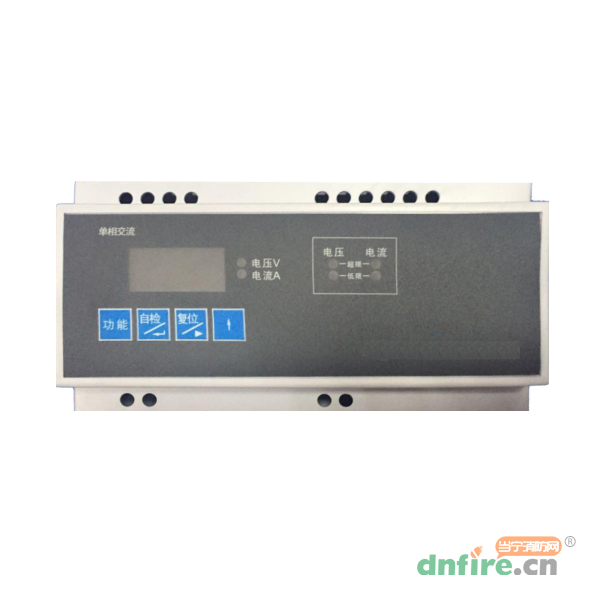

（1）面膜外观图（见产品图）

（2）发光数码管介绍

　　4位数码管，实时循环显示当前电压和电流值。

　　工作状态显示：电压/电流实时值。

　　参数显示：参数设置和查询。

（3）LED指示灯介绍

　　LED指示灯6只，组合点亮显示不同的状态，具体说明：

　　电压V：点亮表示当前数码管显示的数据为电压数据。

　　电流A：点亮表示当前数码管显示的数据为电流数据。

　　电压低限：点亮表示当前被监视电压低于额定监视电压85%。

　　电压超限：点亮表示当前被监视电压超过额定监视电压110%。

　　电流低限：点亮表示当前被监视电流低于设定下限值。

　　电流超限：点亮表示当前被监视电流高于设定上限值。

（4）按键介绍

　　该部分由功能、复位、消音、自检键组成。

　　功能键：用来进行界面切换；

　　自检键：用来进行光自检；

　　复位键：用来复位所有的指示灯、继电器；

　　↑键：用来进行设置、翻页等操作。

二、单相交流电压/电流信号传感器接线说明

　　N1：接被测单相电源零线。

　　L1：接被测单相电源火线。

　　IA1、IA2：被测电流互感器连接线，随机器提供的电流互感器的额定电流为5A，如果被测电流超过5A，需要在被测设备上增加相应变比的电流互感器，次级接入随机器提供的5A电流互感器，并利用设置软件设置新增的电流互感器的变比。

　　+24V、-24V：信号传感器供电电源DC24V，由监控器提供（两线型设备取消此接口）

　　485A、485B：信号传感器RS485通讯线，与监控器LA，LB连接。（两线型设备接口为“L+、GND”，与监控器L+、GND连接，考虑正负极，否则会烧损设备）
