一、直流电压/电流信号传感器面板介绍

显示面板由4位发光数码管，6只LED指示灯，4只按键组成。

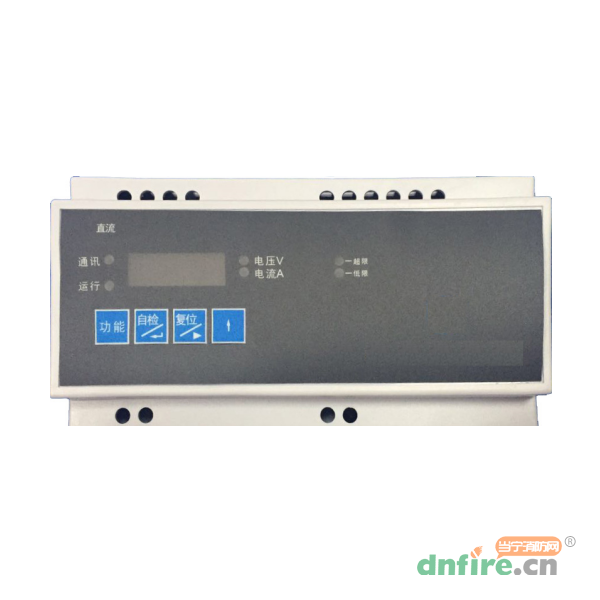

（1）面膜外观图（见产品图）

（2）发光数码管介绍

　　4位数码管，实时循环显示当前电压和电流值。

　　工作状态显示：电压/电流实时值。

　　参数显示：参数设置和查询。

（3）LED指示灯介绍

　　超限（红）：当发生超限故障（电压超过额定电压110%、电流超过设定的故障上限）时，指示灯就会一直处于亮的状态，直到按下“复位键”时才熄灭。

　　低限（黄）：当信号传感器处于低限故障时（电压低于额定电压85%、电流低于设定的故障下限），其相应的指示灯就会一直处于亮的状态，直到按下“复位键”或故障恢复。

　　通讯（绿）：巡检到该信号传感器时，该灯闪亮一下。

　　运行（绿）：当系统运行闪亮。

　　电压（绿）：当传感器采样主电线路的电压值时，该指示灯会点亮。

　　电流（绿）：当传感器采样线路的电流值时，该指示灯会点亮。

（4）按键介绍

　　该部分由功能、自检、复位、消音键组成。

　　功能键：用来进行界面切换；

　　自检键：用来进行光自检；

　　复位键：用来复位所有的指示灯及消除音响；

　　↑键：用来进行设置、翻页等操作。

二、直流电压/电流信号传感器接线说明

　　G1：接被测直流电源负极。

　　V1：接被测直流电源正极。

　　I1、I2：被测电流互感器连接线，随机器内置的电流互感器的额定电流为5A，如果被测电流超过5A，需要在被测设备上增加相应变比的电流互感器，次级接入I1、I2，并利用设置软件设置新增的电流互感器的变比。

　　+24V、-24V：信号传感器供电电源DC24V，由监控器提供（两线型设备取消此接口）

　　485A、485B：信号传感器RS485通讯线，与监控器连接。（两线型设备接口为“L+、GND”，与监控器L+、GND连接，考虑正负极，否则会烧损设备）
